SIPLACE Pro 17.1 (R20-1) / Versionsbeschreibung Ausgabe 05/2020
19
In SIPLACE Pro Desk wurden die Vakuum-Tooling Konfigurationen unter Extras – Vakuum-
Tooling um Barcode-bezogene Parameter erweitert. Sie müssen die folgenden Parameter für
Vakuum-Toolings angeben:
● Die Dimension des Vakuum-Toolings (Länge und Breite)
● Der X-/Y-Offset der Barcode-Marke in Bezug auf den Referenzpunkt
● Die Referenz zur Barcode-Marke
● Die Barcode-Verifizierungszeichenkette
Wenn eine Barcode-Marke von der LP-Kamera gescannt wird, wird die Barcode-
Verifizierungszeichenkette verwendet, um das Vakuum-Tooling an der Station zu identifizieren. In
SIPLACE Pro gibt die Zeichnung des Vakuum-Toolings dessen Dimension (Länge, Breite), den
Referenzpunkt des Vakuum-Toolings und die Position der Barcode-Marke auf der Vakuum-Tooling
Oberfläche an.

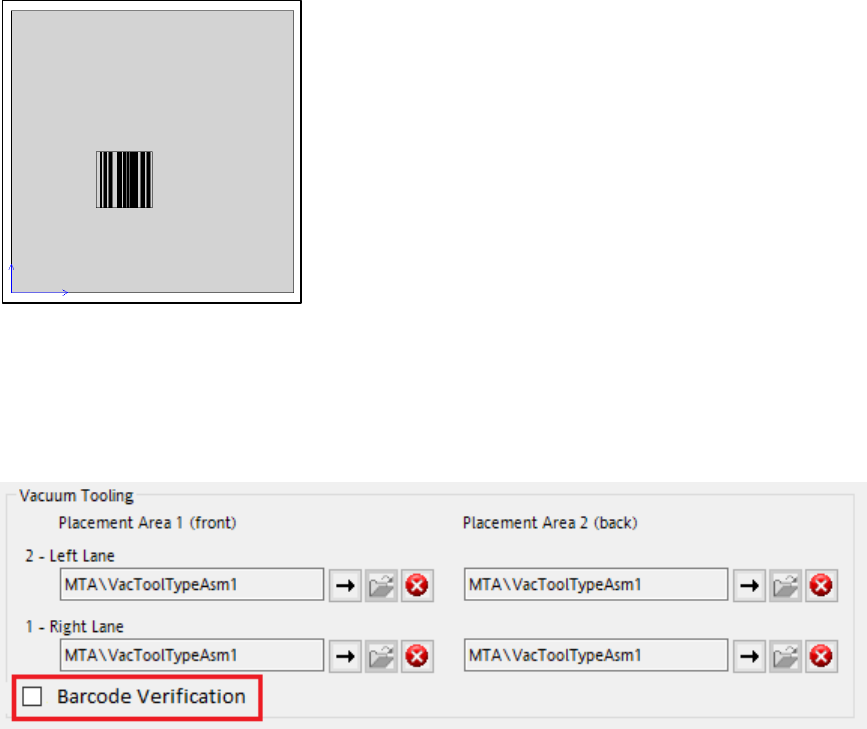

Abbildung 4-1: Beispiel für eine Vakuum-Tooling Zeichnung in SIPLACE Pro Desk
Die Verwendung von Barcode-Marken zur Verifizierung von Vakuum-Toolings ist optional. Wenn
Sie Barcode-Marken als Verifizierungsmethode verwenden oder nicht verwenden möchten,
aktivieren oder deaktivieren Sie das Auswahlkästchen Barcode-Verifizierung, das zu den
Vakuum-Tooling Konfigurationen in den SIPLACE Pro Stationskonfigurationen hinzugefügt wurde.
Standardmäßig ist das Auswahlkästchen deaktiviert.
Abbildung 4-2: Auswahlkästchen zur Aktivierung der Barcode-Verifizierungsmethode
SIPLACE Pro 17.1 (R20-1) / Versionsbeschreibung Ausgabe 05/2020
20
4.4 Kritische Paare bei Bestückung mit hoher Dichte handhaben
Beim Bestücken von Bauelementen mit kleinsten Lücken (High Density Placement) können
bestimmte Bestückprobleme auftreten. Es kann z. B. sein, dass Bauelemente geringfügige
Höhenunterschiede aufweisen, die durch den Herstellungsprozess verursacht werden können oder
sich zwischen Chargen unterscheiden. Diese geringfügigen Schwankungen bei Bauelement-Höhen
können zu einer Pipetten-Kollision führen, wie in der Abbildung unten gezeigt:

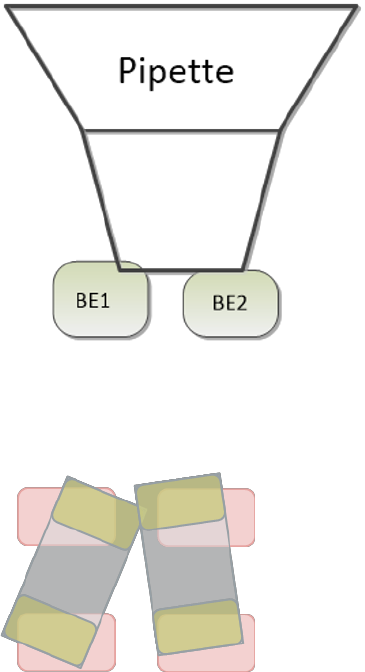

Abbildung 4-3: Beispiel für eine Pipetten-Kollision, die durch Höhenunterschiede verursacht wird
Es kann auch vorkommen, dass sich Bauelemente während der Bestückung auf der Pipette
verschieben, was aufgrund des minimalen Abstands zwischen den Bauelementen Bestückfehler
verursacht, wie in der Abbildung unten gezeigt:
Abbildung 4-4: Beispiel für Bestückfehler
Angrenzende Bauelemente, die solche Probleme verursachen könnten, werden als "kritische
Paare" bezeichnet.
Um die Bestückung mit hoher Dichte und die Handhabung solcher kritischen Paare besser zu
unterstützen, wurde das Präzedenz-Finder Modul im SIPLACE Pro Optimizer um eine Funktion
zum Finden von kritischen Paaren erweitert. Dieser „Kritische Paare-Finder“ überprüft basierend
auf Toleranzwerten, die für den Abstand zwischen Bauelemente und deren Bauelement-Höhe
definiert wurden, ob Bauelemente als kritische Paare betrachtet werden. Die Toleranzwerte können
in der Registerkarte Kritische Bestückpositionspaare angegeben werden, die im Menü
Einstellungen neu hinzugefügt wurden.
SIPLACE Pro 17.1 (R20-1) / Versionsbeschreibung Ausgabe 05/2020
21

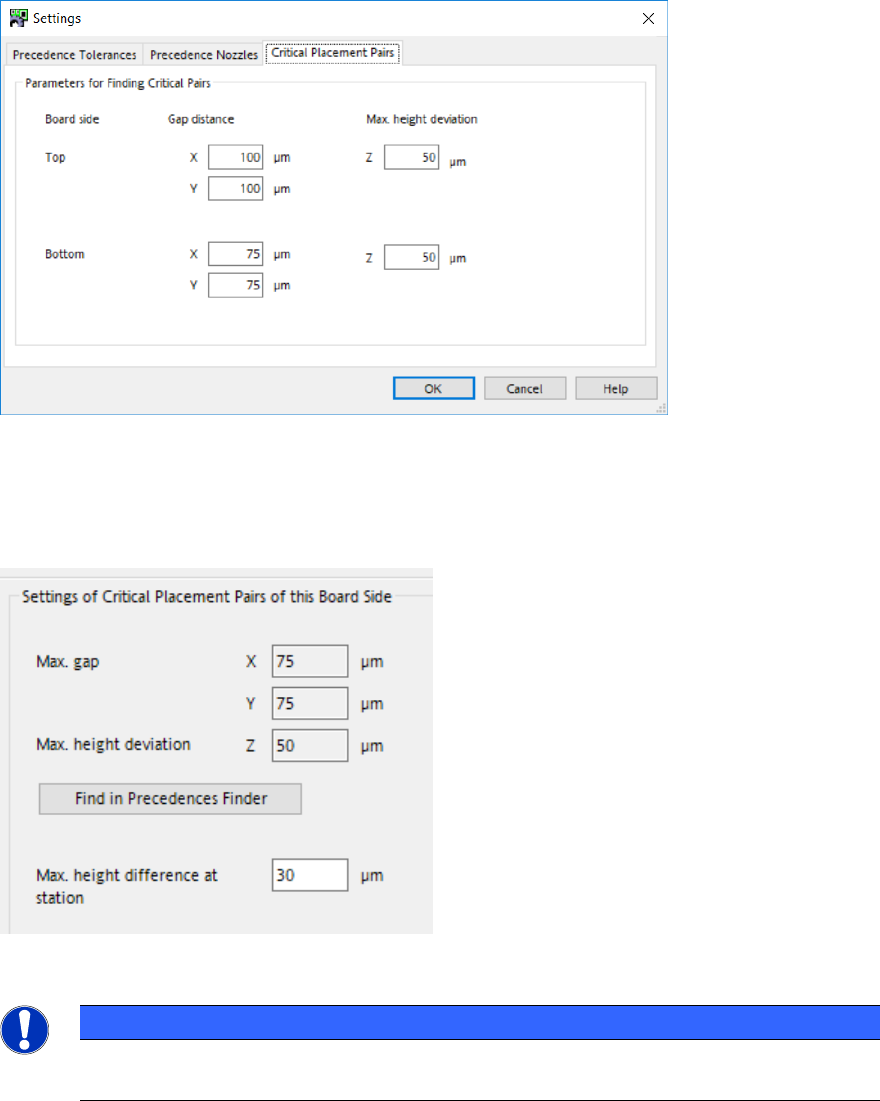

Abbildung 4-5: Toleranzen für kritische Paare festlegen
Darüber hinaus können Sie in der Registerkarte Vorrang-Regeln des Leiterplatten-Editors
angeben, ab welcher Höhendifferenz zwischen den Bauelementen die Station die vom SIPLACE
Pro Optimizer angegebene Bestückreihenfolge beachten soll. Dieser Wert kann für jede
Leiterplattenseite einzeln angegeben und gespeichert werden.
Abbildung 4-6: Höhenwert für die Überprüfung der Vorrang-Regeln festlegen
HINWEIS
Die Bestückreihenfolge für kritische Paare wird an der Station entschieden und daher
während der Optimierung nicht simuliert.
