SIPLACE Pro 17.1 (R20-1) / Versionsbeschreibung Ausgabe 05/2020
21
Abbildung 4-5: Toleranzen für kritische Paare festlegen
Darüber hinaus können Sie in der Registerkarte Vorrang-Regeln des Leiterplatten-Editors
angeben, ab welcher Höhendifferenz zwischen den Bauelementen die Station die vom SIPLACE
Pro Optimizer angegebene Bestückreihenfolge beachten soll. Dieser Wert kann für jede
Leiterplattenseite einzeln angegeben und gespeichert werden.
Abbildung 4-6: Höhenwert für die Überprüfung der Vorrang-Regeln festlegen
HINWEIS
Die Bestückreihenfolge für kritische Paare wird an der Station entschieden und daher
während der Optimierung nicht simuliert.
SIPLACE Pro 17.1 (R20-1) / Versionsbeschreibung Ausgabe 05/2020
22
4.5 Genauigkeit pro Bestückposition auswählen
Es ist nun möglich, individuelle Genauigkeitswerte pro Bestückposition auszuwählen. Mit dieser
Funktion können Sie festlegen, welche Bauelemente mit einer anderen Genauigkeit bestückt
werden müssen als in der Gehäuseform Definition hinterlegt, z. B. für die Bestückung mit hoher
Dichte.
In der Symbolleiste jeder Bestückliste wurde ein neues Fadenkreuz-Icon hinzugefügt. In der
Bestückliste wurde eine neue "Genauigkeitseinstellung" Spalte hinzugefügt. Die Kopfzeile dieser
neuen Spalte enthält ebenfalls das Fadenkreuz-Icon aus der Symbolleiste. Durch Klicken auf das
neue Icon in der Symbolleiste oder durch Aktivieren von mindestens einem Element in der neuen
"Genauigkeitseinstellung" Spalte werden die drei Spalten Genauigkeitsmodus, Genauigkeit und
Abweichung, die sich ebenfalls auf die Bestückgenauigkeit beziehen, in der Bestückliste sichtbar
gemacht und farbig hervorgehoben. Standardmäßig sind diese genauigkeitsbezogenen Spalten
ausgeblendet.

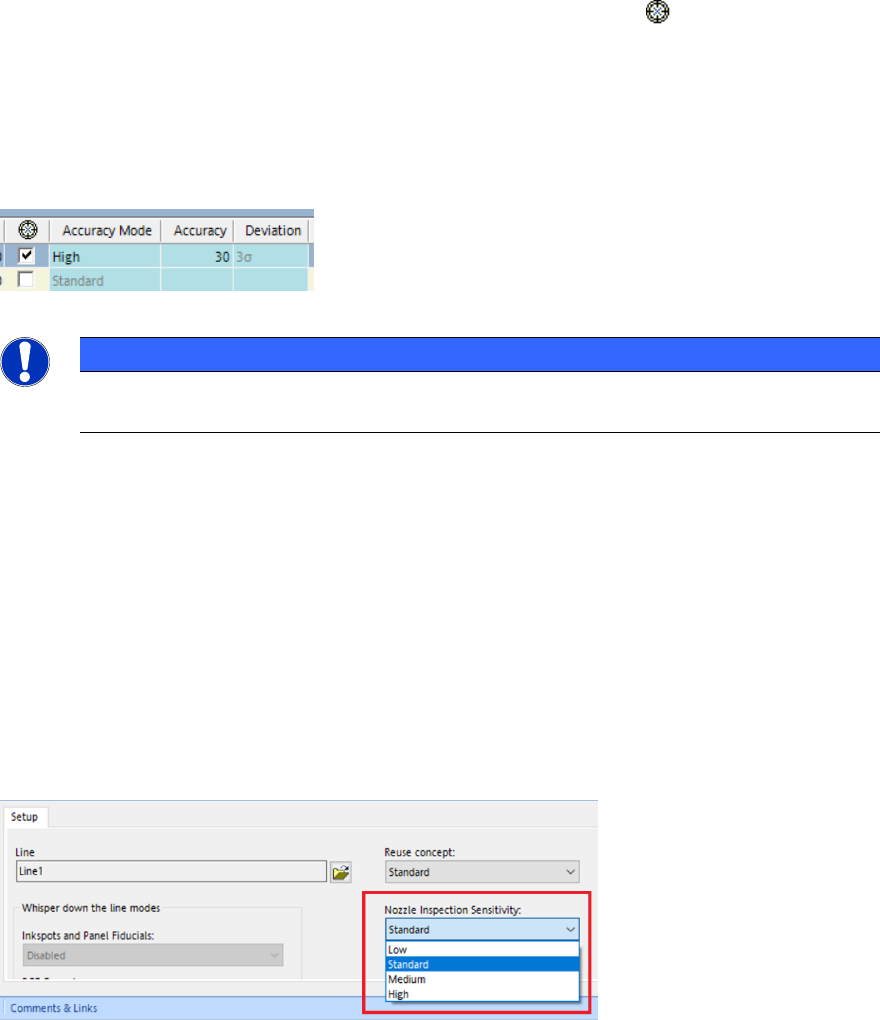

Abbildung 4-7: Neue Spalten zu Genauigkeitseinstellungen in der Bestückliste
HINWEIS
Um Genauigkeitswerte zu ändern, müssen Sie den Expertenmodus unter Extras –
Einstellungen – Benutzeroptionen aktivieren.
4.6 Einstellungen für die Empfindlichkeit der Pipettenprüfung
konfigurieren
Es kann nun eingestellt werden wie genau Pipetten während der Pipettenprüfung kontrolliert
werden sollen. Diese neue Funktion kann z. B. verwendet werden, um die Pipettenprüfung an Ihre
spezifischen Qualitätsanforderungen für Pipetten anzupassen. Sie kann auch verwendet werden,
um Verschmutzungen der Pipette – wie z. B. durch Lotpaste – besser zu erkennen, selbst wenn
nur die Spitze der Pipette verschmutzt ist.
Die Empfindlichkeitsstufe der Pipettenprüfung kann nur für die gesamte Fertigungslinie eingestellt
werden. Um eine Empfindlichkeitsstufe auszuwählen, verwenden Sie die Liste Empfindlichkeit
der Pipetten-Inspektion im Editor Rüstung von SIPLACE Pro Desk.
Abbildung 4-8: Einstellungen für die Empfindlichkeitsstufen der Pipettenprüfung in SIPLACE Pro
SIPLACE Pro 17.1 (R20-1) / Versionsbeschreibung Ausgabe 05/2020
23
Folgende Empfindlichkeitsstufen sind verfügbar:
Empfindlichkeitsstufe
Einstellungen für die
Prüfen
Beispiele für Anwendungsfälle
Niedrig
Standard Empfindlichkeit für
Pipettenprüfung + niedrige
Grenzwerte für
Pipettenprüfung
● Geringe Qualitätsanforderungen
● Bestückung größerer Bauelemente
mit geringen
Genauigkeitsanforderungen
● Längere Wartungsintervalle für
Pipetten möglich
Standard (Standard)
Standard Empfindlichkeit für
Pipettenprüfung + Standard
Grenzwerte für
Pipettenprüfung
● Standardprozesse
● Bestückung von kleinen
Bauelementen, z. B. 01005
Mittel
Mittlere Empfindlichkeit für
Pipettenprüfung + Mittlere
Grenzwerte für
Pipettenprüfung
● Bestückung von sehr kleinen
Bauelementen, z. B. 0201m
● Bestückung mit hoher Dichte
● Niedrige Bestückfehlerrate
erforderlich
Hoch
Hohe Empfindlichkeit für
Pipettenprüfung + hohe
Grenzwerte für
Pipettenprüfung
● Bestückung mit hoher Dichte
● "Null-Fehler"-Prozess
Tabelle 4-1: Wählbare Empfindlichkeitsstufen für Pipettenprüfung in SIPLACE Pro
Nach dem Download wird die ausgewählte Empfindlichkeitsstufe an jede Station der
Fertigungslinie weitergeleitet.
Einschränkungen
– Die Pipettenprüfung kann nur für serielle Pipetten eingestellt werden.
– Diese Funktion wird nur für die folgenden Kameratypen unterstützt: SST23, SST30, SST41,
SST45, SST48 und SST49.
4.7 Bauelementposition vor der erstmaligen Abholung messen
Aufgrund unterschiedlicher Vorfälle, z. B. wenn sich der Gurt im Förderer verschiebt, kann es
vorkommen, dass die Taschenposition größerer Bauelemente von der erwarteten Position beim
Produktionsstart oder Neustart abweicht, was dazu führen kann, dass das erste Abholen entweder
fehlschlägt oder der Bediener die Taschenposition vor Produktionsbeginn teachen muss.
Um dieses Problem zu lösen ist es nun möglich, die Taschenposition von Bauelemente vor dem
ersten Abholen zu messen. Die Messung erfolgt nachdem ein Förderer angemeldet wurde, wenn
neue Rüstdaten eingegeben wurden, wenn die Spur leer ist und nach einem längeren
Maschinenstopp. Um diese Funktion zu aktivieren, aktivieren Sie das Auswahlkästchen Vor dem
ersten Abholen messen in der Registerkarte Förderer im Bauelemente-Editor in SIPLACE Pro
Desk. Die Funktion kann individuell für jeden Förderertyp aktiviert werden.
