吐出モード
最初に電源をONにしたときは、Ultimusの初期画面（Home）はタイマー（TIMED）モードになって いま
す。2回目以降は、最後に電源をOFFにした際のモードで表示されます。
画面左上に、現在のモードが表示されます（タイマー、ティーチ、連続吐出、もしくはメモリ ーモード）。
• ティーチ（TEACH）もしくは連続吐出（STEADY ）モードから画面の右下にある タイマー（TIMED）の
ボタンを押すと、タイマー（TIMED）モードへ切り替えができます。
• メモリー（MEMORY）モードからメニュー（MENU）ボタンを押し、タイマー(TIMED）を選 択すると、タ
イマー（TIMED）モードに戻ります。
タイマーモードでの詳細は、以下のそれぞれの項目をご参照ください。
吐出時間
吐出時間は砂時計のようなアイコンで表され、0.0001 〜 999.9999秒の間で表示されます。
吐出時間の設定は下記の手順で行ってください。
1. タイマー（TIMED）モードで開始します。
2. 左右の矢印キーを押して、変更したい数字を選択します。
3. 上/下の矢印を押して、塗布時間を設定します。
4. その他の数字も必要な数値が設定できるまで、以上の手順を繰り返してください。
タイマーモード
吐出時間
表示ナビゲーション
マルチ機能制御
圧力レギュレーター
バキュームレギュレーター
電源
エアー出力
吐出圧力
シリアル番 号
サイクルカウンター
モードインジケーター
バキューム
メニュー
中国語、日本語、韓国語で操作を行う際は、同梱されている「UltimusIconGuide」をご参照く
ださい。以下はアイコンの例です。
(時間) (連続吐出) (ティーチ) (メニュー) (選択) (ホーム)
機能と操作
Ultimus I-II高精度ディスペンサー
11
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
エアー圧
エアー圧は psi で表示されます。単位の設定変更（barもしくはkPa）は21ページをご参照ください。
シリンジ内に下矢 印キーがあるアイコンで示されています。エアー圧の設定は以下の通りです。
5. 本体左下にある圧力レギュレーターを引き出して、ロックを解除します。
6. ノブを時計回りに回すと圧力が増加し、反時計回りに回すと圧力が低下します。
7. 正しいエアー圧を設定したら、ノブを押し込んでロックしてください。
圧縮エアーの供給については、必ず0 〜 7.0bar (0 〜100psi／0 〜 689kPa）のレギュレーターを接続してください。
注意
8. エアー供給圧を5.5 〜 7.0bar (80 〜 100psi／550 〜 689kPa）に設定し てください。
バキューム圧表示
バキューム圧はH
2
O（水柱インチ）で表示 単位の設定変更（inHg、kPa、mmHg、もしくはTorr）は21ペ
ージをご参照く ださい。シリンジ内に上矢印キーがあるアイコンで示されています。バキューム圧の設定
は以下の通りです。
9. 本体右下にある圧力レギュレーターノブを引き出して、ロックを解除します。
10. ノブを時計回り方向へ回して必要なバキューム圧を設定します。0.1inH
2
Oごとに設 定 がで きます。
11. 正しいバキューム圧を設定したら、ノブを押し込んでロックしてください。
長時間バキューム圧を使用し、装置の近くにいる場合は、ノードソンEFDのフィル ター/マフラー#7016875を使用するか、
適切な耳の保護器具を身につけてください。
注意
電 源スイッチ
電源スイッチを押すと電源が入ります。初期画面（HOME）の前に、ノードソンEFDのロゴが表示されます。90分以上使用しな
いと、自動的にスリープモードに入ります。再び作動させるには、いずれかのボタンを押すか、フットペダルを押してください。
機能と操作（続き）
Ultimus I-II高精度ディスペンサー
12
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

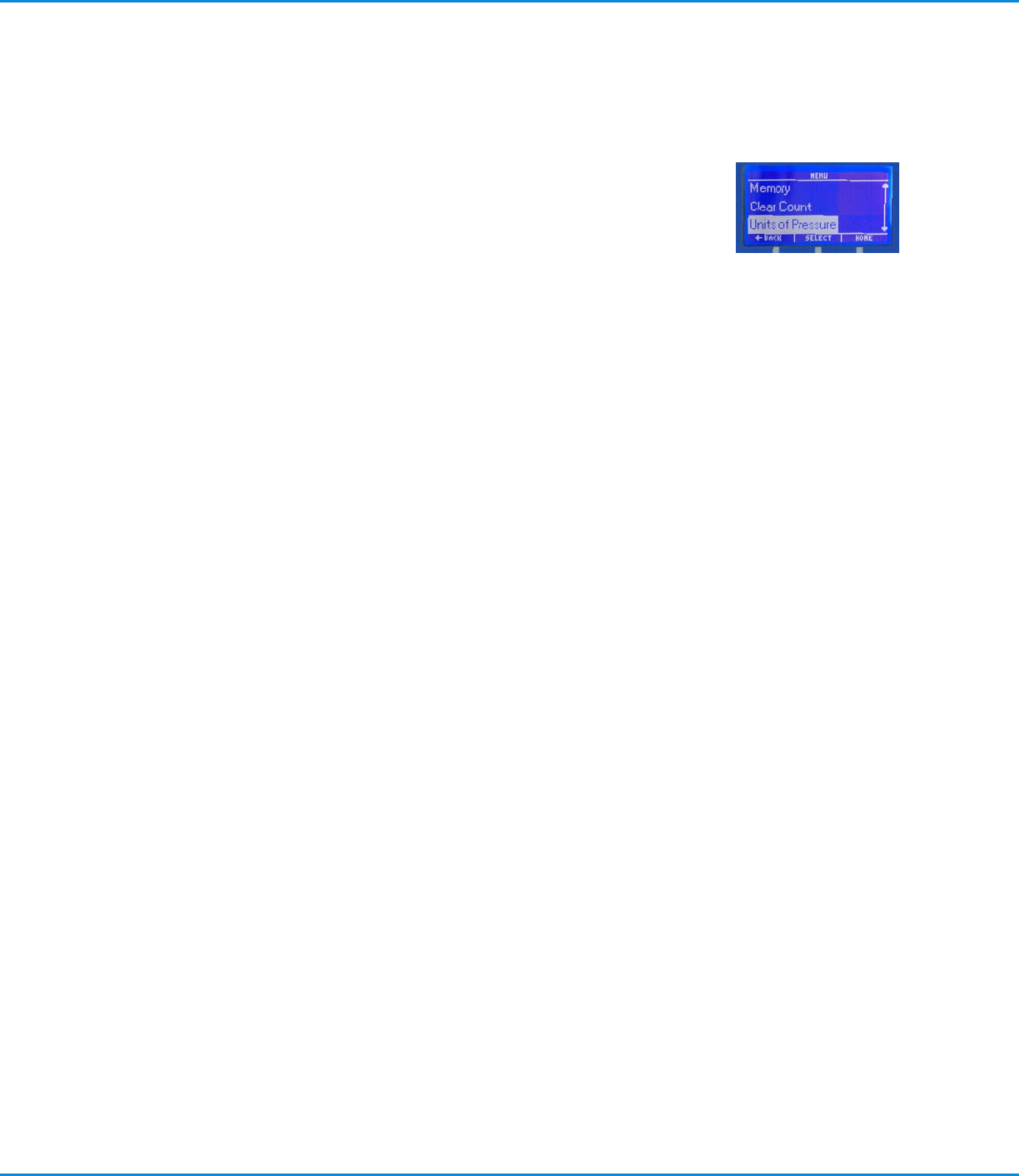

メニュー（Menu）
メニュー（MENU）ボタンを押すとメニュー画面に移動します。この画面では上下左右の矢印キーを押して様々な設定画面を
表 示することができます。メニュー の内 容は以 下 の通りです。
タイマー (TIMED) ティーチ (TEACH) メモリー (MEMORY）
吐 出 カウントリセット
(CLR COUNT)
圧力単位 (UNITS OF
PRESSURE)
バキューム圧単位 (UNITS
OF VACUUM）
設定保護
(SECURITY）
表示言語 (LANGUAGE） メモリー保存 (SAVE
JOB）
装置情報 (INFO）
メニュー機能の詳細については、21ページの「メニュー機能」を参照してください。
吐出カウント
吐出カウントは画面の中央上部分に表示されています。累積吐出回数が表示されますが、リセットするには以下の手順をご参
照ください 。
1. メニュー（MENU）ボタンを押します。
2. 下矢印キーを使って吐出カウントリセット（CLR COUNT）を選択します。
3. 選択（SELECT）キーを押すとカウンターがゼロになり、自動的に初期画面（HOME）へ戻ります。
タイマー（TIMED）
モードでは、フットペダルまたは手元スイッチを押すごとに1回の吐出を行ないます。吐出サイズは、吐出時間とエアー圧によっ
て変わります。
連続吐出モード（STEADY）
連続吐出（STEADY）モードではフットペダルまたは手元スイッチを押している間、吐出が行なわれます。タイマー（TIMED）
モード時に連続吐出（STEADY）ボタンを押すと、モードが切り替わり、画面左上に現在のモードが表示されます。安定
(STEADY) モードの詳細については、16ページの「初期テスト手順」を参照してください。
ティーチモード
ティーチ（TEACH）モードでは、実際の吐出サイズを設定します。初期画面（HOME）でタイマー(TIMED）モードの状態
で、TEACHを押すと画面が切り替わり、画面左上に現在のモードが表示されます。ティーチング (TEACH) モードの詳細に
ついては、16ページの「初期テスト手順」を参照してください。
OutputAirPort
Ultimus は正面パネルにエアーポート 1 個を備え、調整済みのエアー圧力をシリンジに提供します。 Optimum
™
アダプタ
ーを正面パネルのポートに接続できます。
• EFD アダプターの黒いクイック接続継手をエアー出力ポートに差し込み、ひねって固定します。
注 記：クイック接続継手が取り付けられていない場合、エアーはポートを通じて流れません。
