電 源 ポ ート 電源ポ ー ト は 本体後面の 左上に 配置 さ れ て い ま す 。 電源 ア ダ プ タ ーは 、 AC100 〜 240V に 対応 し て い ま す 。 Ultimus の本体 に 付属 し て い る 電源 ア ダ プ タ ー を ご 使用 く だ さ い。 出荷時 は 4個の 電源 プ ラ グ （1個 は米国 用、 他3個は 各国 対応 の も の） と 、 1800mm の電源 コ ー ド が同梱 さ…
メニュー（Menu）
メニュー（MENU）ボタンを押すとメニュー画面に移動します。この画面では上下左右の矢印キーを押して様々な設定画面を
表 示することができます。メニュー の内 容は以 下 の通りです。
タイマー (TIMED) ティーチ (TEACH) メモリー (MEMORY）
吐 出 カウントリセット
(CLR COUNT)
圧力単位 (UNITS OF
PRESSURE)
バキューム圧単位 (UNITS
OF VACUUM）
設定保護
(SECURITY）
表示言語 (LANGUAGE） メモリー保存 (SAVE
JOB）
装置情報 (INFO）
メニュー機能の詳細については、21ページの「メニュー機能」を参照してください。
吐出カウント
吐出カウントは画面の中央上部分に表示されています。累積吐出回数が表示されますが、リセットするには以下の手順をご参
照ください 。
1. メニュー（MENU）ボタンを押します。
2. 下矢印キーを使って吐出カウントリセット（CLR COUNT）を選択します。
3. 選択（SELECT）キーを押すとカウンターがゼロになり、自動的に初期画面（HOME）へ戻ります。
タイマー（TIMED）
モードでは、フットペダルまたは手元スイッチを押すごとに1回の吐出を行ないます。吐出サイズは、吐出時間とエアー圧によっ
て変わります。
連続吐出モード（STEADY）
連続吐出（STEADY）モードではフットペダルまたは手元スイッチを押している間、吐出が行なわれます。タイマー（TIMED）
モード時に連続吐出（STEADY）ボタンを押すと、モードが切り替わり、画面左上に現在のモードが表示されます。安定
(STEADY) モードの詳細については、16ページの「初期テスト手順」を参照してください。
ティーチモード
ティーチ（TEACH）モードでは、実際の吐出サイズを設定します。初期画面（HOME）でタイマー(TIMED）モードの状態
で、TEACHを押すと画面が切り替わり、画面左上に現在のモードが表示されます。ティーチング (TEACH) モードの詳細に
ついては、16ページの「初期テスト手順」を参照してください。
OutputAirPort
Ultimus は正面パネルにエアーポート 1 個を備え、調整済みのエアー圧力をシリンジに提供します。 Optimum
™
アダプタ
ーを正面パネルのポートに接続できます。
• EFD アダプターの黒いクイック接続継手をエアー出力ポートに差し込み、ひねって固定します。
注 記：クイック接続継手が取り付けられていない場合、エアーはポートを通じて流れません。
機能と操作（続き）
Ultimus I-II高精度ディスペンサー
13
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
電源ポート
電源ポートは本体後面の左上に配置されています。電源アダプターは、AC100 〜 240Vに対応しています。
Ultimusの本体に付属している電源アダプターをご使用ください。出荷時は4個の電源プラグ（1個は米国用、 他3個は各国
対応のもの）と、1800mmの電源コードが同梱されています。
• DCプラグを電源ポートへ接続します。
• 電源コードを電源へ接続します。
通信用ポート
Ultimusの通信用ポートはノードソンEFDの使用に限ります。
I/O8ピンインターフェース・コネクター
I/OポートはUltimusを外部制御回路と接続する場合に使用します。8 ピンのコネクターはポートの上段に位置しています。
詳細については、23ページの「入/出力の接続」を参照してください。
• 吐出サイクル終了信号は、電気スイッチの開閉で表されます。吐出サイクルが完了した時点で閉になります。
シャシー接続部
これは接 続ターミナルを示すシンボ
ルです。EFDシステム保護、もしくは
漏洩電流を防ぐためにシャシーを接
地するときに使 用します。

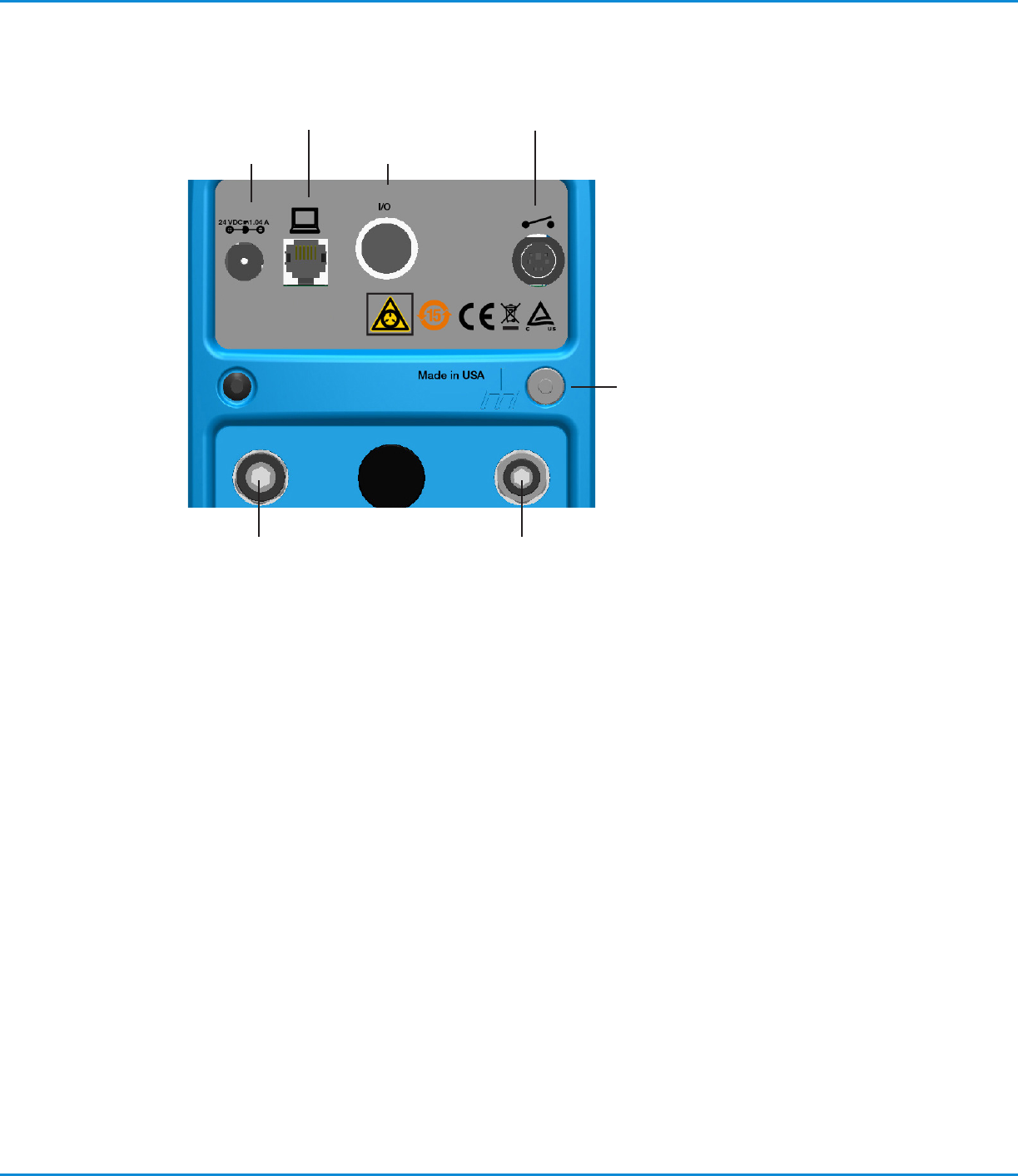

フットペ ダル ／ 手
元 スイッチ
電源ポート
排気口 エアー入力
通信用ポート
I/O
操作背面パネル
Ultimus I-II高精度ディスペンサー
14
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
操作背面パネル（続き）
サービスポート
スイッチポートは 6 ピンミニ DIN 接続で、Ultimus の右上角に位置しています。 フットペダルまたは手元スイッチを接続し、
ディスペンスサイクルを開始するために使用します。 フットペダルまたは手元スイッチコードのコネクターを設置する際は、コ
ネクターの矢印が上部にくるようにしてください。
エアー排気口
排気口のポートは背面パネルの左下にあり、8 mmのエアー継手に対応しています。
• 必要であれば、クリーンルーム用フィルターマフラーを排気口に接続することができます。ディスペンサーアクセサリーについ
ては、28ページの「アクセサリー」を参照してください。
長時間バキューム圧を使用し、装置の近くにいる場合は、ノードソンEFDのフィルター/マフラー#7016875を使用するか、適
切な耳の保護器具を身につけてください。
注意
エアー入力ポート
エアー入力ポートは背面パネルの右下に位置しており、6mmの継手を使用します。
1. エアー入力チューブの端をエアー入力ポートに差し込みます。エアチューブは8フィート（243.8cm）のものが同 梱され
ています。
2. もう片方の端をエアー供給源のポートに接続します。1/4インチNPT継手が本体に付属されています。
注 記： 清浄で乾燥したフィルターエアーを使用していない場合は保証の対象となりませんので、ご注意ください。フィ ルター
を通していないエアー供給源をご使用の場合、5ミクロンフィルターレギュレーターをご使用ください。ディスペンサーアクセサ
リーについては、28ページの「アクセサリー」を参照してください。
液化窒素をご使用になることもできます。高圧エアーもしくは窒素をご使用になる場合は、容器に高圧レギ ュレーターを装着
し、最大7.0bar （100psi／689kPa）としてご利用ください。この場合は、上記ののフィルタ ーレギュレーターは必要ありま
せん。
注意
圧縮エアーの供給については、必ず0 〜 7.0bar (0 〜100psi／0 〜 689kPa）のレギュレーターを接続してください。
注意
