メニュー機能

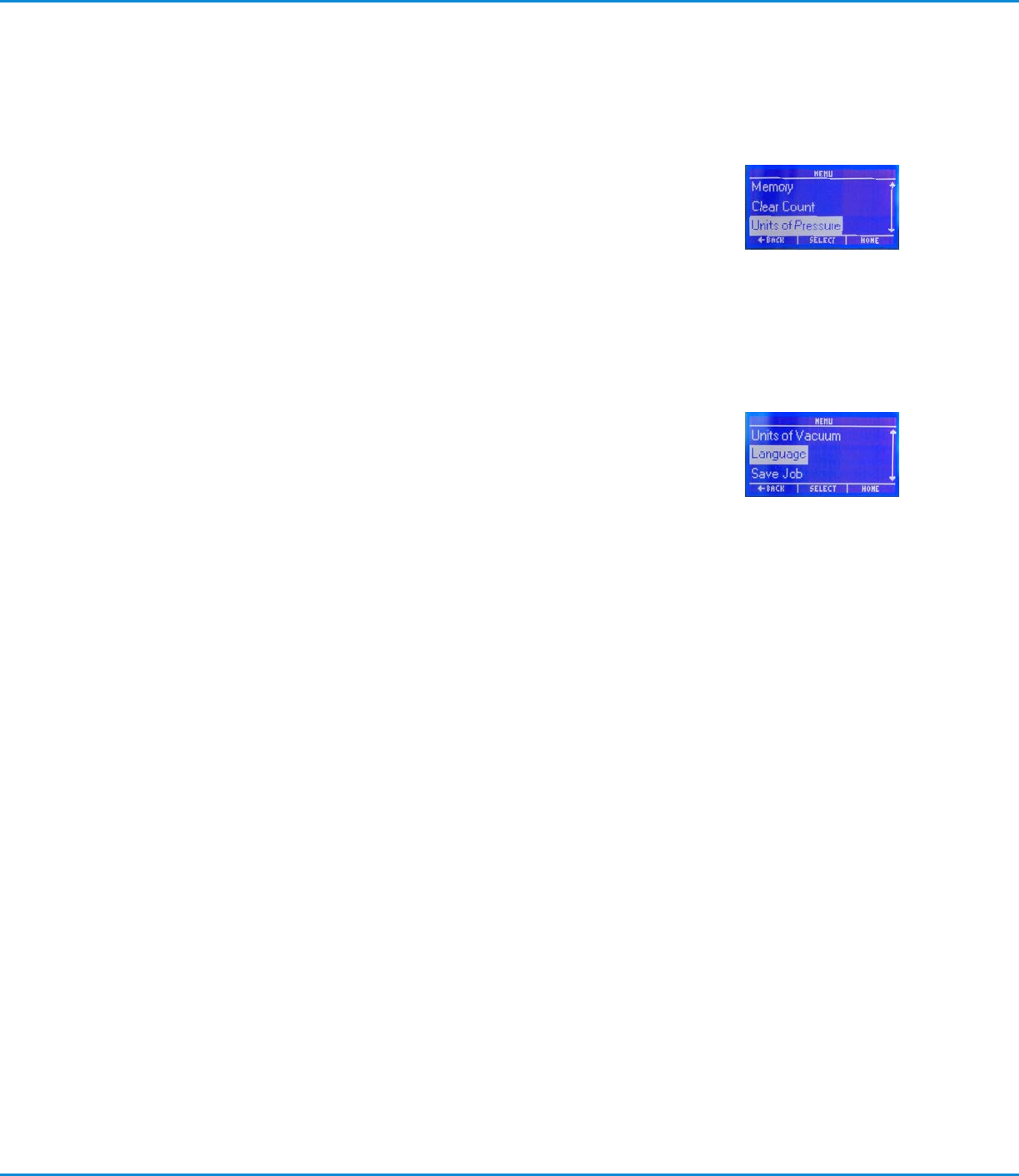

メニュー（MENU）ボタンを押すと、メニュー画面が開きます。上下・左右キーで該当の画面を選択 してください。
単位
エアー圧の単位の変更（psi ⇒ kPa または bar）、もしくはバキューム圧の単位の変更(inH
2
O(水
柱インチ）⇒inHg 、kPa、mmHg、またはTorr）は以下の手順に従ってください。
1. メニュー（MENU）を押します。
2. 上下矢印キーで単位（UNITS）を選択し、選択（SELECT）ボタンを押 します。
3. 上下矢印キーでエアー圧（Pressure）またはバキューム圧（Vacuum）を選択し、選択 (SELECT）ボタンを押します。
4. 上下矢印キーでご希望のオプションを選択させます。選択（SELECT）キーを再び押すと単位が変更され、自動的に初期
画面（HOME）へ戻ります。
言語選択
表示言語を、英語から他の言語へ変更するには以下の手順に従ってください。
5. メニュー（MENU）を押す。
6. 上下矢印キーで表示言語（LANGUAGE）を選択し、選択（SELECT）ボタンを押します。
7. 上下矢印キーで言語を選択します。
8. 選択（SELECT）キーを再び押すと言語が変更され、自動的に初期画面（HOME）へ戻りま
す。
インフォメーション
インフォメーション画面では、ご使用のUltimus 本体のシリアル番号、型番号、カスタマーサービスの連絡先などを表 示しま
す。メニュー（MENU）を押し、上下矢印キーで装置情報（INFO）を選択し、選択（SELECT）を押すと、表示さ れます。
インフォメーション画面で中央のLCDボタンを押すとLCDのコントラスト調整が可能です。選択すると設定ポイントイ ンジケ
ーターが表示されます。左／右矢印を押すと、見る角度に応じた調整をすることができます。LCDボタンを押し て変更を保存
し、変更を保存しない場合は、（BACK）あるいは（HOME）を押します。
Ultimus I-II高精度ディスペンサー
21
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
セ キ ュ リ テ ィ・コ ー ド
他の使用者に設定値を変更されるのを防ぐために、４桁の数字をパスワードとして設定することができます。 吐出時間の変
更、吐出カウントのリセット、プログラムメモリーの上書きをするにはパスワードが必要となります。誤ったパスワードを入力す
るとエラーメッセージが表示されます。
パスワードによるデ ータ保護
9. メニュー（MENU）ボタンを押します。
10. 上下矢印キーを使い設定保護（SECURITY）を選択し、選択（SELECT）を押します。
11. パスワードは0000で初期設定されています。0000を入力して（ENTER）を押すか、新しいパス\
12. 上下矢印キーで保護したい機能（メモリー、吐出カウント、吐出時間）を選択します。
13. 選択（SELECT）キーを押し、それぞれの機能の中で保護から外したいもの、もしくは加えたいものを選択しま す。 パスワ
ードで保護したい項目にチェックマークを付け、設定の変更を許可する項目については、チェックマ ークを外してくださ
い。
14. 初期画面（HOME）ボタンを押すと、初期画面へ戻ります。
パスワードの変更
15. メニュー（MENU）ボタンを押します。
16. 上下矢印キーを使い設定保護（SECURITY）を選択し、選択（SELECT）を押します。
17. パスワードは0000で初期設定されています。0000を入力して（ENTER）を押すか、新しいパスワードを設定して くださ
い。
18. パスワード（PASSWORD）ボタンを押します。
19. 左右矢印キーで最初の数字を選択します。
20. 上下矢印キーで番号を決めます。
21. 他の3つの数字も同様に変更を行ないます。
22. 4桁のパスワードが確定したら、入力（ENTER）を押します。セキュリティ画面へ移行し、自動的に新しいパス ワードを保
存します。
23. 初期画面（HOME）ボタンを押すと、初期画面へ戻ります。
メニュー機能（続き）
Ultimus I-II高精度ディスペンサー
22
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
I/O接続

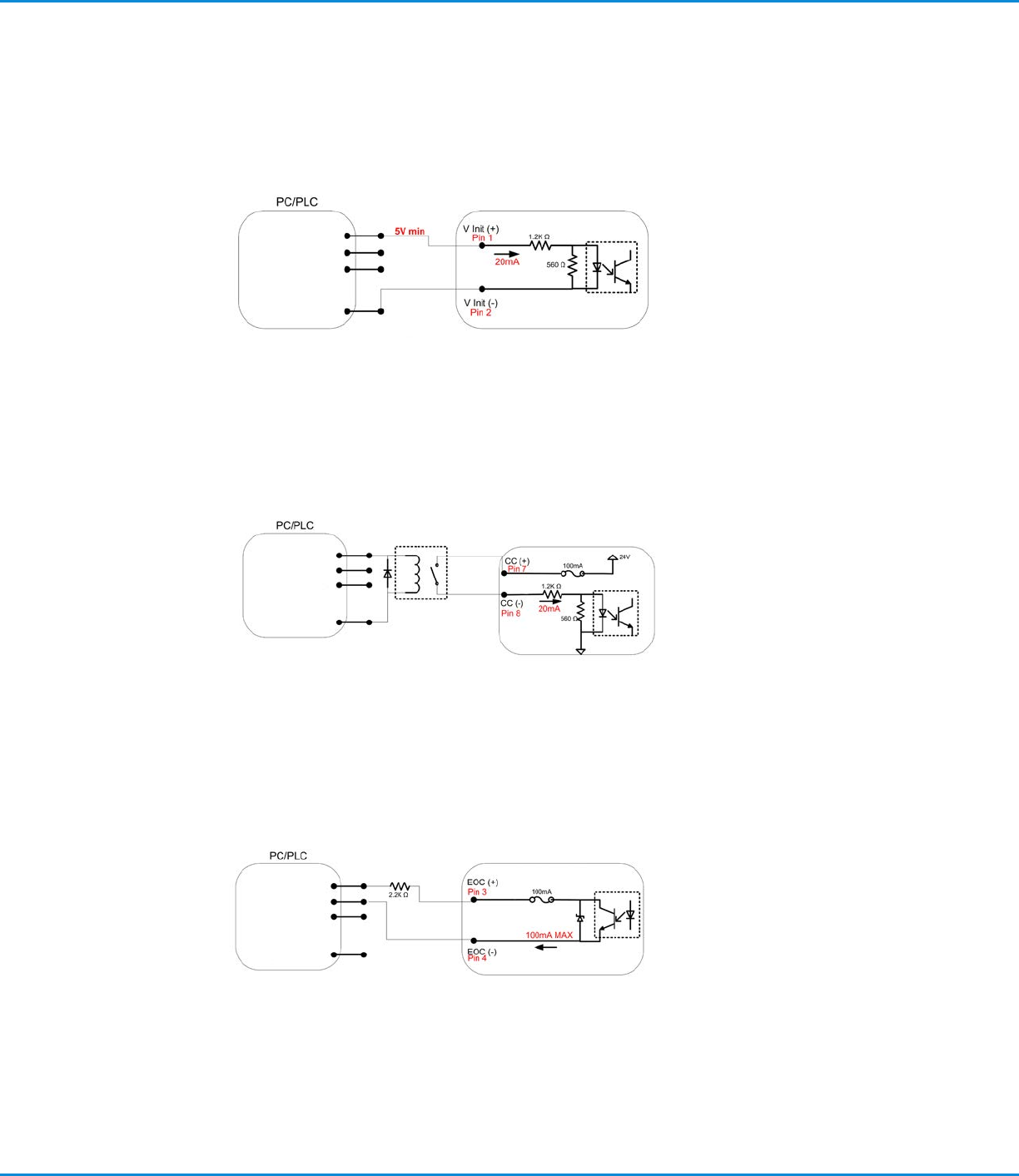

電圧起動回路
Ultimusは、ピン1と2間で、DC5 〜 24V信号を使用して起動できます。信号はモメンタリ（0.01秒以上）またはメインテ イン
が可能です。新しいサイクルを開始するには、信号をクリアし、再び印加する必要があります。
コモン
赤
黄
Ultimus 電圧起動回路
電圧起動による吐出制御
出力 0
出力 1
出力 2
機械式接点による起動
Ultimusは、ピン7と8を使用して、リレーやスイッチなどの機械式接点を使用して起動することもできます。スイッチ はモメンタ
リ（0.01秒以上）、メインテインともに使用可能です。新しいサイクルを開始するには、必ず一度コンタ クトを開き、その後再び
閉じてください 。
コモン
外 部リレー
灰
紫
Ultimusコンタクトク ロージャ―回路
出力 0
出力 1
出力 2
PC/PLCコンタクトクロージャ―インターフェース
サ イク ル エ ン ド・フ ィ ー ド バ ッ ク 回 路
ノーマリークローズの電気スイッチは、ディスペンスサイクルの最 初に開き、ディスペンスサイクルの終了で閉じま す。3ピンと4
ピンのサイクル終了時のフィードバックは、外部装置へのディスペンスサイクルがアクティブである ことを通知します。
電流制限抵抗
コモン
青
橙
Ultimus サイクル終了フィードバック回路
PC/PLCへのサイクル終了時のフィードバック
VDD
In 1
In 2
Ultimus I-II高精度ディスペンサー
23
