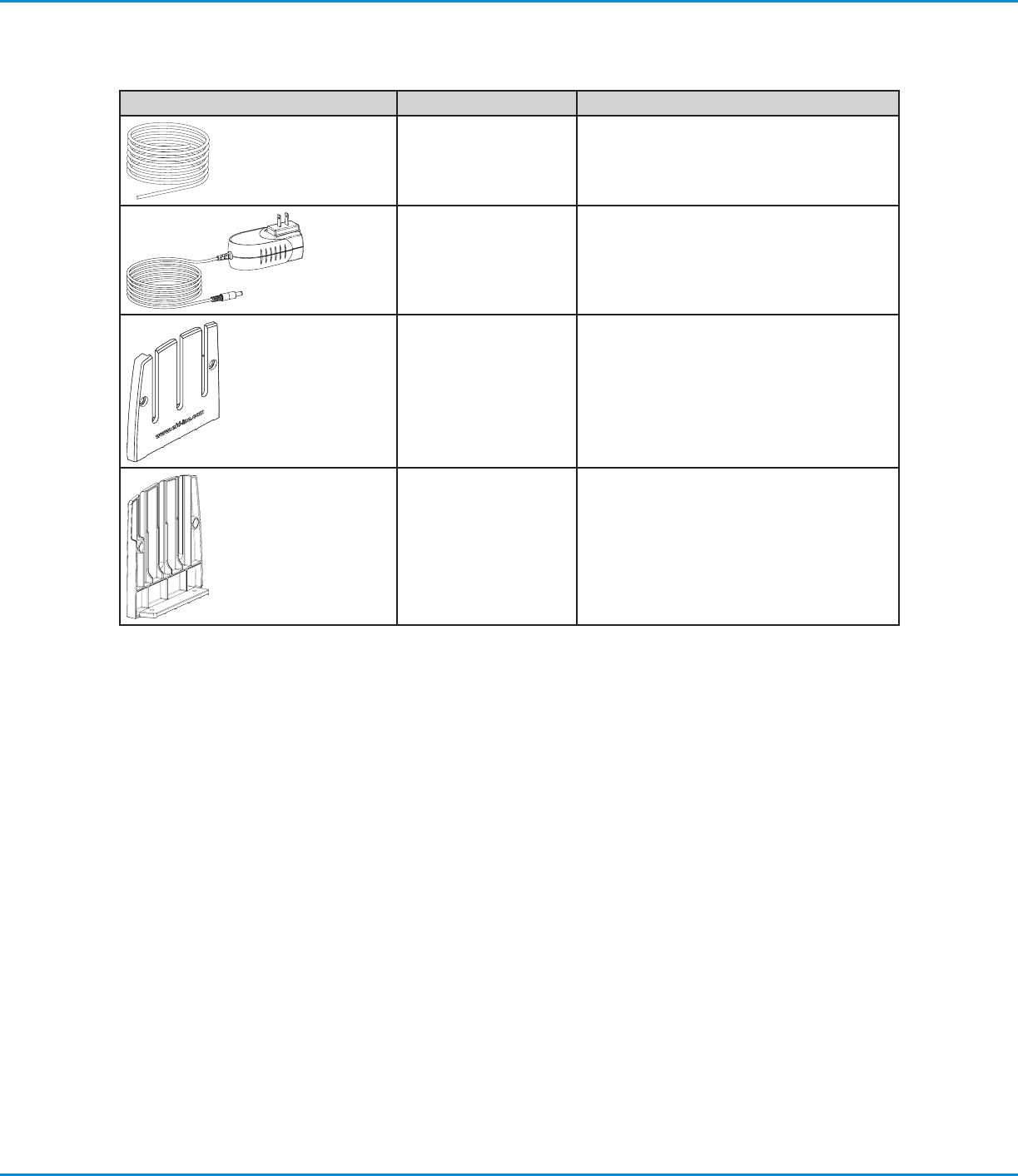

交換部品（続き）
項目 部品番号 説明
7002004 ウレタン製外経6mm青チューブ
7015199 25Wユニバーサル電源
7017078 ワークパネル（左）
7017080 ワークパネル（右）
Ultimus I-II高精度ディスペンサー
30
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
トラブルシューティング
解決のできない問題がありましたら、ノードソンEFDまでご連絡ください。
問題 考えられる原因と対策
電気が通じない AC電源が壁の電源差込口に来ているか、電源アダプターの青いLEDが点灯し
ているか確 認してください。DCプラグがUltimusのDC電源入力ポートに正し
く接続されているか確 認してください。
吐出が不安定
• ノズル、シリンジに材 料や汚れの詰まりがないか確認してください。
• エアー供給源の圧力が不安定でないかチェックしてください。ディスペンサー
アクセサリーについては、28ページの「アクセサリー」を参照してください。
• 液剤中の気泡は、吐出を不安定にします。最良の吐出を実現するため、気泡を
除去 してください。
タイマーが作 動しない 連続吐出（STEADY）モードになっていないか確認して下さい。画面の左上のモ
ード表 示が、タイマー（TIMED）あるいはメモリー（MEMORY）でなければ、タ
イマーは作動 しません。
液剤が逆流する 次 の 手 順 を試してください 。
• SmoothFlow ピストンまたは LV Barrier を使用し、液剤がディスペンサー
に流出するのを防 止します。
• 空の筒を取り付け、ユニットを安定 (STEADY) モードにします。筒をカップの
中に置いてからフットペダルを押して液剤を排出します。
• 真空サックバックフィルター逆流防止アクセサリーを注文します。これにより、
液剤がディスペンサーに流出するのを確実に防止できます。 ディスペンサーア
クセサリーについては、28ページの「アクセサリー」を参照してください。
以上の方法で解決しない場合は、ノードソンEFDまでご連絡ください。
ディスプレー の バックライトの 明 度 が 低
い
本体がスリープ/パワーセーブモードになっています。任意のキーを押すか、フッ
トペダルを軽く踏んで下さい。
外電圧起動が正しく動かない
Ultimus のI/Oコネクターの1ピンと2ピンに送られている信号がDC5 〜 24V
のであることを間確認してください。
排気ポートからエアーが漏れる バキューム圧を使用している時は、排気ポートからエアーがでていても異常で
はありま せん。バキューム圧を使用せずに、エアーの音が聞こえる場合は、供給
エアー圧が5.5 〜 7.0bar （80 〜 100psi／551 〜 689kPa）に正しく設定
されているかご確認下さい。
Ultimus I-II高精度ディスペンサー
31
