カ ートリッジ へ の 充 填
ルアーtoルアー継手
#7012606 100個パック
#7014838 1個
#7022068 Atlas充填システム

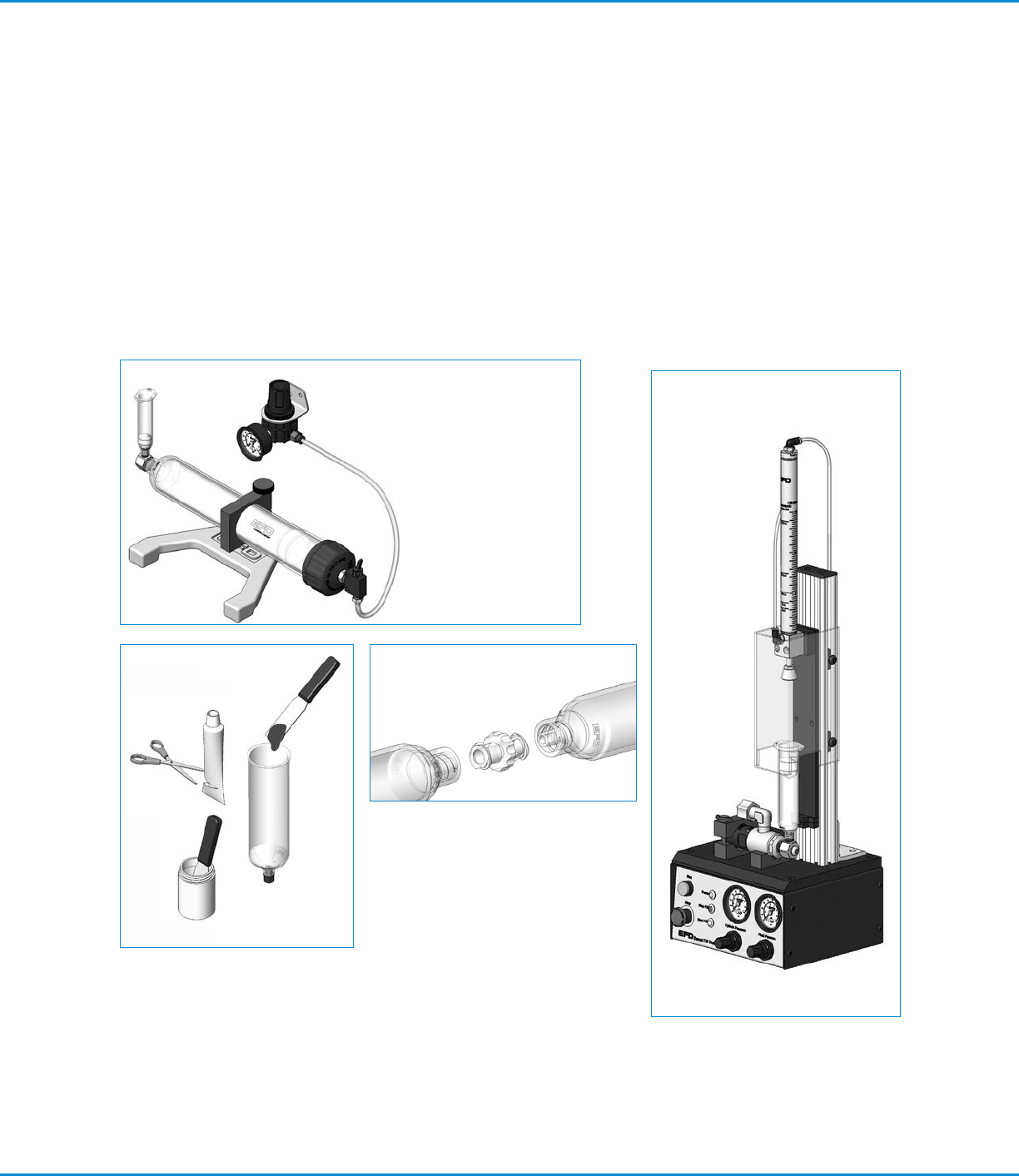

その他のシリンジ充填方法
ノードソンEFDは、従来のシリンジ充填方法に代わる充填機をご用意しています。これにより作業エリアを清潔に し、時間を
節約するだけでなく、液剤のエアー混入を減少することもできます。
図に示すようにAtlasTM充填システムを使用して、2.5, 6, 12, 20, 32ozのカートリッジに充填することができます。
• 1/10ガロン（300mL）のコーキングタイプ・カートリッジからシリンジへの充填には、#7022452充填システムを ご利用く
ださい。
迅速で正確な容量充填を実現するAtlas充填システム（#7022068）は、圧力タンクまたはカートリッジでご使用で きま
す。大量生産用のシリンジ充填に最適です。
• 手動プランジャー式の医療シリンジに充填された、冷凍のエポキシやその他の液剤を工業用シリンジに充填し直 す場合
は、ルアーtoルアー継手（#7016862）をご注文ください。
更に詳しい情報につきましては、ノードソンEFDまでご連絡ください。
#7022445 Atlas充填システム、2.5,
6, 12, 20, 32ozのカートリッジ用も
取り揃えています。
1/10ガロン（300mL）コーキングタイ
プ用 は#7022452とご指定ください。
Ultimus I-II高精度ディスペンサー
27
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
パーツ番号
部品番号 説明
7017041 Ultimus I ディスペンサー、0–0.69MPa(0–100psi)
7012584 Ultimus I ディスペンサー、0–0.69MPa(0–100psi) NIST基準でトレース可能な仕様。
その他は標準仕様と同じ。
7002003 Ultimus II ディスペンサー、0–0.10MPa(0–15psi)
7012586 Ultimus II ディスペンサー、0–0.10MPa(0–15psi) NIST基準でトレース可能な仕様。
その他は標準仕様と同じ。
アクセサリ
各種オプションのアクセサリーについては、ディスペンサーアクセサリーのデータシートをご覧いただき、ディスペンサーの性能
を最大限に活用してください。 詳細は、www.nordsonefd.com/JP_DispenserAccessoriesにアクセスしてください 。

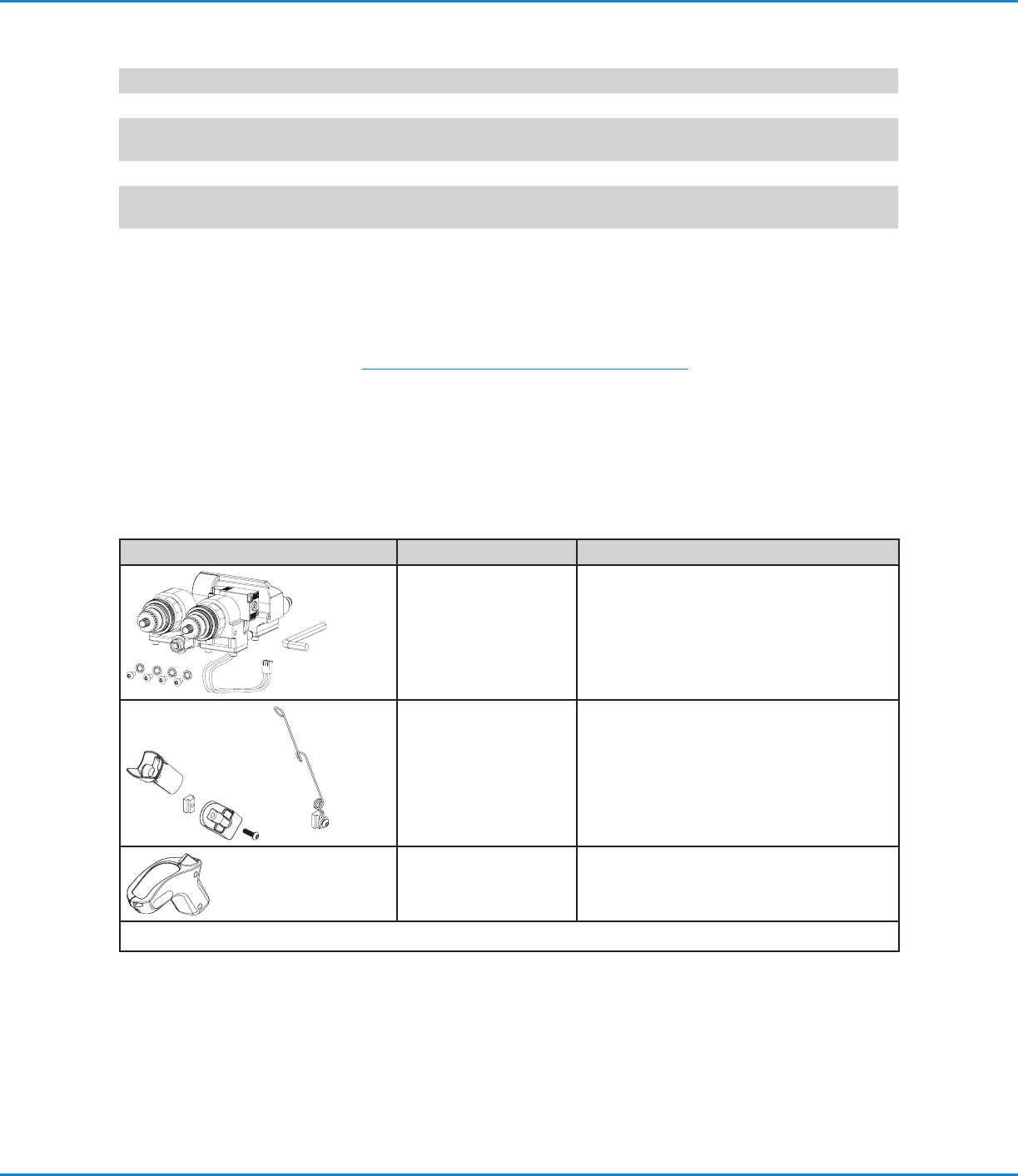

交換部品
注 記：ダプター、シリンジ、ピストン、ディスペンスチップ、先端キャップについては、ノードソンEFDカタログ中のOptimumコン
ポーネントを参照してください。
項目 部品番号 説明
7364473 (Ultimus I)
7364474 (Ultimus II)
エアー用マニホールド
7364472 シリンジアクセサリー
7017133 シリンジ 用 ハンドグ リップ
続く
Ultimus I-II高精度ディスペンサー
28
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

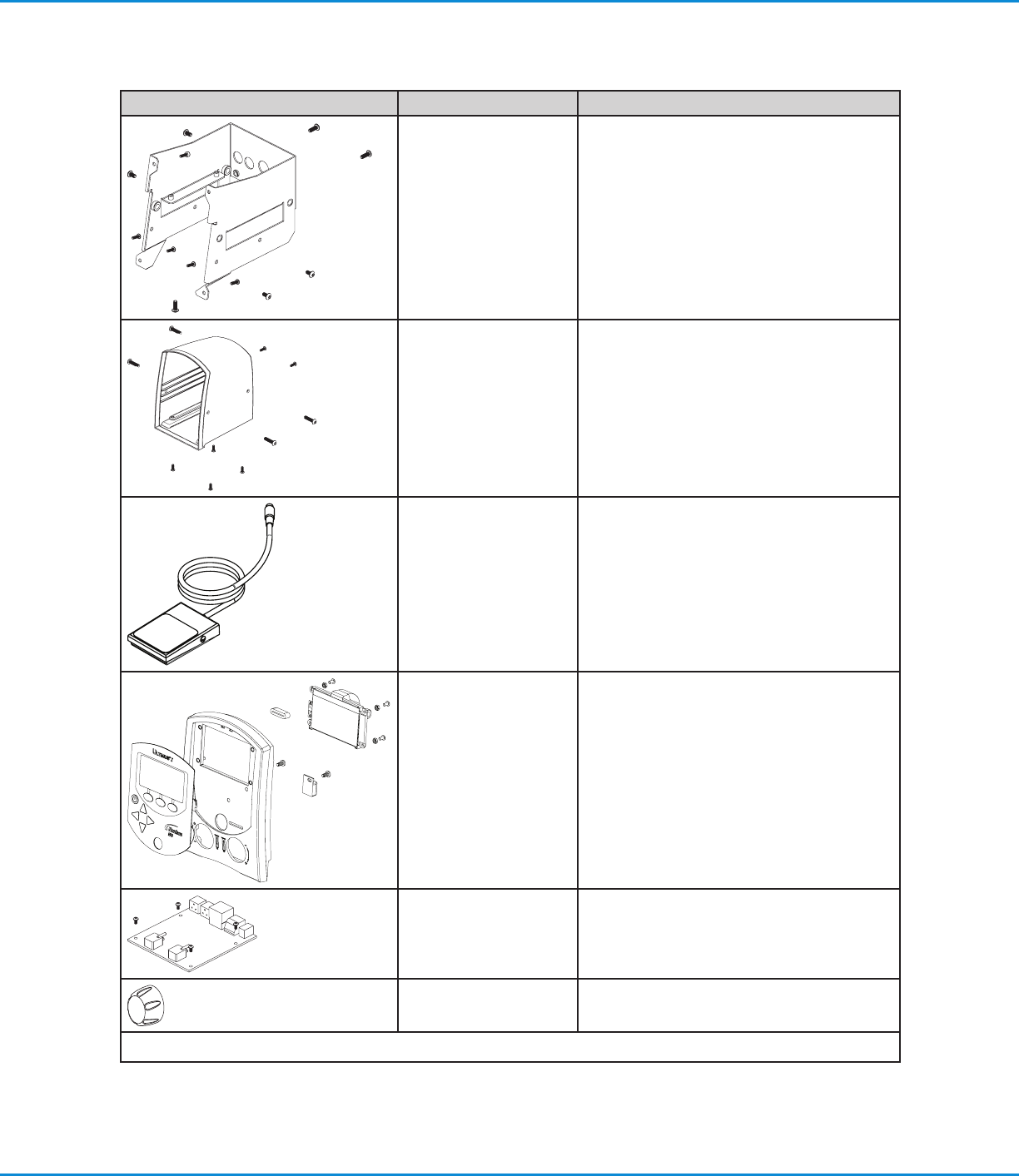

項目 部品番号 説明
7364466 シャーシ
7017076 カバー
7363157 フットペ ダル
7364470 (Ultimus I)
7364471 (Ultimus II)
フロントパネル
7364468 (Ultimus I)
7364469 (Ultimus II)
メインPC基板
7012274 ノブ、バキュームまたは 圧力レギュレーター 用
続く
交換部品（続き）
