SP18P-L 2006.0601
- 19 -

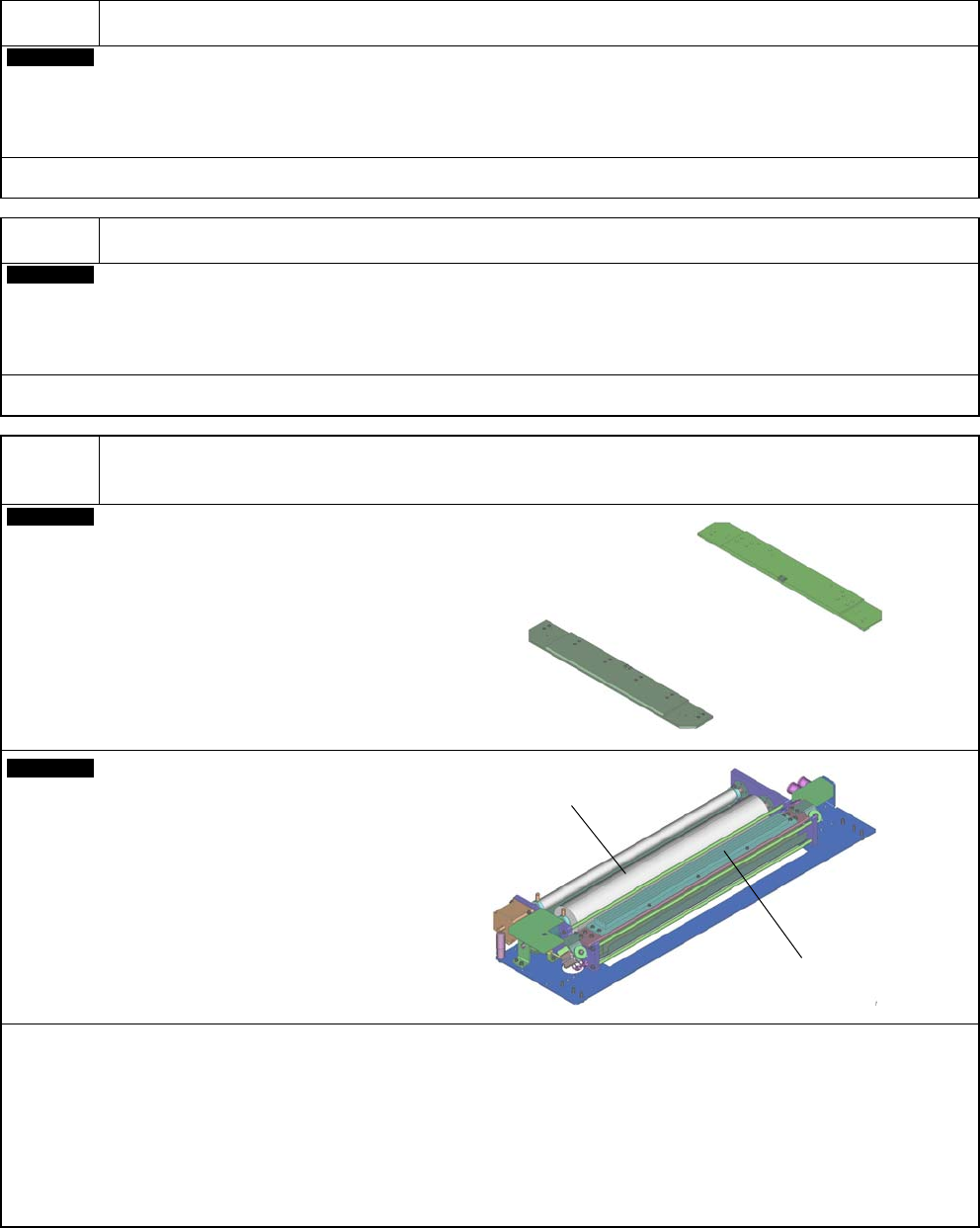

A-1
基板搬送生产线高度为高于地面
930 mm
。
Factory
对应搬送生产线
930 mm
・ 标准的搬送高度是高于地面
900 mm
（调整范围
887 mm
～
920 mm
）。
A-2
基板搬送生产线高度为高于地面
950 mm
。
Factory
对应搬送生产线
950 mm
・ 标准的搬送高度是高于地面
900 mm
（调整范围
887 mm
～
920 mm
）。
B-1
希望使用
M (330 mm × 250 mm)
尺寸以下的基板，
横向宽度比
650 mm
小的网板。
（
M
尺寸规格）
Factory
Ｍ尺寸基板夹钳器
Factory
对应清洁装置
L = 350 mm
・ 使用横向宽度
650 mm
未满的网板时需要此选购件。
・ 从标准规格变更的元件
将基板夹钳器变更为
M
尺寸
清洁吸嘴／清洁纸／溶剂供给吸嘴宽度变更为
350 mm
用
将网板支座宽度调整行程扩张为横向
550 mm
宽度为止（标准为
736 mm
～
650 mm
）
（如果在标准（
L
尺寸）设备安装横向宽度为
650 mm
未满的网板进行运转，网板和基板夹具爪、
清洁吸嘴会发生干扰，使印刷品质恶化以及网板破损。）
・ 选择此选购件时，请避开横向宽度超出
330 mm
的基板印刷。
M
尺寸清洁吸嘴
清洁纸（
L = 350 mm
）
SP18P-L 2006.0601
- 20 -

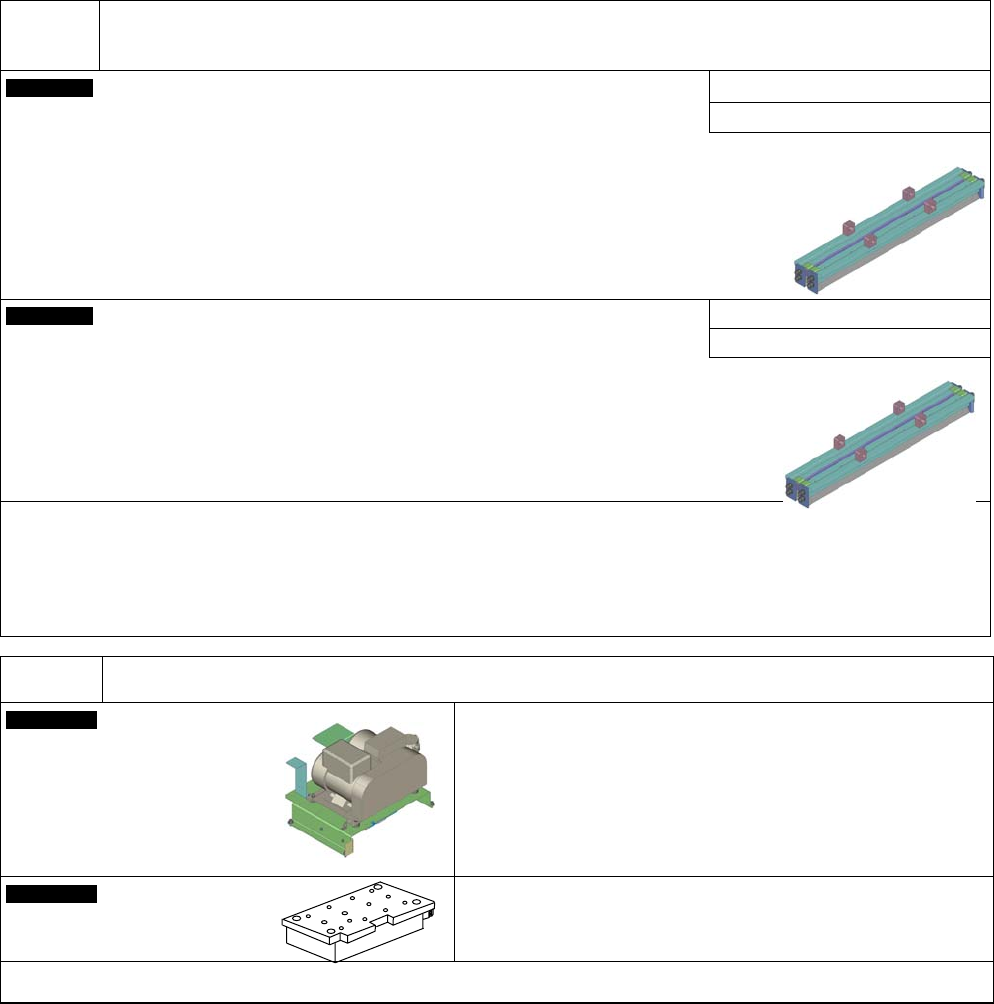

B-2
希望选择刮刀的种类和长度。
（先进型支座控制焊膏流出印刷范围外。）
Customer
530 mm
350 mm
金属刮刀
&
先进型支座（
M
类型）
・ 刮刀使用金属。
・ 安装防止漏焊膏的区块时，印刷范围刮刀长度在
-35 mm
以内。
・ 在这尺寸以上的基板印刷时，使用附属的侧面板。
・ 使用
100 µm
以下的网板时，网板易损伤，请与本公司联络。
・ 希望使用
530 mm, 350 mm
以外的长度时，请与本公司联络。
・ 通过先进型支座和焊膏的自动供给装置组合，能够长时间连续运转。
Customer
530 mm
350 mm
塑料刮刀＆先进型支座（
P
类型）
・ 刮刀使用塑料材料。
・ 防止丝网的损伤。对由于『金属刮刀易损伤网板』而困惑的客户推荐此类型。
・ 使用
100 µm
以下的网板时，网板易损伤，请与本公司联络。
・ 刮刀支座构成、其他规格与先进型刮刀同等。
・ 希望使用
530 mm, 350 mm
以外的长度时，请与本公司联络。
・ 刮刀长度请根据客户的生产基板尺寸进行选择。
・
SP18P-L
没有橡胶刮刀的设定。
・ 请每周清扫防漏焊膏区块。如果活动低下，会发生剩余焊膏。
・ 刮刀支座是
SP18P-L
专用。无法使用以往的支座。刮刀有互换性。
・ 先进型支座（
P
类型）是塑料专用支座，先进型支座（
M
类型）是金属专用支座，没有互换性。
B-3
进行基板吸着。
Factory
真空泵装置
・ 通过真空泵进行基板吸着。
・ 通过真空传感器检查基板的吸着状态。
Customer
基板吸着箱
・ 请指定规格。但是，设计・制造时需要客户的基板。
・ 印刷薄基板或弯曲大的基板时，是有效的选购件。
・
SP18P-L
使用鼓风机无法进行基板吸着。
SP18P-L 2006.0601
- 21 -
B-4
选择基板支撑相关部件。
Customer
磁性支撑销
・ 由于有磁性可以自由配置。
・ 希望使用标准规格以外的销形状时，请与本公
司联络。
・ 不可进行整体交换。
・
30
根／
1
套。
Customer
基板吸着支撑销
・ 需要真空泵。
・ 附属吸着孔的销
6
根、磁性支撑销
10
根。
Customer
基板支撑块
・
10
根／
1
套。
・ 根据基板宽度调整安装数量。
Customer
基板吸着支撑块
・ 有
M
尺寸、
L
尺寸用。
・ 使用
M
尺寸网板框时，需要
M
尺寸用的支撑
块。
Custome
r
基板支撑销
・ 销间距为
10 mm
。
(
请参照下图。
)
・
200
根／
1
套。
Customer
整体交换用基板支撑销
・ 销间距为
5 mm
。
(
请参照下图。
)
・
200
根／
1
套。
Customer
整体交换用基板支撑销设置装置
・ 销间距请参照下图。除此之外的销间距请与本公司联络。
(
销径为
4 mm
。
)
※
随场所不同，有
6 mm
之处。
・ 在离线作业准备下一机种设置支撑销，希望缩
短切换时间时，另外需要选购件的「基板支撑
销设置装置」。
・ 支撑销与以往的
SP
系列有互换性。
（和
SP10P-M/L/LA
的一部分会没有安装互换性的情况，请与本公司联络。）
基板支撑销
10 mm
10 mm
4 mm
5 mm
※
10 mm
[
整体交换用基板支撑销
]
10 mm
10 mm
[
基板支撑销
]
