SP18P-L 2006.0601 - 24 - D-4 安装温度调节装置。 On-site 温度调节装置 (MPA-14A) ∗ 不附属电源电缆。 • 推荐使用 3 芯电缆， AWG#12 以上的电缆连接电源。 • 电源投入部为 M4 的端子台。 ∗ 压缩器的启动电流为 14 A, 240 ms 。 ( 启动电压为 AC 200 V 时 ) 在选定 1 次电源 AVR( 稳定性电源 ) 等的容量时请加以考虑。 项目 规格 电源 单相 …
SP18P-L 2006.0601
- 23 -
编
数据 制装置
PT200-G
D-1
「
PT200-G
」需要脱机数据编制功能。
On-site
PT
对应
若采用
PT200-G
，在机器运转中也能编制数据。
PT200-G
对应机种的全部数据进行统一编制。部分数据修正也
能在机器主体进行，被修正的内容反馈于
PT200-G
。
※
请客户准备
PT200-G
用硬件。
有关硬件的规格・
PT200-G
对应机种，请参照另册
的「
PT200-G
规格说明书」。
・ 计算机需要客户准备。
・ 数据编制等，只有
PT200
主体能够进行。
・ 主体运转中也能够进行数据编制。
・ 主体交货时即使选择「对应不带
PT
」，交货后的「
PT200-G
」也能够安装。
详细，请与本公司联络。
D-2
希望获取来自
IP321
、
IPV(
检查机
)
的信号。
On-site
获取
IP321
、
IPV
清洁信号
・ 与
IP321
、
IPV
连接时，获取从
IP321
、
IPV
的错误信号，能进行网板清洁，停止机器
(
循环停止
)
。
D-3
印刷陶瓷基板。
Factory
对应陶瓷基板
・ 采用提高基板搬送部耐磨性的元件。
・ 在陶瓷基板，有时不能进行基板识别。请另行与本公司联络。
SP18P-L 2006.0601
- 24 -

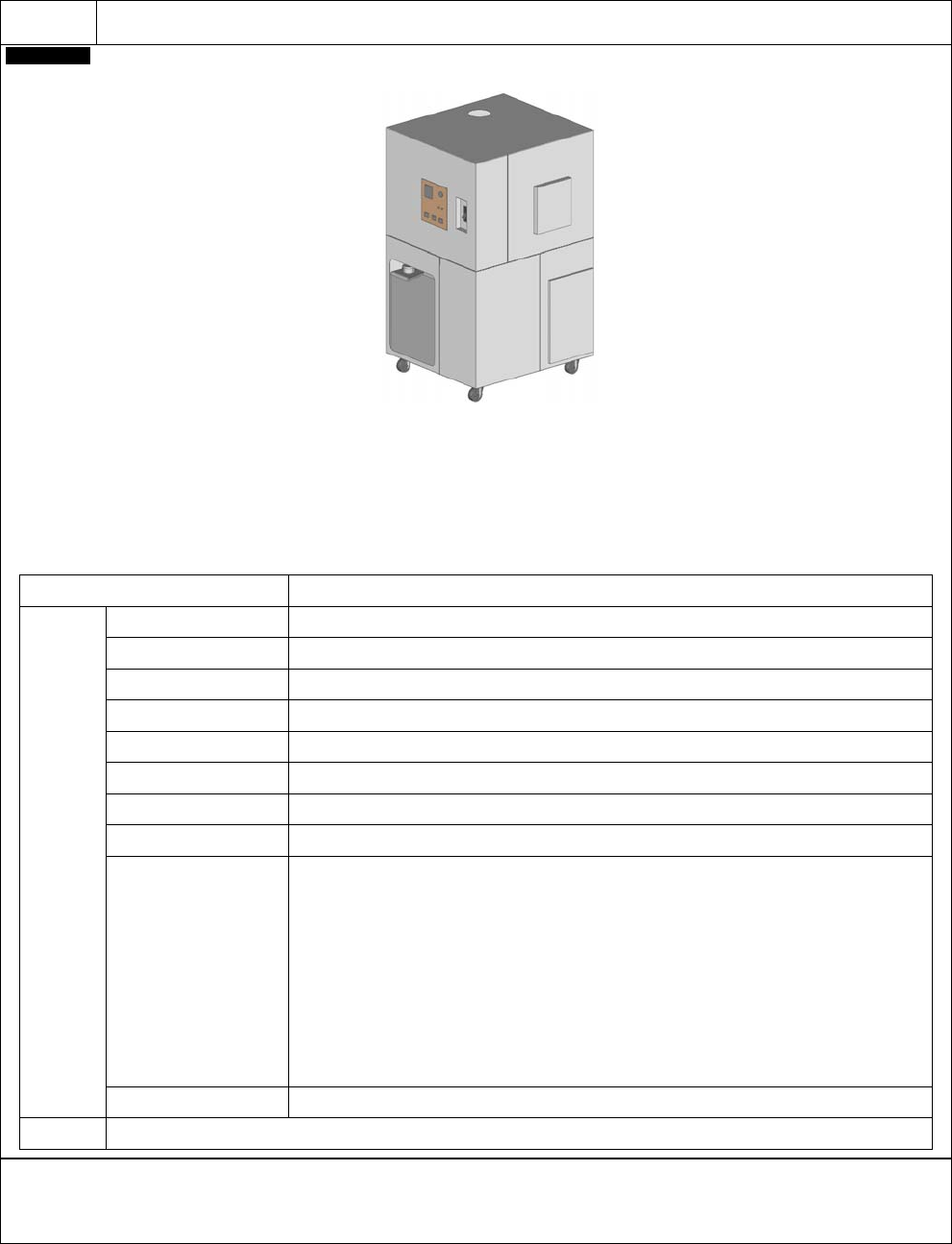

D-4
安装温度调节装置。
On-site
温度调节装置
(MPA-14A)
∗
不附属电源电缆。
•
推荐使用
3
芯电缆，
AWG#12
以上的电缆连接电源。
•
电源投入部为
M4
的端子台。
∗
压缩器的启动电流为
14 A, 240 ms
。
(
启动电压为
AC 200 V
时
)
在选定
1
次电源
AVR(
稳定性电源
)
等的容量时请加以考虑。
项目
规格
电源
单相
, AC 200/220/230/240 V ±10 V 50/60 / Hz (
与主体分开供给
)
额定容量
1.7 kVA
冷却能力
1.2 kW (50 Hz)
／
1.4 kW (60 Hz)
加热能力
1.05 kW
线圈片加热器
吹风器风量
2.1 m
3
/min (50 Hz)
／
2.5 m
3
/min (60 Hz)
灰尘・臭气对策
预备过滤器
设备内控制温度
22
℃
～
28
℃
(
周围温度
: 20
℃
～
30
℃
)
排水罐容量
18 ℓ
保护装置
•
压缩机电机保护器
•
过电流继电器
•
吐出管温度调节开关
•
压力开关
•
温度保险丝
•
安全断路器
•
警报蜂鸣器显示灯
•
排水罐漫水警报
•
温度异常警报
主体
重量
100
㎏
附属品
温度传感器（
6 m
）／预备过滤器／吐出速度
・ 温度调节装置在印刷机的左右可任意设置。
・ 在工厂的温度管理环境下，不需要温度调节装置。
・
1
年或
1
天中若是在
10
℃左右室温变化的环境，请务必使用。
SP18P-L 2006.0601
- 25 -
D-5

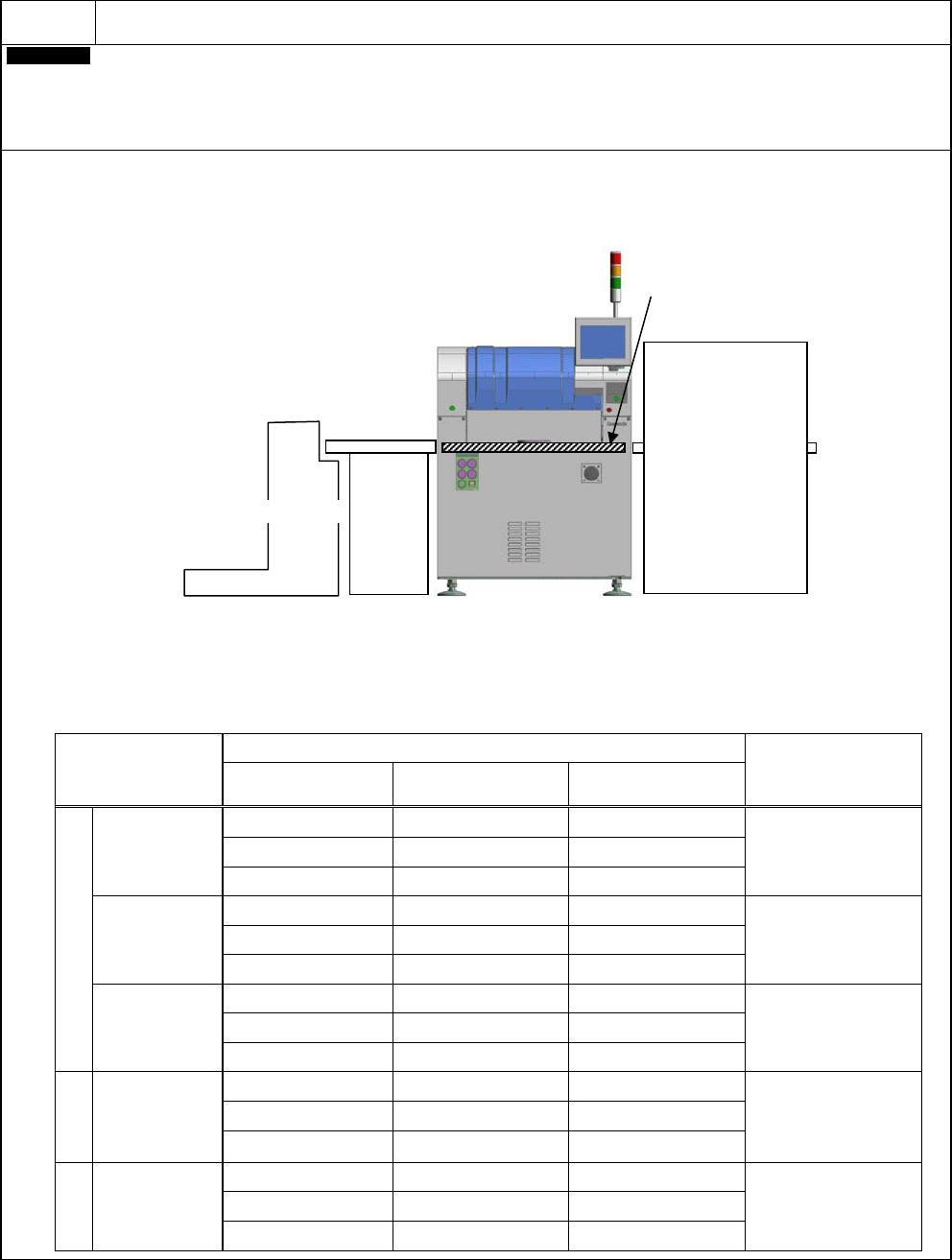

连接印刷机前后的设备。
Customer
标准连接支架（右）
标准连接支架（左）
・ 固定前后工序设备和印刷机的支架。
・
SP18P-L
由于传送带端面在设备内侧，会有直接不可连接的基板供给装置的情况。
・ 不可直接连接时，另外需要传送带。
请确认下表。
・ 与下表中没有记载的装置连接时，请与本公司联络。
・ 在不明白前后配置的设备但要安装支架连接用孔时，请选择标准连接支架。下图表示的尺寸关系下设置固定孔的支架出厂。
搬送装置的对象型号
（详细请参照「基板搬送装置」的规格说明书。）
基板尺寸
装置名称
50 mm × 50 mm
～
330 mm × 250 mm
50 mm × 50 mm
～
508 mm × 381 mm
50 mm × 50 mm
～
508 mm × 460 mm
备
注
NM-2326K,U NM-2327K,U NM-2328U
NM-2336K,U NM-2337K,U NM-2338U
BSF-V
(
吸着式
)
NM-2340E NM-2350E
不可直接连接
需要传送带
NM-2326L NM-2327L NM-2328L
NM-2336L NM-2337L NM-2338L
BSF-V2
(
吸着式
)
NM-2386L NM-2387L NM-2388L
能够直接连接
NM-2326A,D NM-2327A,D NM-2328A,D
NM-2336A,D NM-2337A,D NM-2338A,D
基
板
供
给
装
置
MBSF
(
托盘箱方式
)
NM-2386A,D NM-2387A,D NM-2388A,D
不可直接连接
需要传送带
NM-2322L NM-2323L NM-2324L
NM-2332L NM-2333L NM-2334L
反
转
装
置
BIP
NM-2382L NM-2383L NM-2384L
能够直接连接
NM-2322A
～
F NM-2323A
～
F NM-2324A
～
F
NM-2332A
～
F NM-2333A
～
F NM-2334A
～
F
传
送
带
C-CON
NM-2382A
～
F NM-2383A
～
F NM-2384A
～
F
SP18P-L
和
BSF-V
以及和
MBSF
连接时
需要
传送带
基板的交付使用主体内侧的存储器时
需要传送带
传
存储器 传送带
