SP18P-L 2006.0601 - 27 - E-1 始终保持机器的最佳状态。 Customer 印压示教治具 ・ 消除刮刀 F 侧与 R 侧的偏差，为了保持印压数据互 换性的校正治具。 ∗ 购买第１台时需要。 ∗ 是 SP18P-L 专用类型。 Customer 加油组件 ・ 机器维护作业时等，用于定期注油润滑脂和清扫。 ∗ 购买第１台时需要。 润滑脂枪喷嘴
SP18P-L 2006.0601
- 26 -

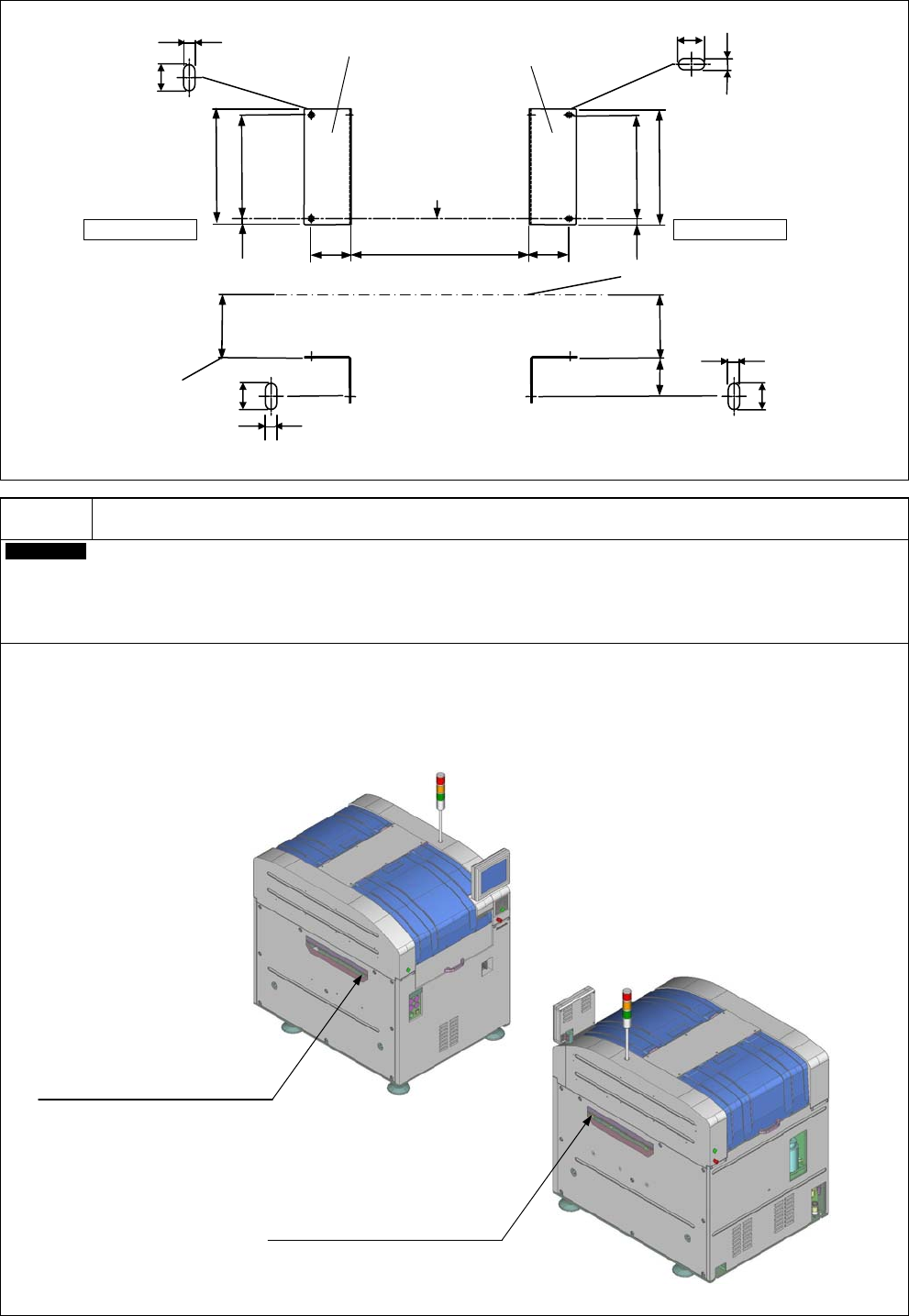

・ 连接关系图
D-6
在印刷机前后设备，读取印刷机搬入口／搬出口的安全传感器的信号，提高前后的设备安全性。
Factory
输出前后工序机器的安全传感器
・ 从印刷机内部经过基板搬送口，进行前后机器的维护作业时确保安全的功能。
・ 从印刷机到前后设备，输出和基板搬入口安全传感器同步的连接点信号。前后设备通过获取这些信号，传感器遮光时，能
够安全停止前后的设备。
・ 详细需要确认前后的设备，请与本公司联络。
2
处
2
处
右侧连接关系图 左侧连接关系图
基板搬送面
(
地面～
900 mm)
支架下面
210
210
搬送基准面
80
80
280
250
250
280
15
15
1 100
7
15
15
7
15
7
90
7
15
SP18
盖外侧尺寸
(
单位
: mm)
基板搬送口安全传感器：右
基板搬送口安全传感器：左
标准连接支架（左） 标准连接支架（右）
SP18P-L 2006.0601
- 27 -
E-1

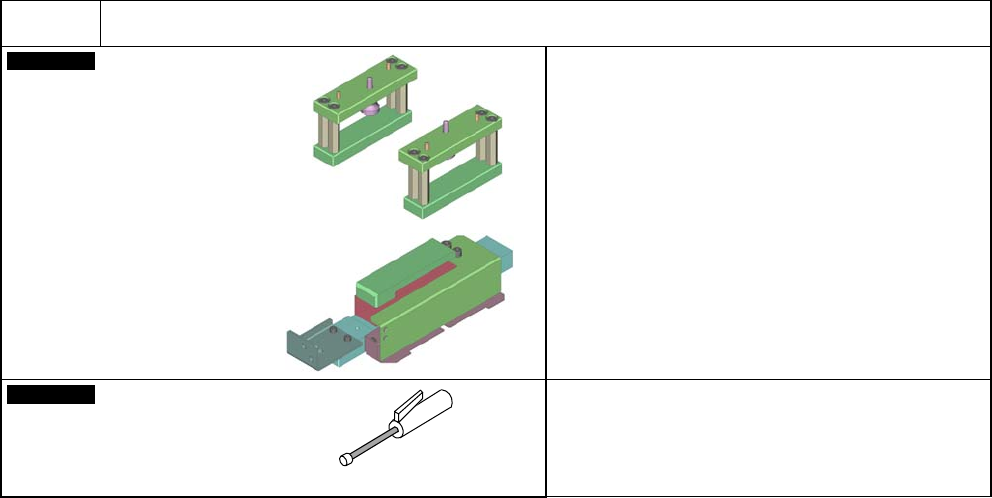

始终保持机器的最佳状态。
Customer
印压示教治具
・ 消除刮刀
F
侧与
R
侧的偏差，为了保持印压数据互
换性的校正治具。
∗
购买第１台时需要。
∗
是
SP18P-L
专用类型。
Customer
加油组件
・ 机器维护作业时等，用于定期注油润滑脂和清扫。
∗
购买第１台时需要。
润滑脂枪喷嘴
SP18P-L 2006.0601
- 28 -
9.
涂饰颜色
■ 本公司的标准颜色
白色
W-13 (G50)
■ 涂饰颜色的指定
请在接受客户指定时使用。
No.
可以指定涂饰的部位
(
本公司标准颜色的部位
)
涂饰颜色的指定
(
在原则上需要彩色样品。
)
1
顶盖
2
接触面板盖
3
上部盖（左・右）
4
侧面盖（左・右）
5
前面开闭盖
6
下部盖（前・后）
7
温度调节箱（选购件）
※ 关于下记部位，无法对应涂饰颜色的变更。
・开闭盖框（黑色）
・安全挡板（黑色）
・温度调节装置
(MPA-14A)
（选购件）
(5)
(1)
(2)
(3)
(7)
(6)
(4)
