SP18P-L 2006.0601 - 2 - 重复定位的精度 重复定位的精度 : ±12.5 μ m 简单操作 印刷条件调整辅助功能 作为操作员的简单操作功能， 开发了印刷条件调整辅助 功 能。 根据 Panasonic 的丰富印刷实验数据库， SP18P-L 只需 选择生产品种即可设定标准印刷条件 。 只要按微调整或调 整按钮即可简单进行。 另外， 至今为止的操作画面都有保 存，根据使用环境能够自由使用。 准备交换模式 搭载了准备交…
SP18P-L 2006.0601
- 1 -
1.
概要
SP18P-L
是以实现「简易型高功能」为理念而开发的新型丝网印刷机。
作为手提电话・数码照相机、
PC
、
AV
、车载等实装领域的专用印刷机开发而成。
通过限定印刷领域，在
Panasonic
累积的印刷实验数据基础上，实现了简单操作的印刷条件调整。另外，对应
环境问题，电力消费削减到以往机种的
39%
。
■ 印刷品质
・ 有实绩的「全流式印刷工艺」，进一步发展为「直流式印刷工艺」
・ 以焊锡点印刷工艺为基础开发的高品质脱版控制「高速多种脱版控制」
・ 采用了使清洁后的焊膏转印量稳定化的「柔和清洁」。
■ 简单操作
・ 只需选择菜单能够简单编制印刷条件数据的「印刷条件调整辅助功能」
・ 通过｢准备交换模式｣防止每位操作员的偏差
・ 通过新操作画面构成提高操作性
■ 环境对应
・ 电力消费削减到以往机种
(SP60P-L)
的
39
％
2.
特长
印刷品质

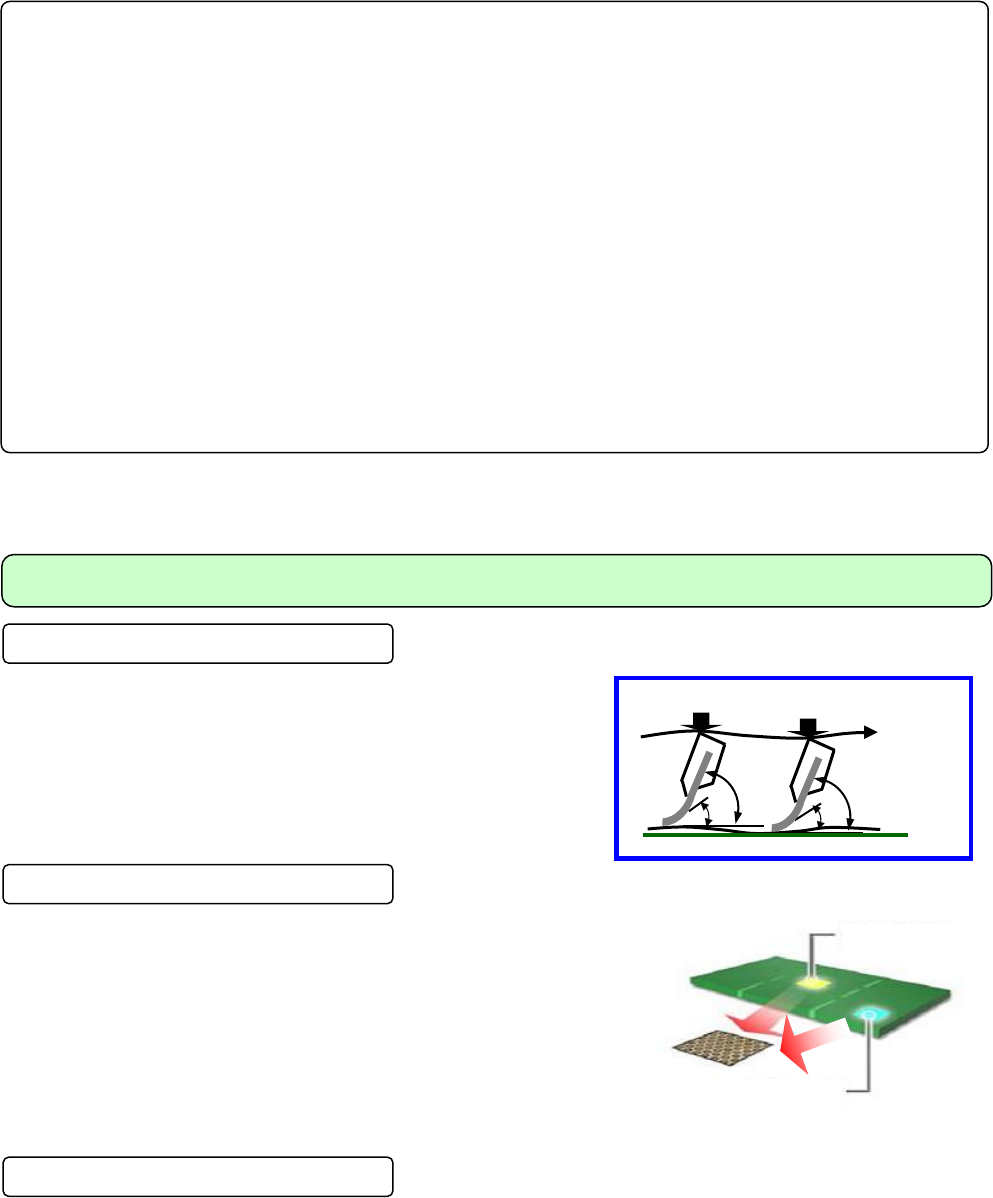

直流式印刷工艺
通过全流式印刷工艺更一步进化而成的印压控制技术，开发了最
适合于金属刮刀的印刷工艺。
使用金属刮刀、塑料刮刀时，对基板全面能够进行稳定的焊膏充
填。
高速多种脱版控制
高速多种脱版是在印刷难易度非常高的焊锡点印刷中编制的脱
版控制方式。在
SP18P-L
的脱版控制，针对实装印刷实现用户
化。
在微小芯片和
CSP
等的精密化发展的实装领域印刷中，实现了
良好的印刷品质。另外，还能够选择以往的等速脱版控制和能够
任意编辑脱版动作的多等级速度控制。
柔和清洁
对焊膏高度吸引力，使网板的开口部内的助焊剂，在没有固化时吸出剩余焊膏，同时通过清洁网板的背面，实现稳
定的焊膏转印量。
θ
60
°
θ
60
°
P
＝
一定
θ
＝
一定
P
P
实现基板全面的稳定形状・转印量
基板中央部
基板端部
SP18P-L 2006.0601
- 2 -
重复定位的精度
重复定位的精度
: ±12.5 μm
简单操作

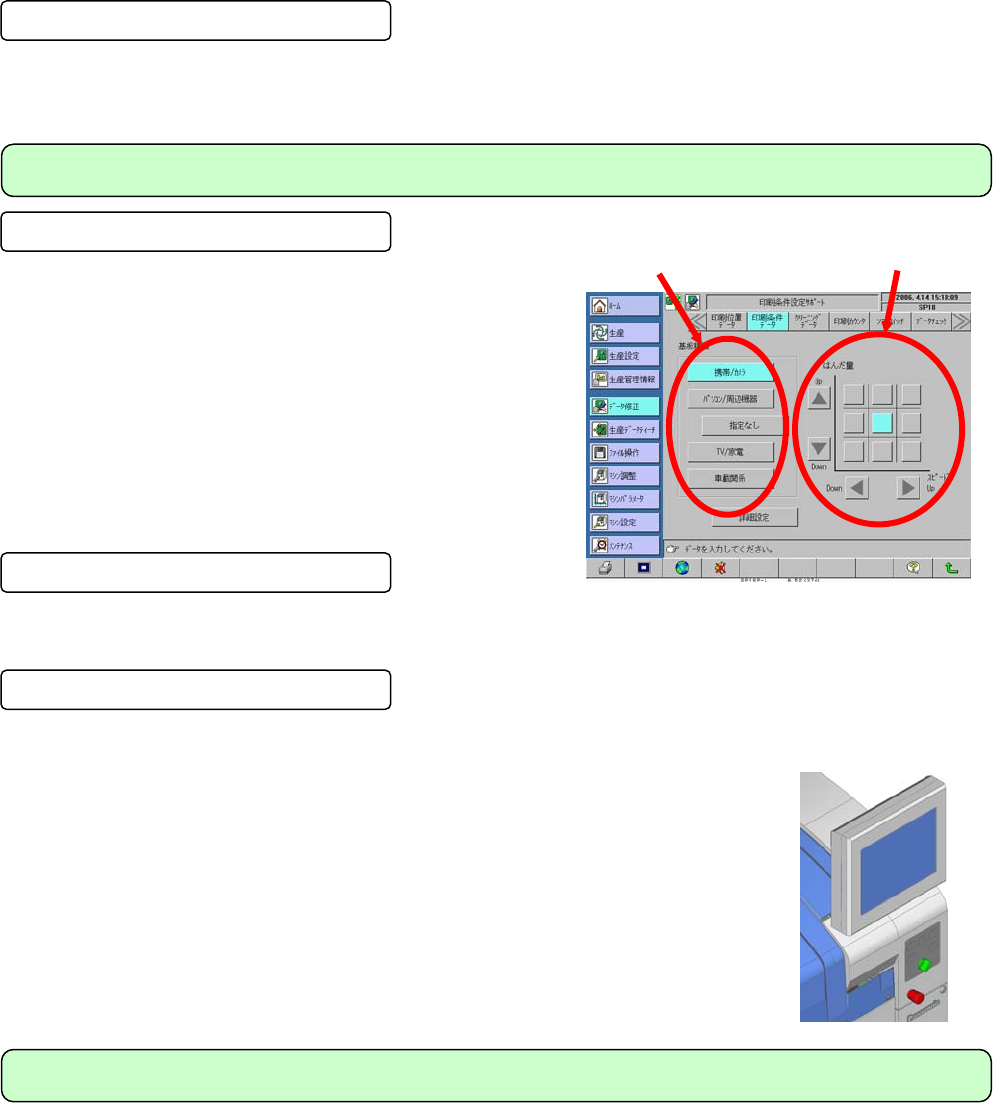

印刷条件调整辅助功能
作为操作员的简单操作功能，开发了印刷条件调整辅助功
能。
根据
Panasonic
的丰富印刷实验数据库，
SP18P-L
只需
选择生产品种即可设定标准印刷条件。只要按微调整或调
整按钮即可简单进行。另外，至今为止的操作画面都有保
存，根据使用环境能够自由使用。
准备交换模式
搭载了准备交换时进行一连的操作步骤所需的专用模式。只需按菜单的顺序操作，就能够进行确实的机种切换。
LCD
彩色接触面板
在操作部采用了
LCD
彩色接触面板。显示清晰易懂，以单击式即可切换日文、英文、中文。
■ 等级操作
将操作画面分为操作员・工程师・维护人员各模式，同时因为将画面构成简略至
最小限度，所以能够最小限控制误操作。
■ 树状跳跃功能
从任一画面都能移动至主菜单画面，提高了操作性。
■ 维护显示功能
根据运转时间显示日常・周一次・月一次检查等。
另外，检查日期被保存。
环境对应
SP18P-L
考虑到世界关心的环境问题，通过对电源规格的重新研讨，电力消费削减到以往机种的
39
％。
选择生产项目开关 条件选择开关
SP18P-L 2006.0601
- 3 -
3.
规格
3.1
基本规格
机种名
: SP18P-L
电源 ・额定电源 单相
AC 200/220/230/240 V ±10 V
・频 率
50 Hz/60 Hz
・额定容量 主体
(
包括鼓风机・真空泵
)
最大
1.4 kVA
※ 温度调节装置是另外电源。
※
鼓风机启动电流为
30 A, 2.0 s
。
(
启动电压为
AC 200 V
时
)
在选定
1
次电源
AVR(
稳定性电源
)
等的容量时请加以考虑。
空压源 ・供给气压
Min. 0.5 MPa
～
Max. 0.8 MPa
(
运转气压是
0.5 MPa
～
0.55 MPa)
・供给空气量
30 L/min [
标准
]
(
※
)
※
[
标准
] (ISO/DIS 5598)
温度
: 20
℃ 绝对压力
: 101.3 kPa
相对湿度
: 65 %
设备尺寸 ・
W 1 100 mm × D 1 450 mm × H 1 430 mm
(
不包括手柄外径尺寸・监控器･信号塔
)
・
W 1 100 mm × D 1 536 mm × H 1 430 mm
(
包括手柄外径尺寸、不包括监控器･信号塔
)
重量 ・主体重量
1 250
kg
(
不包括标准构成、选购件
)
环境条件 ・温度
10
℃
～
35
℃
※
温度调节装置
(
选购件
)
连接时为
20
℃
～
30
℃。
・湿度
25 % RH
～
75 % RH(
但是无结露
)
・高度
海拔
1 000 m
以下
操作部 ・
LCD
彩色接触面板的对话式操作
(
主体前侧
:
标准配备
)
英文
/
日文
/
中文的单击式切换
识别画面显示
(
叠加画面
(
※
1)
显示基板
/
网板识别画面
(
※
2)
)
等级操作
(
操作员
/
工程师
)
※ 1:
在操作画面显示识别画面。
※
2:
不可同时表示基板照相机、网板照相机两者的画面。
涂饰颜色 ・ 标准颜色
白色
: W-13 (G50)
控制方式
・微机方式
程序
・ 品种程序数
主体内藏闪存储存器
: 100
品种
SD
卡
:
根据卡的容量而不同（最大对应
512 MB
为止）
PT200G
（选购件）
:
无限制（根据
PT
计算机的硬盘容量而不同）
其他
・ 程序功能
请参照
「
5.
其他的标准规格」。
・ 编制数据
请参照
「
PT200-G
规格说明书」。
・ 机器系统的更新方法
机器系统的更新，使用机器主体附属的
SD
卡。
需要将更新用
CD
的数据复制于
SD
卡的环境。
