SP18P-L 2006.0601 - 31 - 12. 尺寸图 机种名 : SP18P-L ( 单位 : mm) ∗∗ Remarks ∗∗ • 上图的缩小比例与实际机器在严格上 讲并不完全一致。 在研讨生产线构成、尺寸时 , 请另行索取资料。 温度调节装置 [ 选购件 ] ※ 温度调节装置设置在印刷机左右任 一侧的后方。 ( 请指定左侧或右侧。 ) 550 500 935 310 手柄 85 1 055 1 536 ( 手柄外部尺寸…
SP18P-L 2006.0601
- 30 -

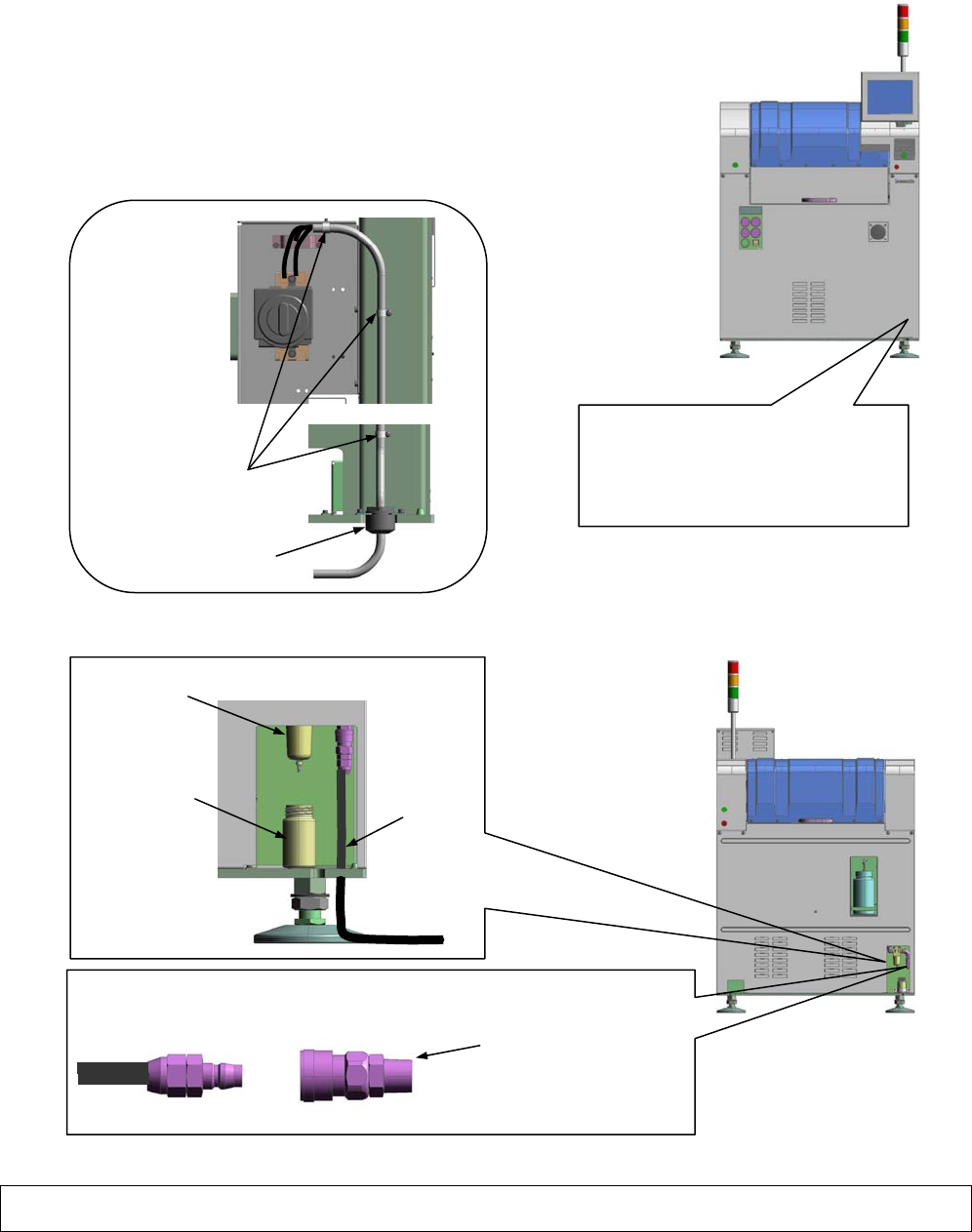

11.
电源・空气投入部
11.1
电源投入部
请使用
3
芯电缆、
AWG
＃
12
以上的电缆以连接电源。
(
本设备不包括此电缆
)
。
如下面左图所示
,
请进行在
3
处夹钳电缆的方法进行配线。
[
推荐
]
1.
端子连接销
生产厂家
:
日本压着端子
型号
: FV5.5-5
2.
电缆外径尺寸
φ13.5 mm
～
φ18.0 mm
3.
请必须用电缆夹具固定电缆，不使其被拖拉
(100 N)
、转动而发生移动。
11.2
空气投入部
∗∗
Remarks
∗∗
•
请客户准备电源电缆。
排水容器
湿气分离器
空气连结部
附属软管。（长度
: 5 m
）
（后面）
30SM-TS
（日东工器）
工厂侧配管连接口直
径
Rc3/8
空气软管
80PN
（日东工器）
（前面）
电源投入部
单相
, AC 200 V 3P
圆端子
(M5)
※不附属电源电缆。
电缆夹具
电缆夹具
（３处）
SP18P-L 2006.0601
- 31 -

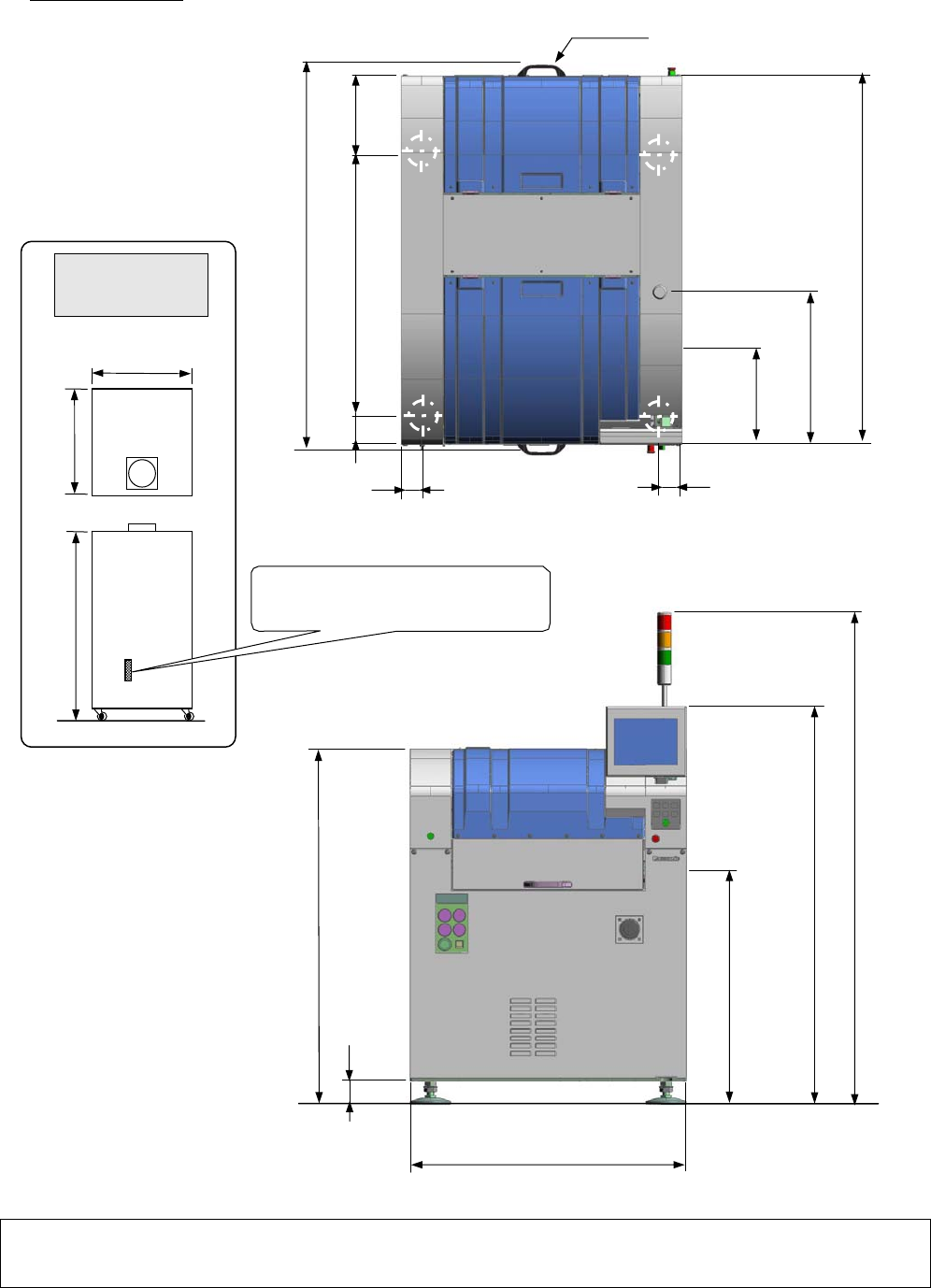

12.
尺寸图
机种名
: SP18P-L
(
单位
: mm)
∗∗
Remarks
∗∗
•
上图的缩小比例与实际机器在严格上讲并不完全一致。
在研讨生产线构成、尺寸时
,
请另行索取资料。
温度调节装置
[
选购件
]
※ 温度调节装置设置在印刷机左右任
一侧的后方。
(
请指定左侧或右侧。
)
550
500
935
310
手柄
85
1 055
1 536
(
手柄外部尺寸
)
370
(
基板替换基准
)
1 450
(
盖外部尺寸
)
900
(
基板替换高度
)
1 600
2 000
100
1 100
1 430
■电源投入部
单相
, AC 200 V 3P
圆端子
(M4)
600
80
80
SP18P-L 2006.0601
- 32 -
客户商谈室
客户⇔市场解决方案总括部⇔回答部门
(
原本
)
FAX
：
0942-84-2636
【
Panasonic Factory Solutions Co.,Ltd.
市场解决方案总括部】
营业负责
代理店负责
★此表是回答客户咨询而用，并不是保证规格和性能之证明。
分 类
(
分类之处不必填写
)
客户名 日期
机种名
填写人
序列号
生产品种 通信、电脑、车载
问题
1
．是何问题／如何处理
2
．如何发生／希望如何对应
3
．是何状态／是何原因
★若附上「印刷条件调整表」，能更具体的提供方案。
印刷难易度？
QFP,
连接器
0.65
p,
0.5
p,
0.4
p,
0.3
p
(
其他：
)
BGA, CSP
1.0p, 0.8p, 0.5p (
其他：
)
芯片
3216,2125, 1608, 1005, 0603
(
其他：
)
有关网板
生产厂家
制法 层积、蚀刻、激光
(
其他： )
有关焊膏
型 号
回 答
所属：
1
．原因
2
．对策
3
．其他
生产厂家
■ 本公司随时接收客户的咨询。
「不易设定印刷条件」「不能维持所希望的印刷品质」等等，如有困难或发现有何问题时请随时咨询。
