DX200 的更适合喷涂的功能 自定义设定项目 校准输出 使用喷涂系统设定画面， 可任意设定有关喷涂条件设定的设定项目名称、 单位、 输出形式， 对应各种喷涂设备。 喷涂设备输出的指令值和实际喷涂设备输出特性不一致时， 通过校准设定可对喷涂设备输出的指令值进行补正。 · 喷涂设备特性 · 喷涂条件 · · 时间图表 · 喷涂输出测试 【喷涂设备特性画面】 【喷涂条件画面】 【喷涂系统设定画面】 反映在以下画面 校准设定 【设备输出比指令…
Solution 2
■
控制柜
DX200
规格
*:
使用防爆示教器时，必须进行专用接地（接地抵抗
10 Ω 以下）。
■
编程示教器规格
项目 规格
构造 防尘构造
IP54
外形尺寸
600 (W)×520 (D)×1069 (H) mm (
无变压器
) / 600 (W)×520 (D)×1349 (H) mm (
有变压器
)
概略质量
150 kg (
无变压器
) / 250 kg (
有变压器
)
冷却方式 间接冷却
周围温度 通电时
: 0 ˚C to +45 ˚C,
保管时
: −10 ˚C ~ +60 ˚C
相对湿度
10% ~ 90%RH (
无结露
)
震动
4.9 m/s
2
(0.5 G)
以下，设置在非危险区域
电源规格
无变压器
:
三相
200 V (+10% ~
－
15%), 50/60 Hz (± 2%)
三相
220 V (+10% ~
－
15%), 60 Hz (± 2%)
有变压器
:
三相
380 V (+10% ~
－
15%), 50/60 Hz (± 2%)
接地
接地抵抗
100
Ω
以下专用接地
*
输入输出信号
专用新号
:
输入
28
，输 出
7
通用信号
:
输入
40
，输 出
40 (
专用分配
:
输入
24
，输 出
24
通用分配
:
输入
16
，输 出
16)
最大输入输出信号
(
选项
):
输入
4096
，输 出
4096
位置控制方式
串行通信方式
(
绝对值编码器
)
内存容量
JOB: 200,000
程序点
, 10,000
机器人命令
CIO
梯形图
:
最大
20,000
程序点
扩展插槽
PCI: 2
插槽
LAN (
上位连接
) 1 (10BASE-T/100BASE-TX)
串口
I/F
RS-232C: 1 ch
控制方式
软件伺服
驱动单元
AC
伺服用伺服包
(
机器人用
+
外部轴
(
选项
))
项目 标准型 防爆型
外形尺寸
169 (W)×50 (D)×314.5 (H)mm 235 (W)×78 (D)× 203 (H)
mm
概略质量
0.990 kg 1.30 kg (
电缆除外
)
材质 强化塑料
外部存储
CF
卡
, USB
接口
(1
接口
)
显示屏
5.7
英寸彩色
LCD,
触摸屏
640×480
像素
(
汉字、平假名、片假名、英数字、其他
)
5.7
英寸黑白
LCD,
白色
LED
背灯
,
触摸屏
320× 240
像素
(
汉字、平假名、片假名、
英数字、其他
)
防爆规格
TIIS (
日本
)
，
FM (
北美
)
，
ATEX (
欧洲
)
，
KCs (
韩国
)
保护等级
IP65 IP54
电缆长度
标准
8 m,
最大（选配）
: 36 m (
追加延长电缆
)
标准
8 m, (
可选配
20 m
电缆
),
最大（选配）
: 50m(
追加延长电缆
)

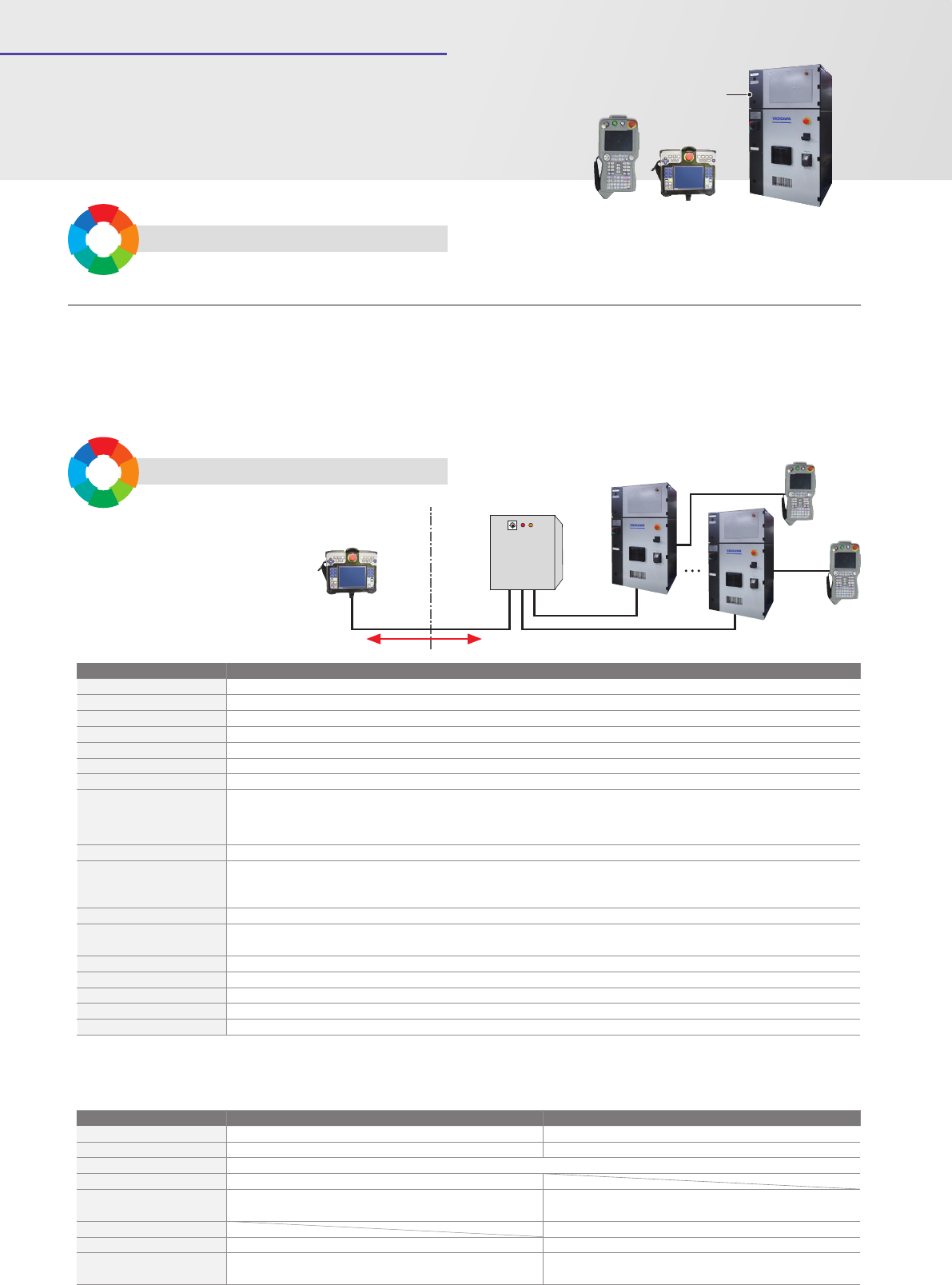

DX200
机器人控制柜
适用喷涂用途的由组件构成的小型控制柜
通过切换箱（选项）
1
台防爆示教器最多可控制
8
台
·
标准的机器人控制柜上部搭载有喷涂组件（防爆功能模组），实现了更适用于喷涂用途的专用控制柜
·
控制柜的高度与现有机型相比减少约
25%
·
示教编程器分为标准型和可在危险区域使用的防爆型
编程示教器
(
标准
)
控制柜最多可切换
8
台
非危险区域危险区域
DX200
编程示教器
(
防爆型
)
切换箱
客户需求
使设备紧凑！
设备标准化！
客户需求
机器人控制柜DX200
(
无变压器规格
)
编程示教器
标准型 防爆型
喷涂组件
(
搭载防爆功能模组
)
14

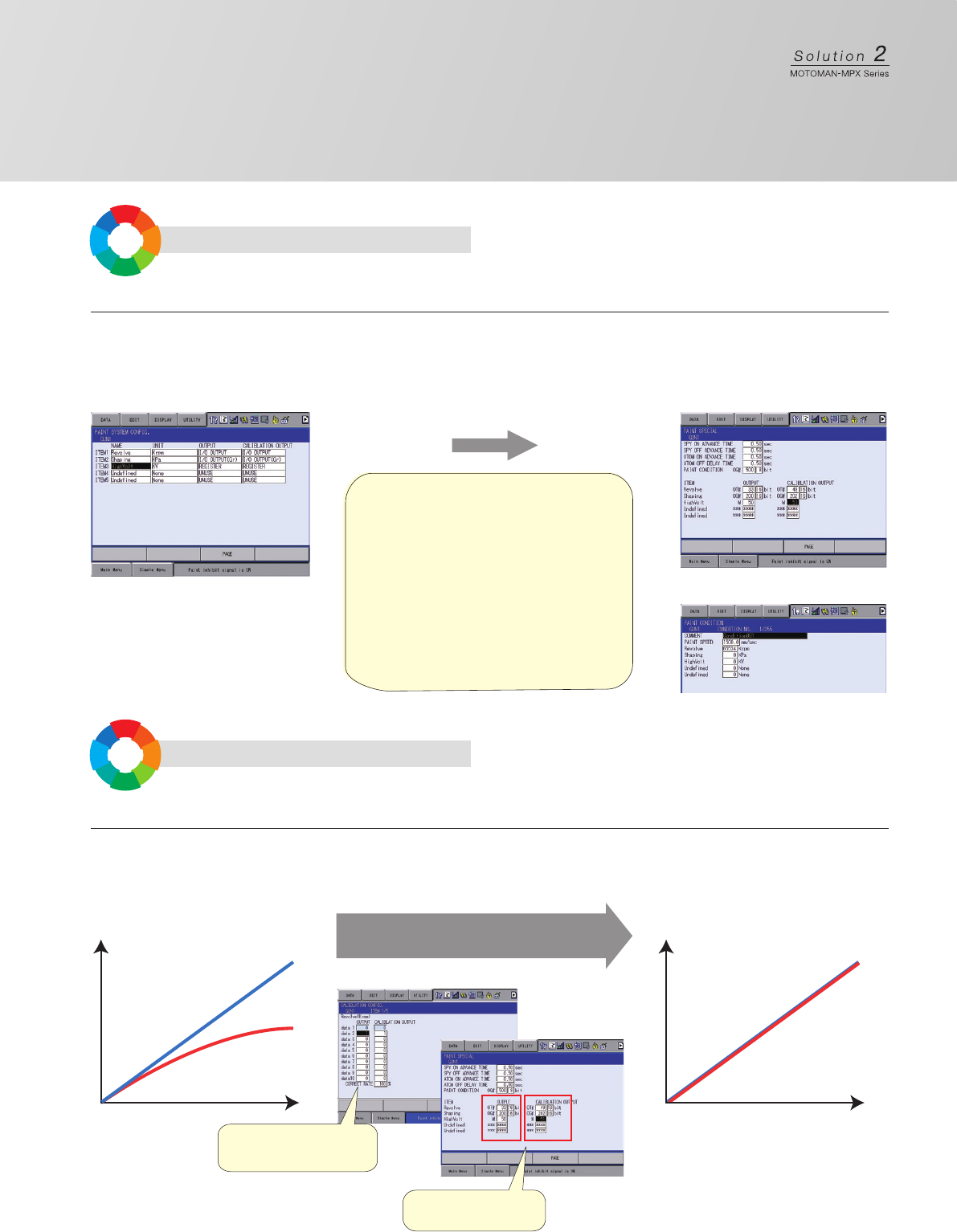

DX200
的更适合喷涂的功能
自定义设定项目
校准输出
使用喷涂系统设定画面，可任意设定有关喷涂条件设定的设定项目名称、单位、输出形式，对应各种喷涂设备。
喷涂设备输出的指令值和实际喷涂设备输出特性不一致时，通过校准设定可对喷涂设备输出的指令值进行补正。
·
喷涂设备特性
·
喷涂条件
·
·
时间图表
·
喷涂输出测试
【喷涂设备特性画面】
【喷涂条件画面】
【喷涂系统设定画面】
反映在以下画面
校准设定
【设备输出比指令值小时】 【改善至理想的设备输出】
输出比输出值更大的指令值，
改善数值
根据喷涂设备特性补正
目标值
目标值
实际输出
设备输出
指令值
根据设定进行输出补正
指定输出信号编号
补正前 补正后
实际输出
指令值
设备输出
设备标准化！
提高喷涂质量！
客户需求
客户需求
15
Solution 2

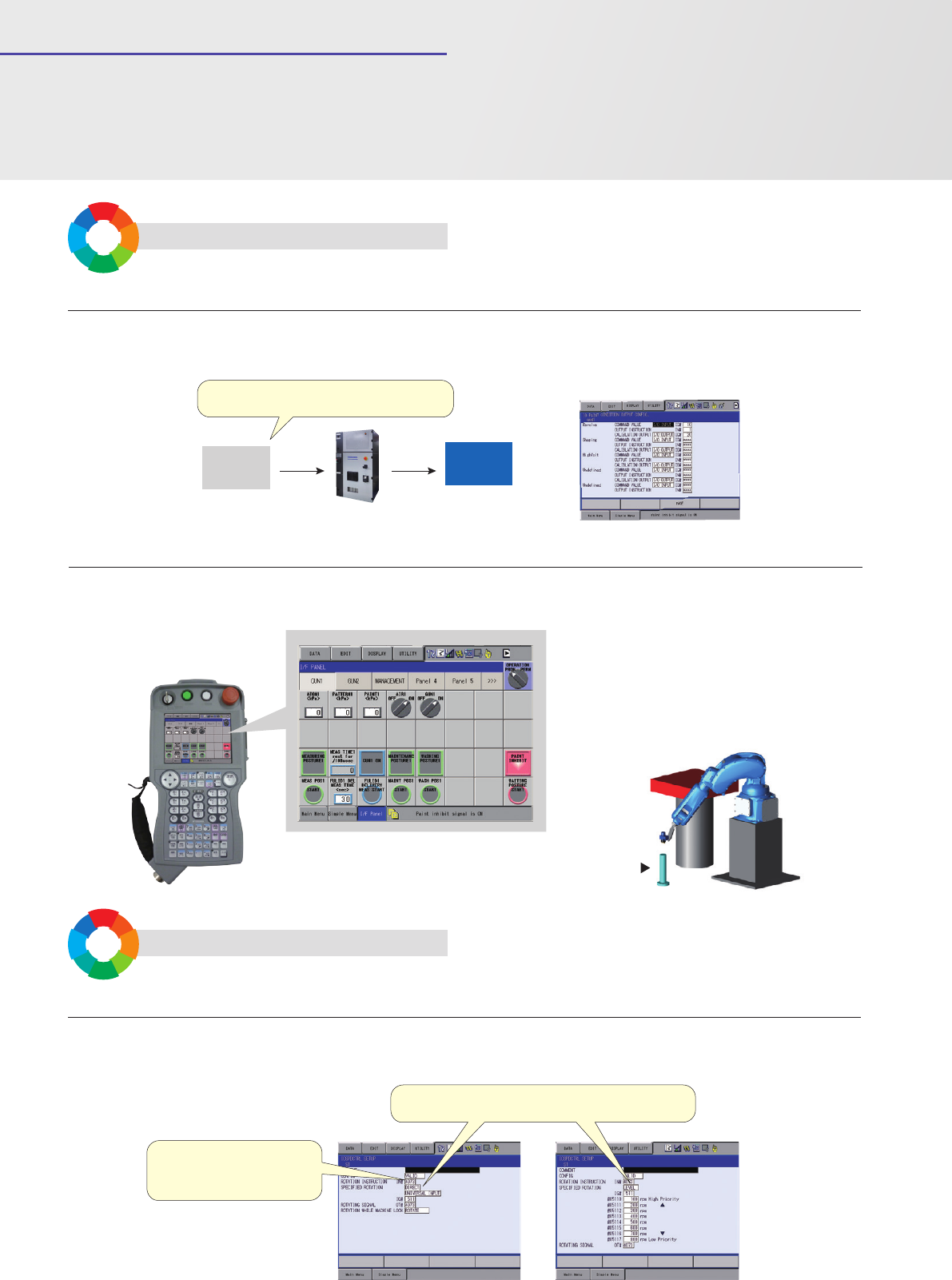

I/O
喷涂条件输出
I/O
速度控制功能
无需执行
PAINTSET
命令，通过输入信号的指令值可进行喷涂设备的喷涂条件输出控制。
无需执行程序的速度控制命令，通过外部信号的输入进行外部轴的速度控制动作。
可用于在喷涂用途中主要使用的泵轴的控制等。
设定进行旋转指示的
通用输入信号编号
旋转数从【直接】、【等级】的方式设定
DX200
的喷涂功能
接口面板功能
通过接口面板功能可进行直观的动作，简单地进行复杂的操作。
【使用场合】操作时
·
喷涂量测定
·
焊枪维护
·
焊枪清洁
【面板画面】
通过操作面板测定喷涂量
姿势可配合设备自由设定
可从上位PLC直接控制喷涂机
PLC
喷涂机
DX200 机器人控制柜
【I/O喷涂条件输出设定画面】
客户需求
设备标准化！
客户需求
提高喷涂品质！
