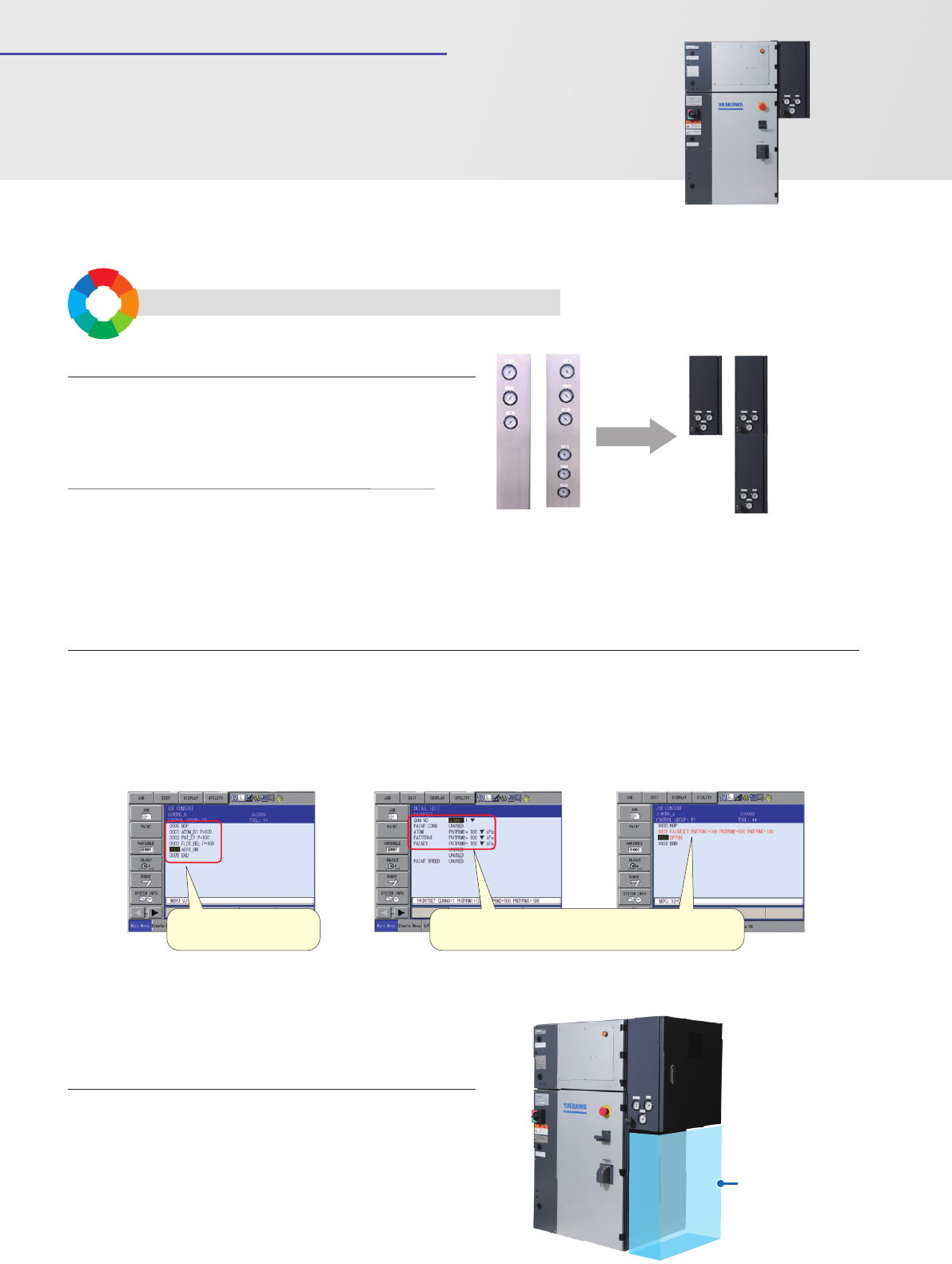

Solution 3
喷涂机用气体柜
MPXAP
自由的设置方法
·
可单体设置或安装在
DX200
侧面
·
可自由安装在控制柜外
·
可对应单枪更改为双枪的规格变更
实现小型化
·
单枪规格时，气体柜的小型化节省了空间
丰富的标准功能
·
手动操作时
→
通过专用
JOB+
面板功能可进行更为直观的操作
·
自动运行时
→
通过宏命令可实现和现有产品相同的操作
→
可生成使用了喷涂机控制功能的程序
更改尺寸
现有机型
对应气体柜
○
单枪、双枪规格
150 (W)×520 (D)×1350 (H) mm
DX200
对应气体柜
○
单枪规格
200 (W)×520 (D)×500 (H) mm
○
双枪规格
200 (W)×520 (D)×1000 (H) mm
可扩展为双枪
提高维护性
·
通过在柜门安装把手实现顺畅的开闭
减少设置时间
可与
MPX
系列自由组合，缩短设置时间。
单枪 单枪双枪 双枪
客户需求
减少设备的设置和维护工数！
【专用宏命令生成画面】 【喷涂机控制功能 PAINTSET
命令设定画面】
【程序生成画面】
【现有的使用方法】 同等的使用下，可适用喷涂适用功能。
18
■

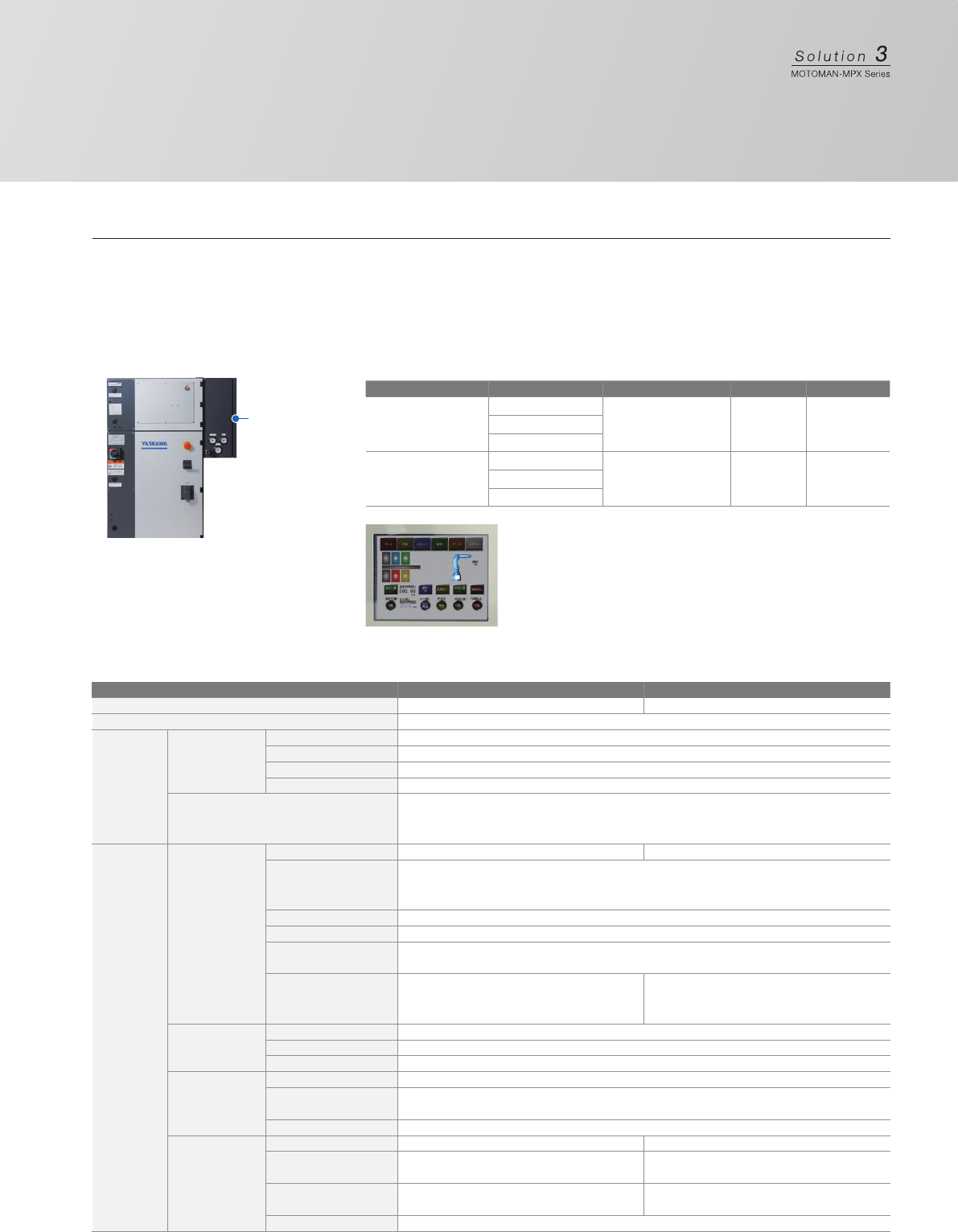

气体柜
MPXAP
规格
项目
DeviceNet Analog
规格
型号
MPXAP-D*** MPXAP-A***
外形尺寸
500 (W)×200 (D)×500 (H) mm
一次空气 油雾分离器
(
选项
)
型号
AFM40-04B-
***
(SMC)
规格 禁油规格
额定流量
1,100 L/min (
输入压力
0.7 MPa
时
)
使用压力
0.05-1.0 Mpa
连接口径
ø12 (
柜背面
)
油雾分离器（选项）安装时 ：油雾分离器
IN
侧
油雾分离器（选项）未安装时 ： 气体柜一次空气供给口
喷涂机控制 电气比例阀
型号
ITV2050-DE2L-
***
(SMC) ITV2050-312L-
***
(SMC)
规格
·
无阶段规格
·
禁油规格
·
雾化、扇型、喷涂量的个别控制
设定压力范围
0.005-0.9 Mpa
数量
3 pcs
连接口径
ø10 (
柜背面
):
雾化、扇型
ø6 (
柜背面
):
吐出量
压力计
无
(
可在示教器上显示
)
型号
: G46-10-01-C-
***
(SMC)
显示范围
: 0-1.0 MPa (
柜前部
)
数量
: 3
个
气动阀
型号
VPA342-1-02A-F-
***
(SMC)
规格 禁油规格
数量
2
个
设置于电气比例阀（雾化、扇型）输出侧
精密比例阀
型号
ARP30-03BG-3-
***
(SMC)
规格
·
禁油规格
·
电磁阀原压调整用
设定压力范围
0.008-0.6 MPa
电磁阀
型号
SY5A00-5Z1-
***
(SMC) VQZ215-5LO1-
***
(SMC)
规格
·
双电磁阀
·
禁油规格
·
单电磁阀
·
禁油规格
数量
2
个
(4
信号
)
枪触发、预备、雾化、扇型
4
个
(4
信号
)
枪触发、预备、雾化、扇型
连接口径
ø6 (
柜背面
) (
枪触发、预备
)
通讯形式 喷枪规格 压力显示
DX200
设定 触摸屏
DeviceNet
单枪
数字量
( 面板)
主 可对应
双枪
追加单枪
模拟量
单枪
模拟量
( 柜侧面)
-
可对应
双枪
追加单枪
▲
触摸屏
(
选项
)
丰富的种类
·
现有机型的模拟量通信规格之外，配合周边设备的通信形式，还追加了
DeviceNet
规格的产品
·
与防爆示教器组合或使用高性能时，通过追加触摸屏，除了与接口面板功能同等的操作，可进行机器人和喷涂机的状态管理等高级的使用
可选择通信方式
19

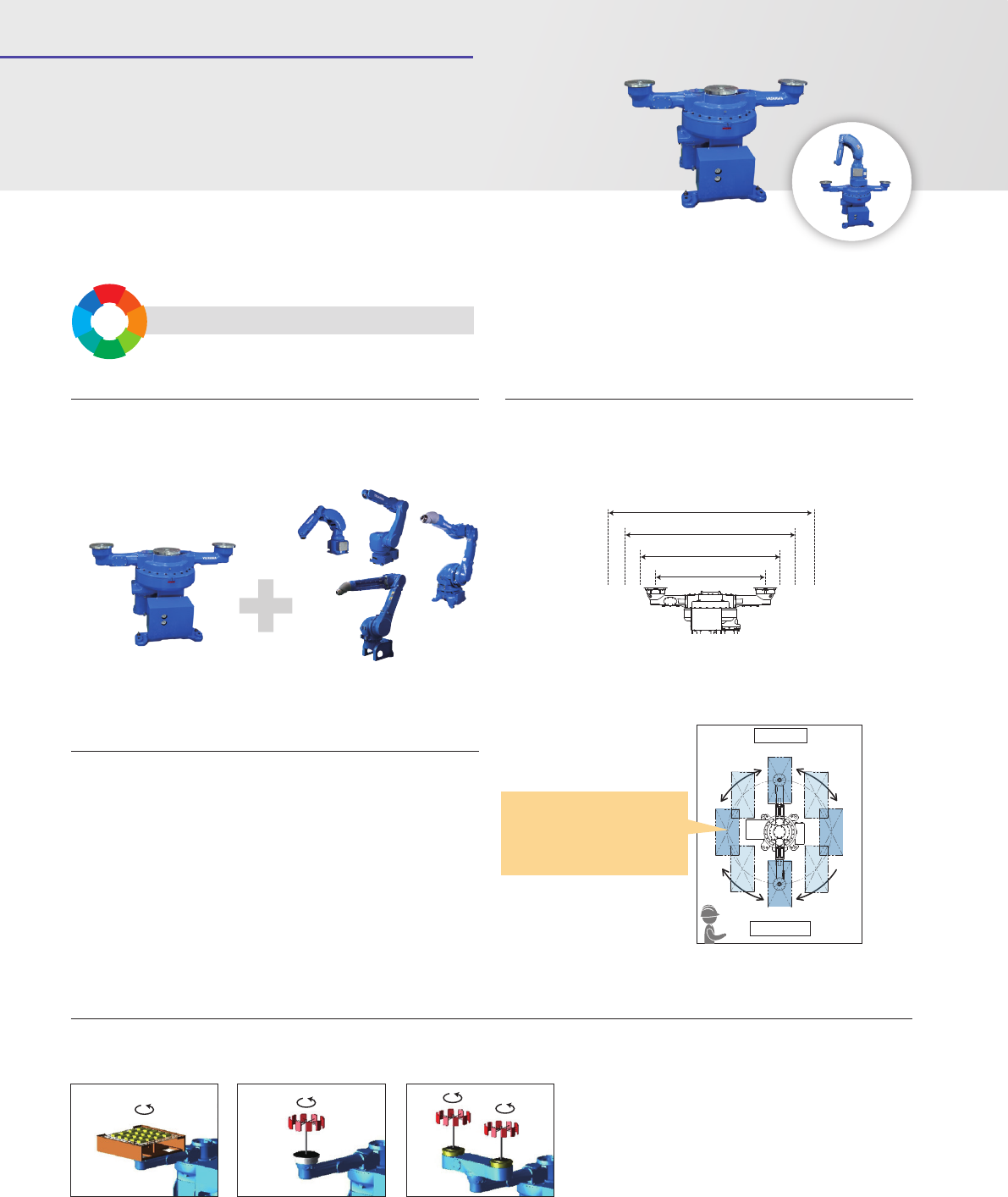

Solution 4
旋转式工件供给装置
MOTOFEEDER II
可对应各种喷涂的旋转式工件供给装置
以丰富的种类紧凑、顺畅地对应各种喷涂。
搭载构想图
大幅减少设备投资成本 节省空间设置
减少工件的移动干涉
对应旋转喷涂
·
有了喷涂机器人、
MOTOFEEDER
Ⅱ和喷涂机，无需追加传送带等大
规模设备就可以开始生产
·
1200
、
1400
、
1600
、
1800mm
转台间距的转台产品线，为省空间化
作出贡献
·
通过改善转台动作，避免长件工件移动时工件与壁面的干涉
·
可对应高效率的旋转喷涂。在通常的转台上可选择增加单旋转
/
双旋转
1400 mm
1600 mm
1800 mm
1200 mm
通过顺时针并行结构，
维持工件方向
进行工件供给
喷涂
工件设置
转台 双旋转单旋转
客
户
需求
减少设备设置成本！
