Solution 1 客户需求 实现高品质喷涂的丰富产品线 MPX 系列 使设备更紧凑！ 三种可选择的设置方式 扩大有效动作范围 · 根据客户的设备有三种设置方式可自由选择， 实现灵活的布局 · 通过重新评估机器人关节位置 （ S/L 轴无偏置） ， 与现有机型相比可更接近机器人和工件进行配置， 有效活用机器人旁的区域 * 壁挂式设置时 S 轴有动作限制。 MPX1150 动作范围 现有机型动作范围 60 ° 60 ° 90 ° 90 …
配合需要喷涂的工件进行选择
易于喷涂大型工件
得益于
MOTOFEEDER
Ⅱ的丰富的臂长种类，可选择
[
全喷涂机器人
]+[
自由设置方法
]
，以对应各种喷涂方式。
通过大型喷涂机器人的广动作范围和
MOTOFEEDER
Ⅱ的旋转台协作，可对工件的纤细部分进行喷涂。由于转台为机器人的外部轴（伺服控制），
可在任意角度停止，可进行协调控制。

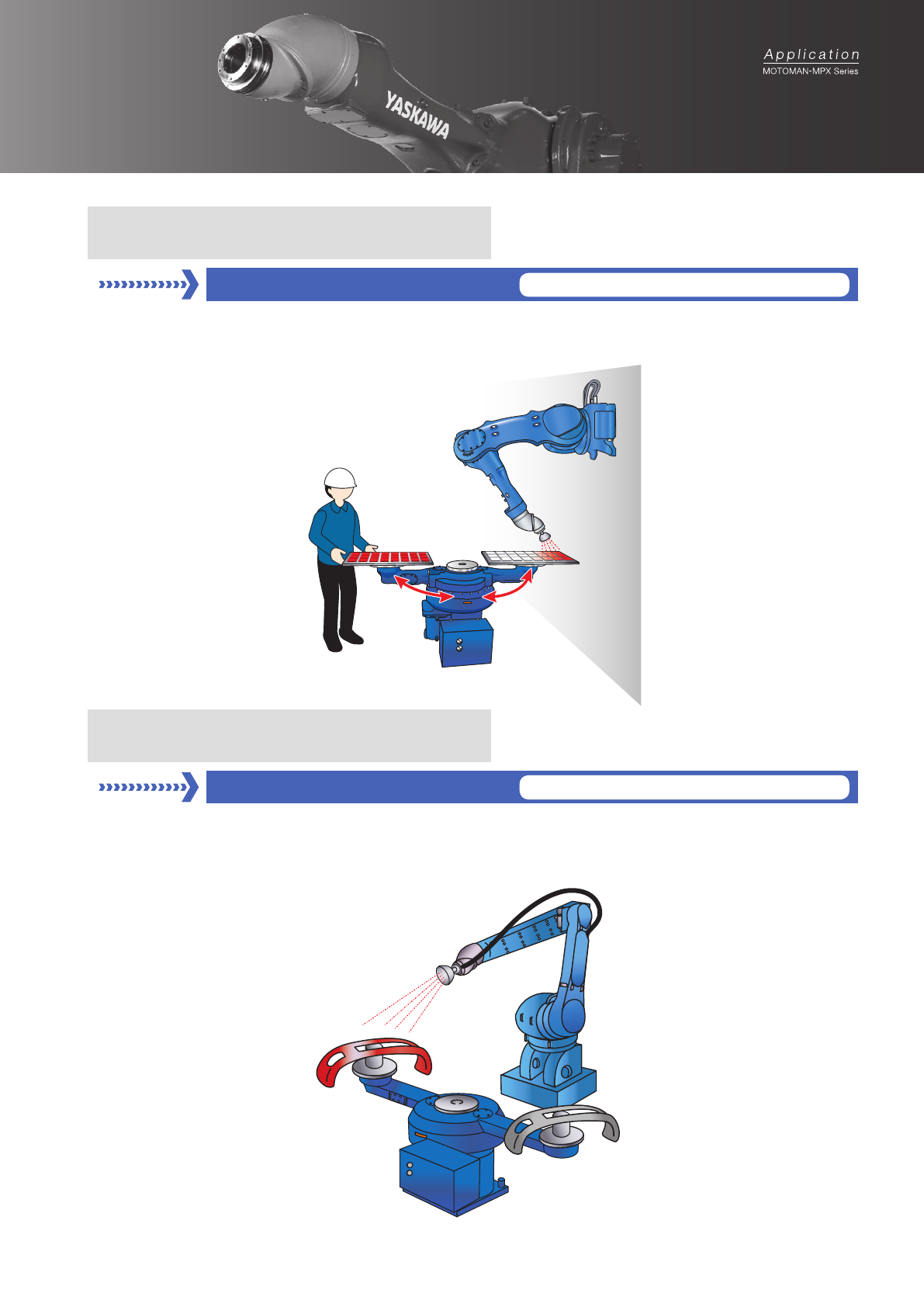

自由组合
适用大工件
对应
MOTOFEEDERII+MPX2600 (
设置在壁挂式附近
)*
对应
MOTOFEEDERII+MPX3500 (
置地式
)*
*:
对应机型的详细信息请咨询本公司营业部门。
7
Solution 1
客户需求
实现高品质喷涂的丰富产品线
MPX
系列
使设备更紧凑！
三种可选择的设置方式
扩大有效动作范围
·
根据客户的设备有三种设置方式可自由选择，实现灵活的布局
·
通过重新评估机器人关节位置（
S/L
轴无偏置），与现有机型相比可更接近机器人和工件进行配置，有效活用机器人旁的区域
*
壁挂式设置时
S
轴有动作限制。
MPX1150动作范围
现有机型动作范围
60
°
60
°
90
°
90
°
动作范围扩大
置地式
*
壁挂式 倒挂式
8
由于溶剂系喷涂造成的
可燃性气体环境
封入洁净气体
可燃性
气体
可燃性
气体
可燃性
气体
可燃性
气体
机型
MOTOMAN-
伸出口
MPX1150
右面、下面、左面
MPX1950
背面、下面
MPX2600
右面、背面、左面
MPX3500
右面、背面、左面
客户需求
客户需求
客户需求
使设备更紧凑！
降低运行成本！
减少设备安装和维护时间！
可选择供电电缆的伸出口
消耗气体少的内压防爆构造
在非防爆环境中可接线
·
可选择供电电缆的伸出口，故可配合客户的设备进行灵活的布局
·
由于其封入式内压防爆构造，比起通风式内压防爆构造可减少运行时的气体消耗
·
在非防爆环境中可进行中继电缆和接头的接线
·
无需中继箱，提高维护性
下面
右边
左面
维护外壳
防爆环境
非防爆环境
可连接接头
无需中继箱
▼
各机型伸出口
MPX1150
的伸出口
▼
