COGNEX Barcode-Leser Ausgabe 02/2018
11
3 Konfiguration der Leser
In diesem Dokument sind NICHT alle Funktionen der einzelnen Menüs der Bedienoberfläche
beschrieben.
Es werden nur die wichtigsten Funktionen angesprochen, die für den Betrieb in den SIPLACE-
Maschinen erforderlich sind. Die einzelnen Funktionen sämtlicher Menüs sind in den offiziellen
COGNEX-Dokumenten beschrieben. Sie können diese Dokumente von der Homepage der Fa.
COGNEX (http://www.cognex.com unter: Support / DataMan Support / Dokumentation)
herunterladen und einsehen.
HINWEIS / NOTICE
Die Konfiguration sämtlicher LP-Barcode Leser (egal, ob COGNEX oder SICK) muss, je
nach Maschinen-Typ, unterschiedlich erfolgen. Die individuelle Programmierung der
Leser ist aufgrund der unterschiedlichen Transportsteuerungen und deren jeweiligen
RS232-Verbindung zwingend erforderlich.
Bei Maschinen der X- bzw. D-Serie (SOKO) sind die Leser in Reihe (Daisy Chain Verbindung) mit
der TSP (Versionen 10x, 20x und 30x) verbunden.
Bei Maschinen der SX-Serie (Standard), der X-Serie S und TX-Serie (jeweils SOKO) sind die Leser
parallel mit der TSP (Version 4xx) verbunden.
HINWEIS / NOTICE
Weitere Informationen zu diesem Thema finden Sie in der TI2016-05V03.
Mit der Konfigurations-Software "DataMan 5.7.0 Setup Tool" können sowohl die neuen COGNEX-
Leser vom Typ DM150Q-MAX als auch die älteren Geräte vom Typ DM100X konfiguriert werden.
Aufgrund der unterschiedlichen Hard- und Firmware sind jedoch nicht alle hier im Folgenden
beschriebenen Funktionen beim DM100X möglich.

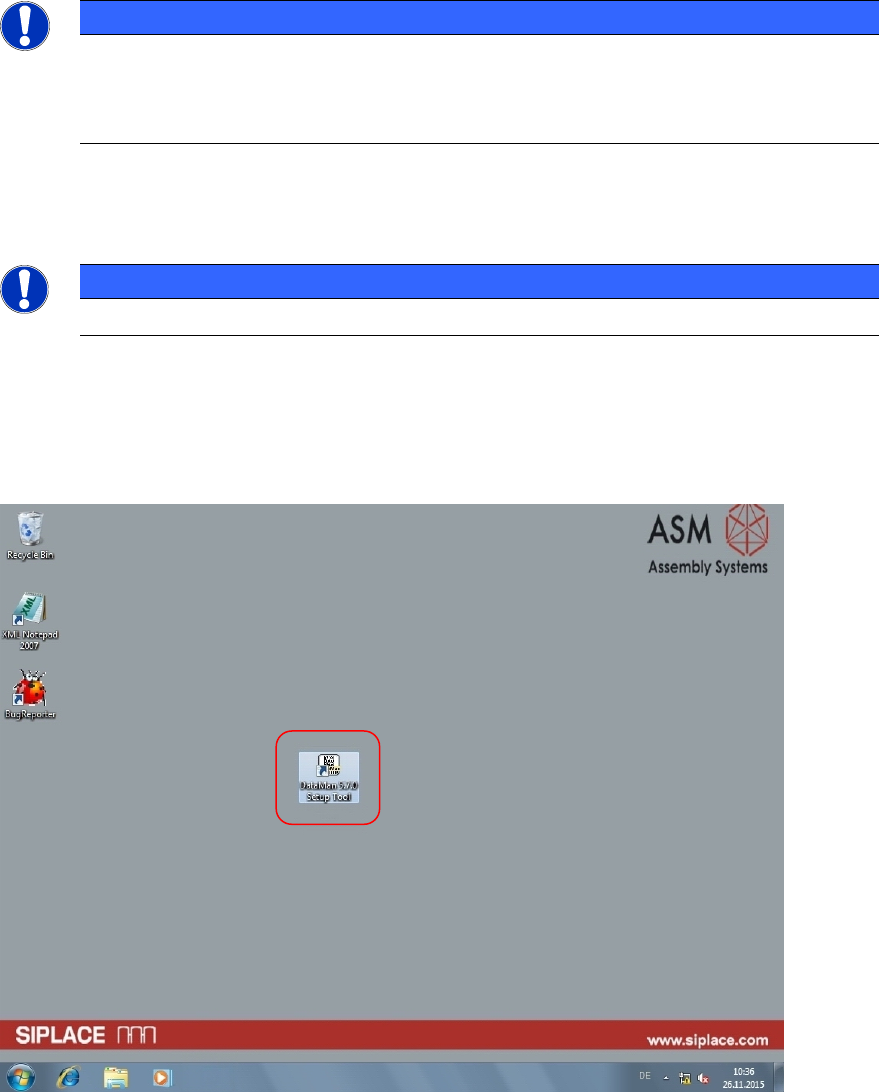

► Starten Sie die Software durch einen Doppelklick auf das Icon "DataMan 5.7.0 Setup Tool".
COGNEX Barcode-Leser Ausgabe 02/2018
12

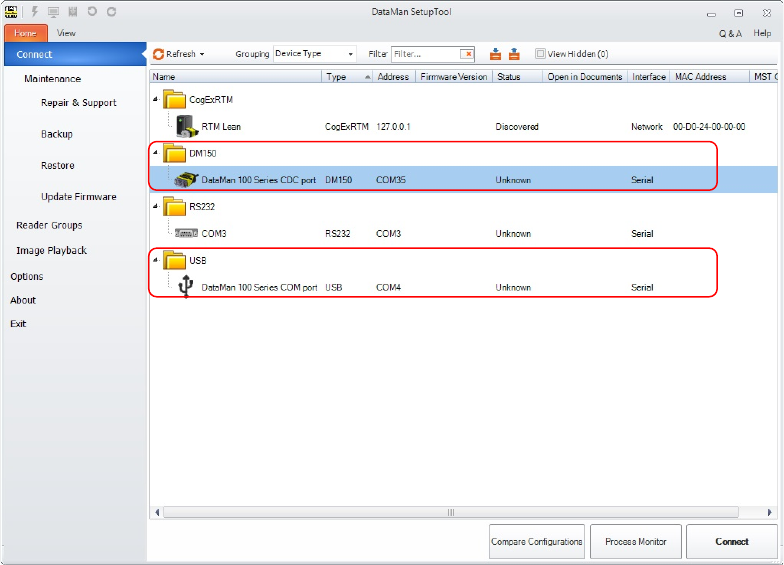

Im folgenden Beispiel sind zwei Geräte über die USB-Schnittstelle mit dem Rechner verbunden.
Den Geräten sind die virtuellen COM-Ports "COM35" und "COM4" zugeteilt und ihr jeweiliger
Status ist noch nicht bekannt.
Die Vergabe der virtuellen COM-Ports erfolgt individuell durch den verbundenen Rechner und kann
bei jedem angeschlossenen USB-Teilnehmer variieren.
Die beiden Ordner "CogExRTM" mit Adresse "127.0.0.1" und "RS232" mit Adresse "COM3"
werden in der Software automatisch angezeigt – selbst, wenn gar kein Gerät angeschlossen ist.
