COGNEX Barcode-Leser Ausgabe 02/2018
24

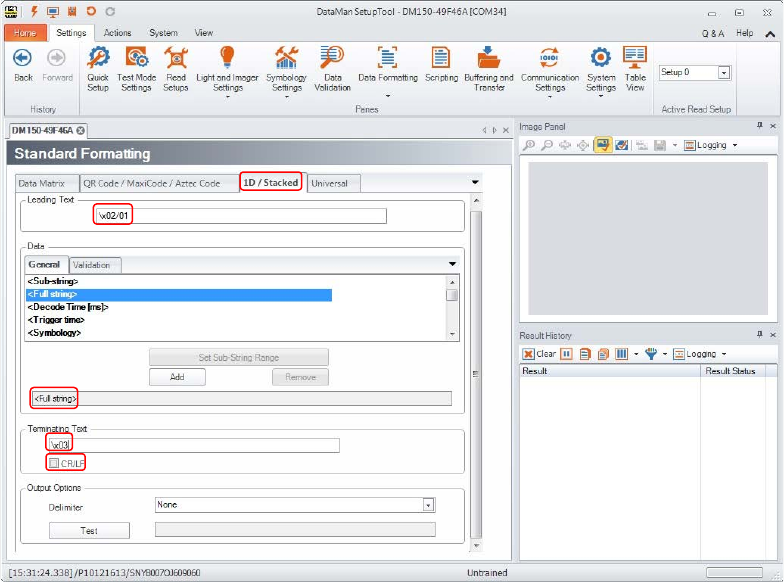

Bei der Standardformatierung "Data Matrix” oder "1D / Stacked" oder "QR Code / MaxiCode / Aztec
Code" muss in jeder verwendeten Ausgabemaske jeweils ein Startzeichen, die Code-Information
und das Endezeichen formatiert werden (siehe eins von drei möglichen Beispielen in folgender
Abbildung).
Diese Ausgabemaske wird dann auch nur für die entsprechend gelesene Code-Art angewendet –
also entweder für "Data Matrix” oder "1D / Stacked" oder "QR Code / MaxiCode / Aztec Code".
Startzeichen (Leading Text)
"\x02” ist das HEX-Zeichen für "STX (Start of text)”
Code-Informationen
"/01” ist die Geräte-Nummer
(Spur 1, oben = "/01” ; Spur 1, unten = "/02” ; Spur 2, oben = "/03” ; Spur 2 unten = "/04”)
Entsprechend der Kundenanforderung wird die vollständige Zeichenkette "<Full string>” sowie
eine oder mehrere Teilzeichenketten "<Sub-string>” des Codeinhaltes verwendet.
Endezeichen (Terminating Text)
"\x03” oder "\x0D” ist das HEX-Zeichen für "ETX (End of text)”.
Standardmäßig wird der String "\x03” verwendet, in sehr alten Anleitungen ist ebenfalls der
String "\x0D” dokumentiert.
Wenn der COGNEX, DM100X oder DM150Q-MAX in Plattform 1 Maschinen (S20, F4, F5)
verwendet wird, in der noch keine TSP verbaut ist und der Barcode-Verteiler direkt mit dem MC
verbunden ist, muss zusätzlich unbedingt das Feld "CR/LF” aktiviert werden.
Anderenfalls erkennt der MC das Ende des übermittelten Barcode-Information und die Station gibt
eine Fehlermeldung aus.
Wenn die Ausgabemasken "Data Matrix”, "1D / Stacked" oder "QR Code / MaxiCode / Aztec Code"
verwendet werden, müssen für den Fall eines Lesefehlers die Informationen für "Leading Text" und
"Terminating Text" ebenfalls im "No Read Output String" eingetragen werden, weil der Leser die
entsprechenden Zeichen bei dieser Ausgabemaske nicht automatisch einfügt.
COGNEX Barcode-Leser Ausgabe 02/2018
25

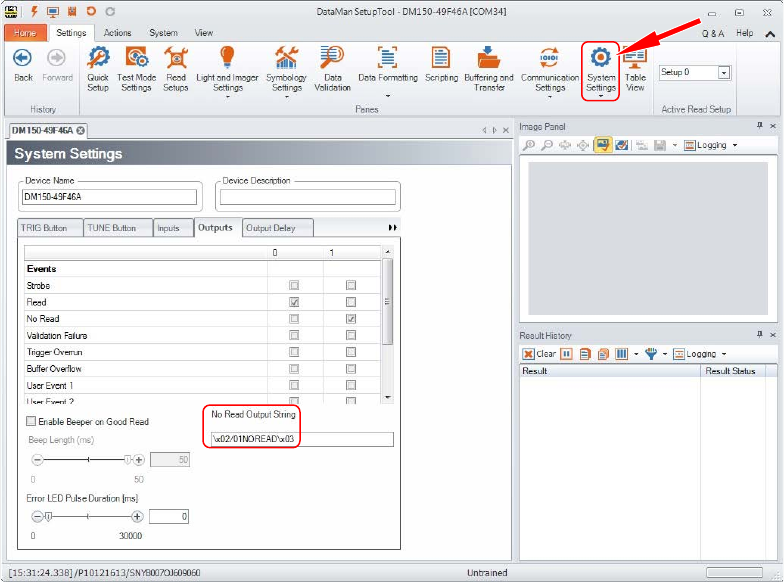

Im nächsten Schritt konfigurieren Sie den Ausgabe-String für den Fall eines Lesefehlers.
► Wechseln Sie hierfür in das Menü "System Settings".
► Geben Sie im Register "Outputs" unter "No Read Output String" den String "NOREAD" ein.
Wenn der Leser in einer Maschine mit Transportsteuerung bis TSP 30x verbaut ist, dann sollten
die "System Settings" wie folgt aussehen.
Wenn der Leser in einer Maschine mit Transportsteuerung bis TSP 40x verbaut ist, dann sollten
die "System Settings" wie folgt aussehen.
COGNEX Barcode-Leser Ausgabe 02/2018
26
"\x18” ist das HEX-Symbol für "CAN” (cancel), welches als Kommando für die Transportsteuerung
TSP 40x anstelle des "NOREAD" benötigt wird. Dieses Symbol ist ein nichtdruckbares Zeichen und
wird in der GUI mit dem ASCII-Zeichen "Pfeil nach oben" (↑) dargestellt.
