Rev.2.00 MS 参数 3-12 3-6. X 轴弯曲校正 3-6.1. 功能 为了校正 X 轴弯曲状态的贴装位置，测定 X 轴的弯曲状态 。 需要使用特殊夹具，仅在工厂可以进行设定 。 3-6.2. 使用夹具 使用特殊夹具。不登记夹具 。 3-6.3. 操作 选择了 [ 初期设定 （Ｉ ）][ 校正 X 轴弯曲 （A）] 之后，显示出下面的校正 X 轴弯曲的画面 。 用电子计算机计算测定结果，请取得校正系数 。
Rev.2.00
MS 参数
3-11
No. 项目 设定内容
1 3-1 护罩打开时
Start 开关无效
护罩打开时的 START 开关规格
［ ］：有效（初期值）
［X］：无效
2 3-2CE 标记
3-2-1
入口侧卷帘气缸
3.2.1
出口侧卷帘气缸
安全机或标准机的规格
［ ］：标准机（初期值）
［X］：安全机
入口侧卷帘气缸的规格
［ ］：无效（初期值）
［X］：有效
出口侧卷帘气缸的规格
［ ］：无效（初期值）
［X］：有效
3 3-3 小型信号灯
安装机器
小型信号灯安装规格
［ ］：未安装
［X］：安装
4 3-4 半自动废弃箱的使用 半自动废弃箱安装规格
［ ］：未安装
［X］：安装
5 3-5 不管吸嘴外形检查 不管吸嘴外形检查的规格
［ ］：检查吸嘴外形
［X］：不检查吸嘴外形
6 3-6Z 轴上升后，XY 轴开始移动
（不进行最适合 Z 控制）
是否进行最适合Ｚ轴控制的设定
［ ］：Ｚ轴上升结束前，开始 XY 移动
（进行最适合Ｚ轴控制）
［X］：Ｚ轴上升结束后、开始 XY 移动
（不进行最适合Ｚ轴控制）
7
3-7 不使用激光算法 18,-18。 激光算法的规格
［ ］：使用激光算法 18,-18
［X］：使用激光算法 14,-14
8
3-9 更换吸嘴时，检查 XY 坐标。 对更换吸嘴时是否进行坐标检查作设定
［X］：检查
［ ］：不检查
9
3-10 安装/归还吸嘴时，对 Z 轴的下降速度
进行两个阶段控制。
安装/归还吸嘴时，对 Z 轴的下降速度进行两级控制
［X］：进行两级控制
［ ］：不进行两级控制
10
3-11 安装吸嘴时进行吹气控制 对安装吸嘴时是否进行吹气控制作设定
［X］：进行吹气控制
［ ］：不进行吹气控制
11
3-12 没有检测到吸嘴时检测激光单元故障
功能
没有检测到吸嘴时检测激光单元故障
［X］：检测
［ ］：不检测
12
3-13 校准块识别结果监视 对校准块识别结果进行监视的工序
［X］：监视
［ ］：不监视
※不是 CE 标记规格的装置，设定为 CE 标记之后，伺服异常，请注意。
Rev.2.00
MS 参数
3-12
3-6. X轴弯曲校正
3-6.1. 功能
为了校正 X 轴弯曲状态的贴装位置，测定 X 轴的弯曲状态。
需要使用特殊夹具，仅在工厂可以进行设定。
3-6.2. 使用夹具
使用特殊夹具。不登记夹具。
3-6.3. 操作

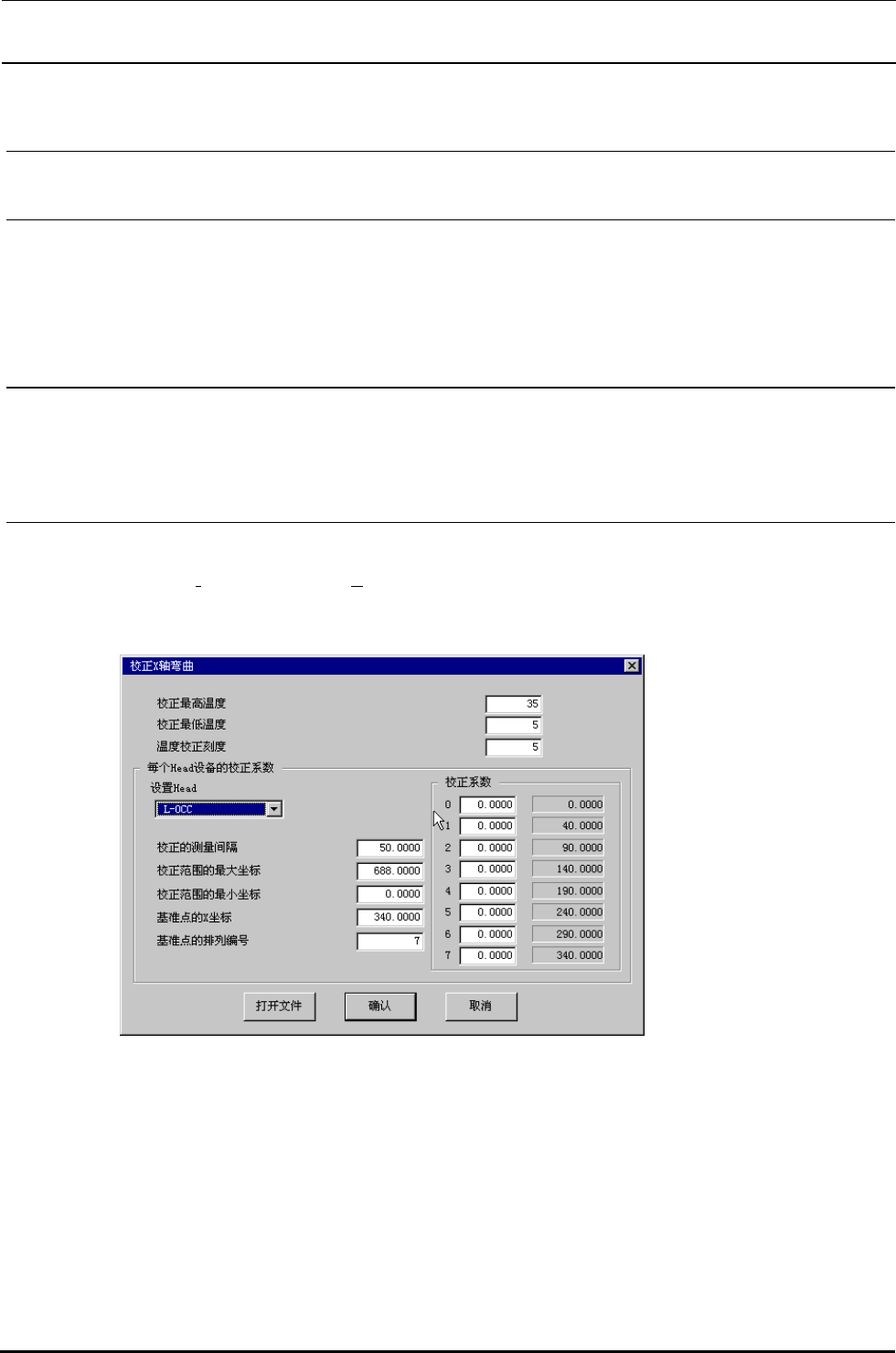

选择了[初期设定（Ｉ）][校正 X 轴弯曲（A）]之后，显示出下面的校正 X 轴弯曲的画面。
用电子计算机计算测定结果，请取得校正系数。
Rev.2.00
MS 参数
3-13
3-7. 注释
3-7.1. 功能
保存系列号、机器修订本、ROM 的初期版本。
3-7.2. 使用夹具
本设定不使用夹具。
3-7.3. 操作

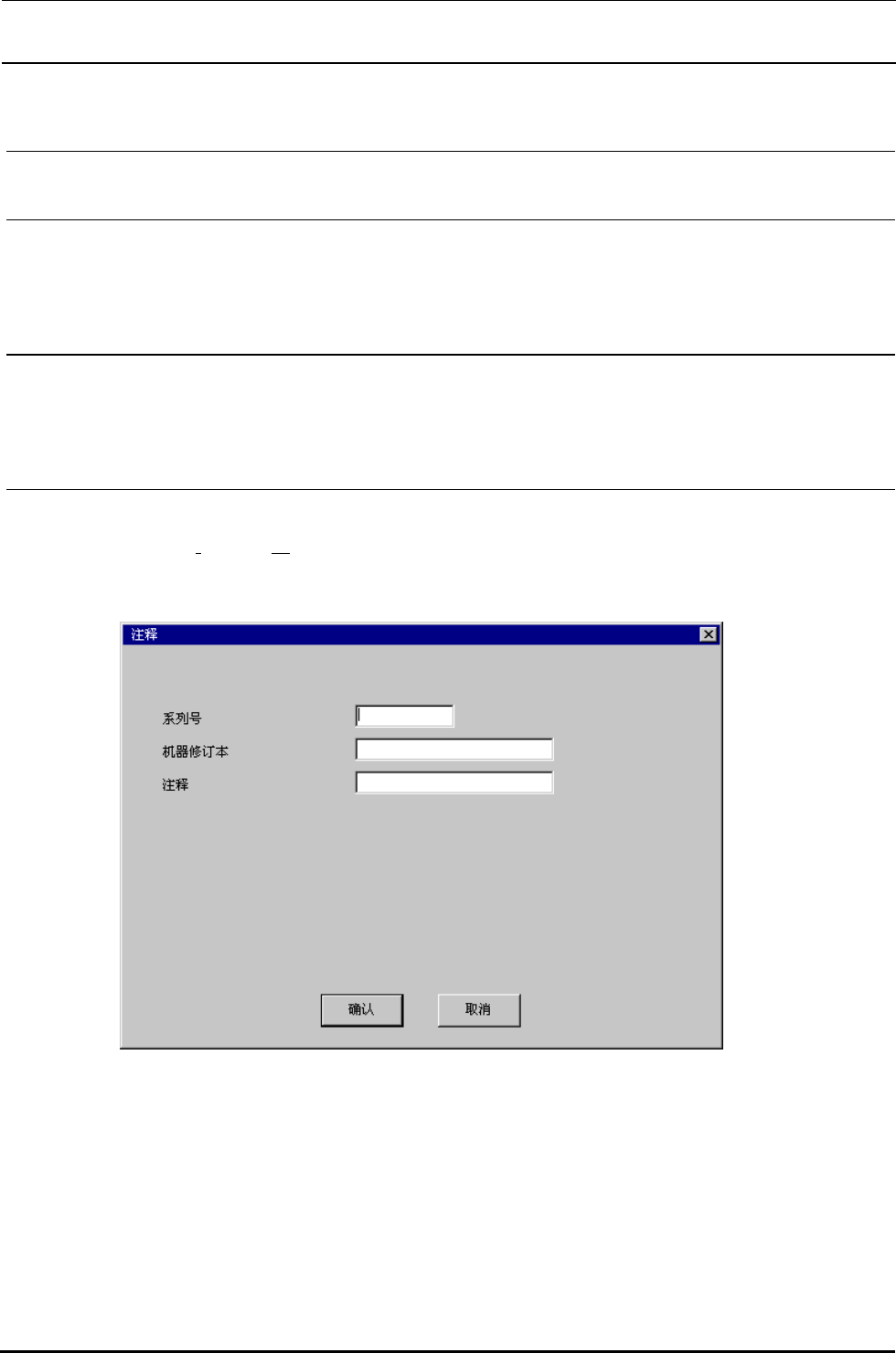

选择了[初期设定（Ｉ）][注释（Ｍ）...]之后，显示出下列设定画面。
请用键盘输入系列号(最多 9 字)、机器修订本(最多 8 字)、ROM 的初期值(最多 29 字)。
