Rev.2.00 MS 参数 4-62 4-9. 传送偏差 4-9.1. AWC 偏差 （ 选购 ） 4-9-1-1． 功能 演示原点复位时的传送宽度，以便 AWC 能正确动作 。 No 项目 设定内容 1 原点偏差 离 AWC 原点设计位置的偏差值 2 调整宽度偏差 AWC 移动时的富余宽度 4-9-1-2． 使用夹具 本设定不使用夹具 。 4-9-1-３． 操作 选择了 [ 偏差设定 （Ｏ ）][ 传送偏差 （Ｒ ）][ＡＷＣ 偏差…
Rev.2.00
MS 参数
4-61

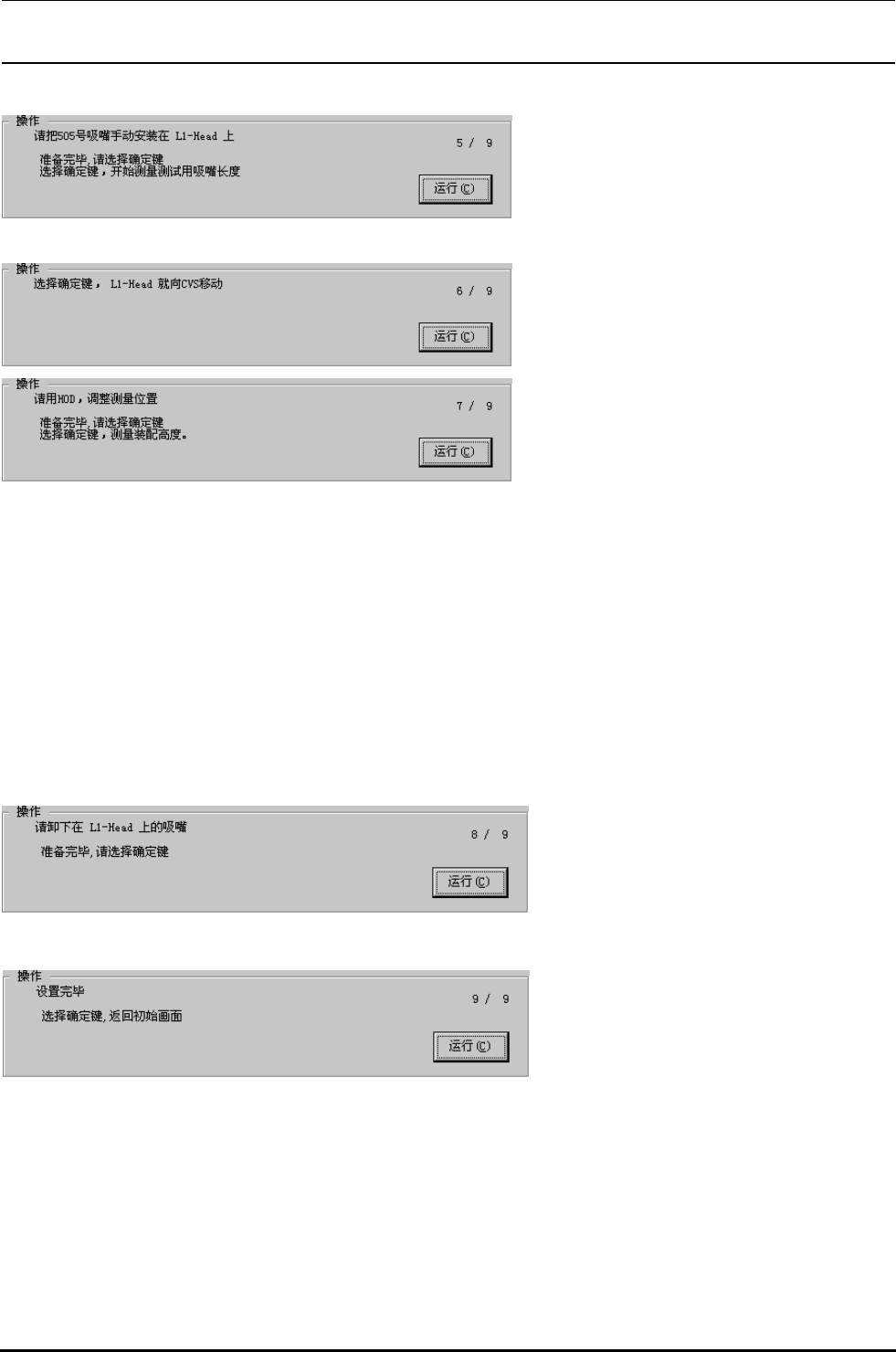

＜操作・５／９（组装高度）＞
请把 505 号吸嘴安装到贴装头上。
准备完毕，选择确认。
选择了确认之后，测定测定用吸嘴的长
度。
＜操作・６／９（组装高度）＞
准备完毕，请选择确认。
选择确认之后，贴装头移动到 CVS 上。
＜操作・7／９（组装高度）＞
用演示，调整贴装头的测定开始位置。
不需要调整时，也不需要演示。
准备完毕，请选择确认。选择确认之后，测定 CVS 的组装高度。
・测定内容
①打开贴装头的真空，读取真空值。
此时，比真空值为-80Kpa 低时，为异常。请确认吸嘴。
②下降 Z 轴，测定真空值比-80Kpa 低的位置。
③ 用②测定的位置和测定用吸嘴长度计算出组装高度。
＜操作・８／９（组装高度）＞
从贴装头卸下吸嘴。
准备完毕，请选择确认。
＜操作・９／９＞
设定完毕。
选择确认之后，返回初期设定画面。
Rev.2.00
MS 参数
4-62
4-9. 传送偏差
4-9.1. AWC偏差（选购）
4-9-1-1．功能
演示原点复位时的传送宽度，以便 AWC 能正确动作。
No 项目 设定内容
1
原点偏差 离 AWC 原点设计位置的偏差值
2
调整宽度偏差 AWC 移动时的富余宽度
4-9-1-2．使用夹具
本设定不使用夹具。
4-9-1-３．操作
选择了[偏差设定（Ｏ
）][传送偏差（Ｒ）][ＡＷＣ偏差（Ａ）...]之后，显示出下面的调整ＡＷＣ偏差的设定画面。

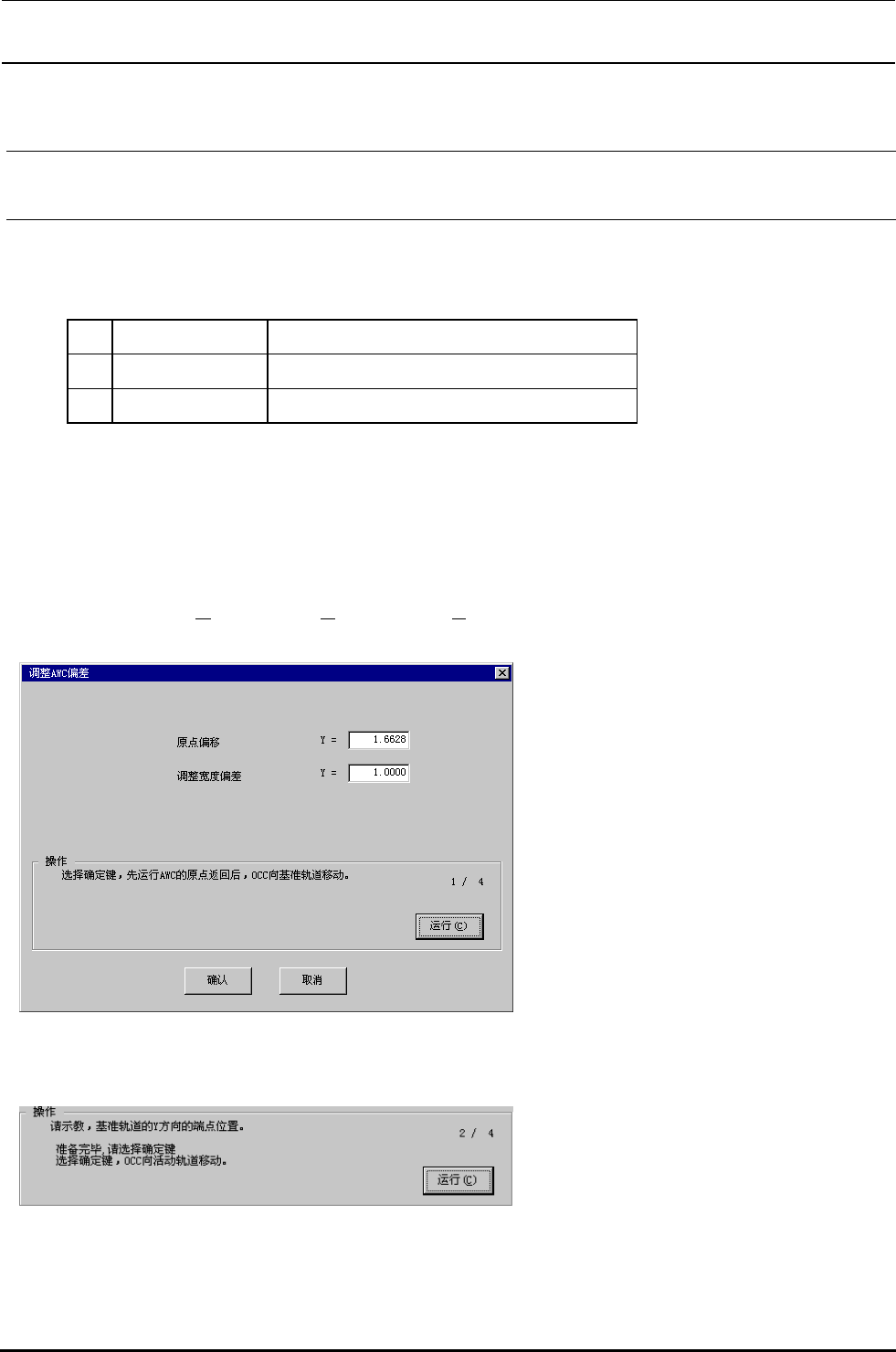

＜操作・１／４＞
准备完毕，请选择确认。
选择了确认之后，AWC 原点复位，OCC
移动到基准轨上。
原点在最大基板宽度附近。
＜操作・２／４＞
通过演示，求基准轨道内侧的 Y 坐标，然
后按 HOD 确定键。
准备完毕，请选择确认。
选择确认之后，OCC 移动到可动轨上。
Rev.2.00
MS 参数
4-63
＜操作・３／４＞
通过演示，求可动轨道内侧的 Y 坐标，然
后按 HOD 的确定键。
演示完毕，用求的 Y 坐标计算新的偏差
值。
准备完毕，选择确认。
＜操作・４／４＞
设定完毕。
选择了确认之后，返回到初期设定画面。
4-9-1-4．ＭＳＰ允许值
ＭＳＰ值不良时 Ｎｏ 项目 ＭＳＰ允许值
异常点 调整（检查）项目
１ 原点偏差值 ±３ｍｍ 原点复位动作不良
基板宽度自动调整设定不良
ＡＷＣ马达的组装
（原点传感器和变换器位置
