Rev.2.00
MS 参数
4-55
4-6.2. 共面参数
4-6-2-1．功能
设定试装次数，试装时的节拍，共面的比例。
4-6-2-2．使用夹具
本项目不使用夹具
4-6-2-3．操作

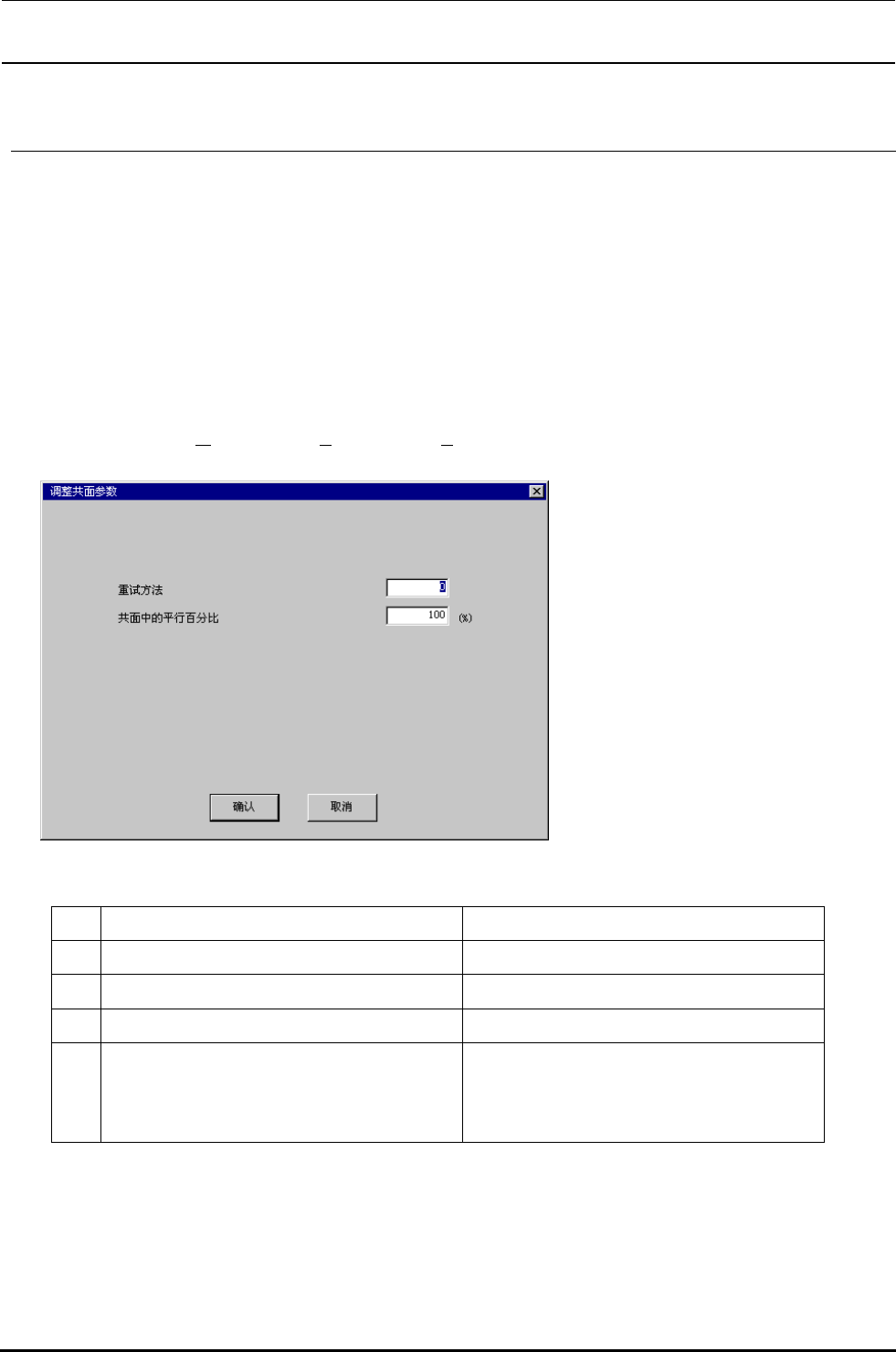

选择了[偏差设定（Ｏ
）][共面偏差（P）][共面参数（P）...]之后，显示出下面的调整共面参数设定画面。
直接用键盘输入数值。设定项目如下表所示。
No. 项目 设定内通する内容
1 试贴次数 识别失败后的试贴次数
2 试贴时的方法 试贴时的方法
3 共面中的平行百分比 共面中的平行百分比
4 基准平面 检测(判定)脚浮起的基准平面的制作方法
·3 点法(原有设定)
·最小二乘法
Rev.2.00
MS 参数
4-56
4-7. ATC偏差
4-7-1-1．功能
取得 ATC 各部位的组装位置和组装高度。
4-7-1-2．使用夹具
・ATC 偏差点 6 组（40008108） ・ATC 偏差点 12 组（40008110） ・ATC 偏差点 20 组（40008112）
・吸嘴更换高度夹具（E2120998000） ・ 508 吸嘴（40001346）
4-7-1-3．操作
选择了[偏差设定（Ｏ
）][ＡＴＣ偏差（Ａ）...]之后，显示出下面的调整ＡＴＣ偏差的画面。
・附属功能
F５键：保持 Y 轴坐标，把 X 轴移动到 ATC
的 10 的位置。
F６键：保持 Y 轴坐标，把 X 轴移动到 ATC
的 20 的位置。
＜操作・１／１６＞
准备完毕，选择确认。
选择确认之后，显示出选择设定参数。
Rev.2.00
MS 参数
4-57
＜操作・１／１６（续）＞
选择设定的参数。
选择确认之后，进行选择参数的设定。
选择了取消之后，中止参数选择。

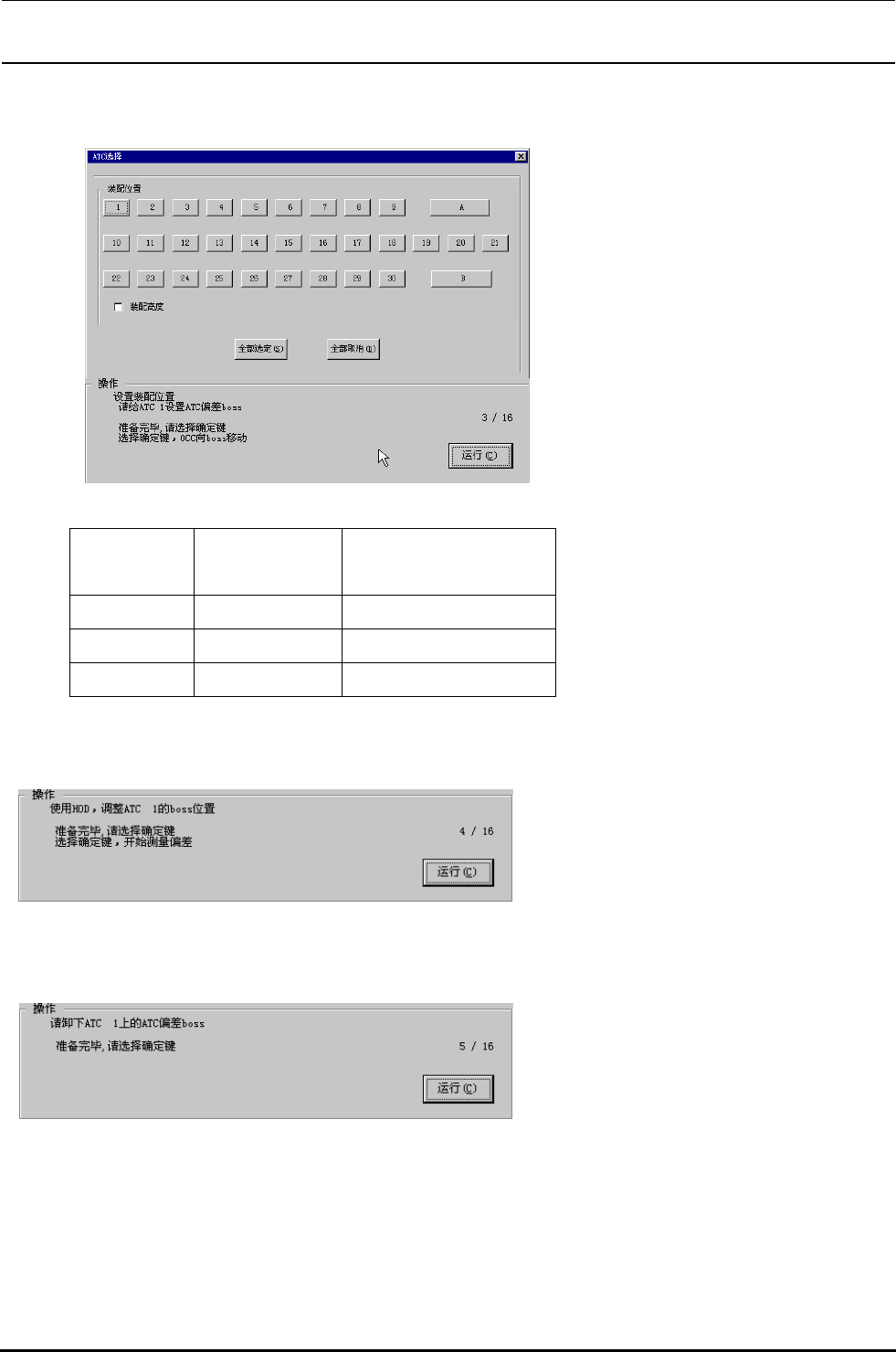

＜操作・３／１６（组装位置）＞
把 ATC 偏差设置到设定的 ATC NO。
准备完毕，请选择确认。
选择了确认之后，移动到 OCC 设定的 ATC NO 的 ATC 部上。
＜操作・４／１６（组装位置）＞
用演示把监视器的十字游标调整到设定
的 ATC NO 的 ATC 偏差部中心，然后按
HOD 的确定键。
准备完毕，请选择确认。选择了确认之后，标志识别后，计算新的坐标的组装位置。
＜操作・５／１６（组装位置）＞
从设定的 ATC NO.卸下 ATC 偏差部。
准备完毕，选择确认。
选择了确认之后，变为下一个 ATC NO 的
设定画面。
元件高度
规格
使用夹具货号 使用夹具名称
6mm（SC） ４０００８１０８ ATC 偏差部６组
12mm（NC） ４０００８１１０ ATC 偏差部１２组
20mm（HC） ４０００８１１２ ATC 偏差部２０组
