Rev.2.00
MS 参数
4-19
4-4. 贴装头偏差
4-4.1. 贴装头偏差
4-4-1-1．功能
测定各贴装头的组装角度和 OCC 的组装位置。
4-4-1-2．
使用夹具
・E3622721000：Cal 螺丝 A（KE2050 用） ・E5190729000：Cal 螺丝 V（KE2060 用） ・508 吸嘴
※贴装头偏差哪种夹具均可以使用。
4-4-1-3．操作
选择了[偏差设定（Ｏ
）][Head 偏差（Ｈ）][Head 偏差（Ｅ）...]之后，显示出下面的贴装头偏差设定画面。
＜操作・１／５＞
按 Alt +↓键，显示出下列一览。
请选择设定对象贴装头。
不影响机器设置的“使用装置”的设定。没
有检查（设定为不使用）装值也可以选择。
请把 CAL 螺丝设置四到 CAL 螺丝上。把 508 号吸嘴
设置到设定贴装头上。
准备完毕，请选择确认。选择了确认之后，根据设定
贴装头，把 CAL 螺丝从 CAL 螺丝张力移动到 CAL 块。
CAL块
CAL螺丝A
CAL螺丝V
(KE-2050)
(KE-2050R)
(KE-2055R)
(KE-2060)
(KE-2060R)
Rev.2.00
MS 参数
4-20

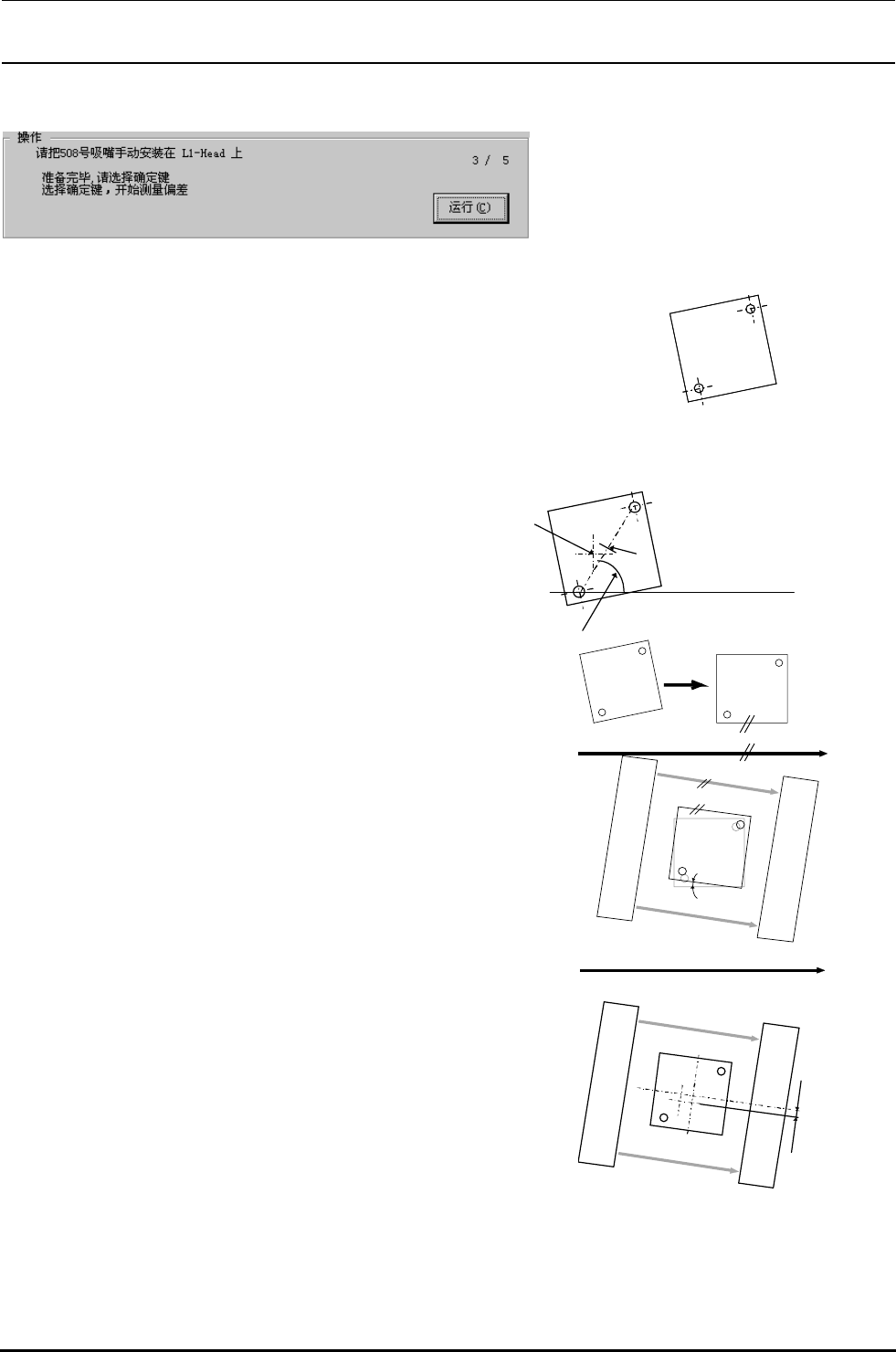

＜操作・３／５＞
把 508 号吸嘴设置到设定贴装头上。
准备完毕，请选择确认。
选择了确认之后，侧定偏差。
・测定内容
①把贴装头角度设定到 0 度。
②打开 CAL 块的真空开关，吸附螺丝。
③用 OCC 识别 CAL 螺丝的位置，计算出中心位置和倾斜。
此时，不能识别 CAL 螺丝的 2 个孔时，即为异常。成为异常后，
确认螺丝的位置。
④ 计算③侧定的 2 点的中心位置，让贴装头动
作，吸附 Cal 螺丝，贴装头的中心就是其位置。
此时，极选连接第 1 标记和第 2 标记的线和与
X 轴的角度。
⑤转动 Cal 螺丝，让④计算的角度为 45 度。
此结果 Cal 螺丝的边与 X 轴平行。
⑥ 把 Cal 螺丝定心。定心后，Cal 螺丝边与激光传感器平行。
从⑤的状态（Ca 螺丝的边与 X 轴平行）到定心后的状态构成
激光传感器的组装角度。
⑦ 把吸最旋转中心位置偏斜和元件中心位置作为 Y 方向的
偏差值来计算。然后，把 Cal 螺丝旋转 90 度，计算出 X 方
向的偏差值。
⑧ 为了确认贴装置位置，用 OCC 识别螺丝的位置。
⑨ 把螺丝返回到 Cal 部。
⑩ 把贴装头以 45 度为单位转动到 315 度，重复各角度有关
的①～⑨的动作。
( X2, Y2 )
( X1, Y1 )
X
軸
计算角度
ﾔ
1
第 1 标记，第 2 标记的中心
X 轴
ﾔ
( X2, Y2 )
( X1, Y1 )
实际的吸附位置
FMLA
传感器
A
激光
Y
Y 方向偏差
( X2, Y2 )
( X1, Y1 )
Rev.2.00
MS 参数
4-21
＜操作・４／５＞
从设定贴装头卸下吸嘴。
准备完毕，请选择确认。
＜操作・５／５＞
设定结束。
选择了确认之后，返回初期设定画面。
4-4-1-4．MSP 允许值
MSP
值不良时
No 项目 MSP允许值
异常点 检查(更换)项目
X ±２㎜
１ 组装位置
Y ±２㎜
并列的吸嘴间的 MSP 值差
为
±０．０３以下
同时吸附不良
贴装精度不良
贴装头单元的组
装特定吸嘴的元
件精度
２ 组装角度 A ±０．５° 贴装精度不良
激光传感器的组
装精度
