4) 红侧照明
红侧照明分为上下 2 段，进行各个独立的调整。
请按照以下的程序进行调整。
① 在调整的 VCS 上安装 VCS HT 夹具，安装 VCS 夹具板 D。
② 请选择 MS 参数的「偏差设定」→「VCS 偏差」→「光量粗调整」。
③ 在「设定 VCS」的项目，选择调整的 VCS 种类。
④ 选择「侧照明（红）」左侧（第 1 段）的标准电流值。
⑤ 用照明图数据设定「垂直方向」，线号码：255（OP 时为 512）
。
⑥ 选择了确认之后，在视觉监视器上显示照明图，请确认是否在 MAX_LVL 为 230±2（OP 时为 65±2）
的范围内。
⑦ 如果是范围外，变更「红侧 1 段照明」的标准电流值，重新取得照明图。
⑧ 如果是范围内，不变更「红侧 1 段照明」的标准电流值，取得 10 次照明图，确认所有 MAX_LVL 在范
围内。
⑨ 选择「侧照明（红）」右侧（第 2 段）的标准电流值。
⑩ 用照明图数据设定「垂直方向」，线号码：255（OP 时为 512）
。
⑪ 选择确认之后，视觉监视器上显示照明图
请确认在 MAX_LVL 为 230±2（OP 时为 100±2）
的范围内。
⑫ 如果是范围外时，变更「红侧 2 段照明」的标准电流值，重新取得照明图。
⑬ 如果是范围内时，不变更「红侧 2 段照明」的标准电流值，取得 10 次照明图，确认所有 MAX_LVL 在
范围内。
Rev.2.00
MS 参数
4-32
５）透过照明上段前后
请输入 VCS 偏差后再进行此调整。
并且，不使用 VCS HT 治具，如果已安装该治具，请卸下。
请按照以下的程序进行调整。
①请选择 MS 参数的「偏差设定」→「VCS 偏差」→「光量粗调整」。
②在「设定 VCS」的项目，选择调整的 VCS 种类。
③把 508 吸嘴安装到 FMLA 贴装头。（R 系列请安装 505 吸嘴。）
④请选择「透过照明上段（前后，左右）」左侧（前后）的标准电流值。
⑤用照明图数据设定「水平方向」，线号码：210（OP 时为 270）
。
⑥选择了确认之后，视觉监视器上显示照明图，请确认 MAX_LVL 为 170±3（OP 时为 230±3）
的范围内。
此时，请确认线位置应达到吸嘴。
⑦如果是范围外时，变更「透过照明上段（前后，左右）」左侧（前后）的标准电流值，重新取得照明图。
⑧如果是范围内时，不变更「透过照明上段（前后，左右）」左侧（前后）的标准电流值，反复 10 次取得照
明图，确认所有的 MAX_LVL 在范围内。
线
吸嘴

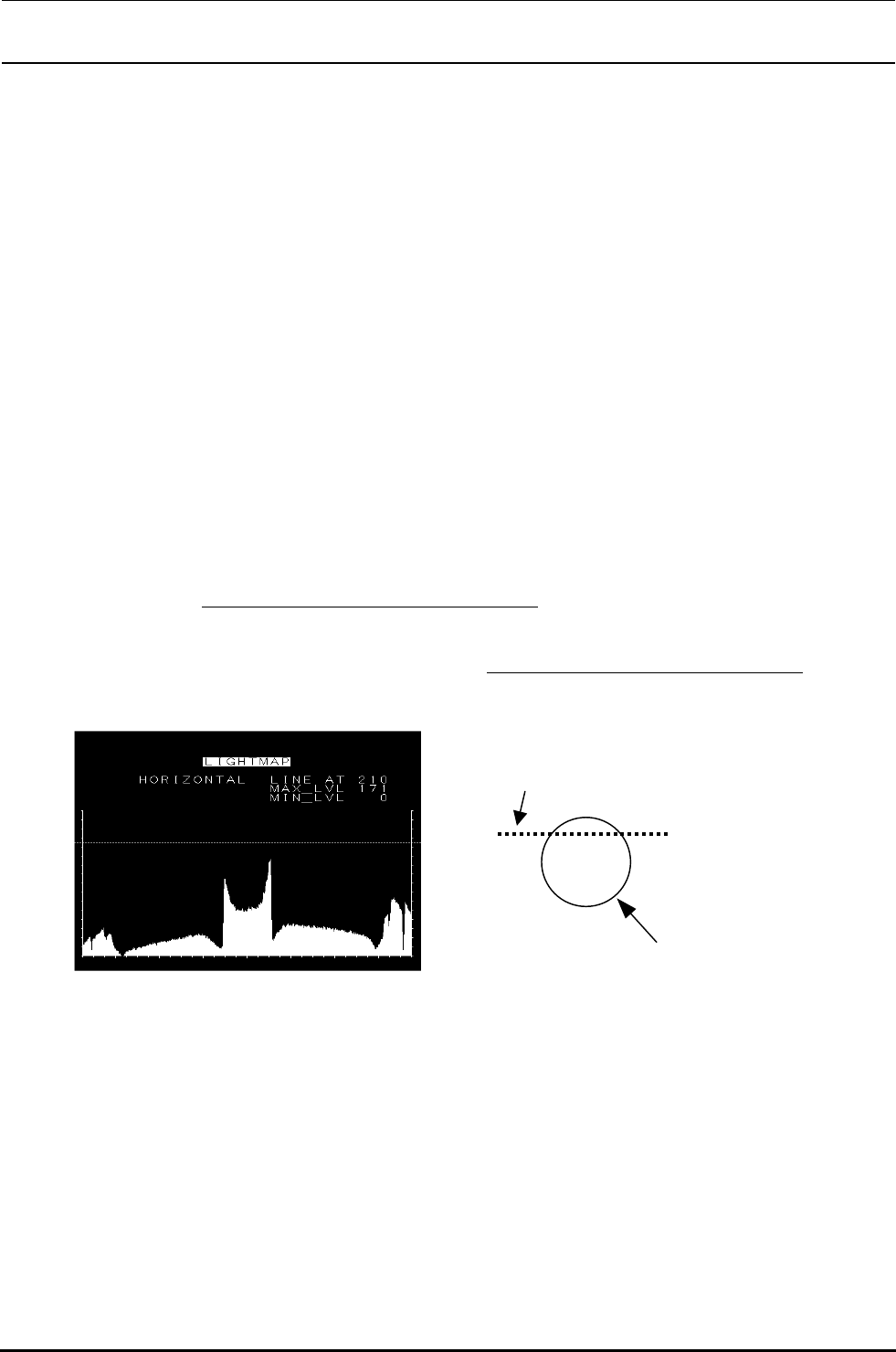

照明图VCS画面(STD视野)
Rev.2.00
MS 参数
4-33
6) 透过照明上段左右
请输入 VCS 偏差后再进行此调整。
并且，不使用 VCS HT 治具，如果已安装该治具，请卸下。
请按照以下的程序进行调整。
①请选择 MS 参数的「偏差设定」→「VCS 偏差」→「光亮粗调整」。
②在「设定 VCS」项目，选择调整的 VCS 种类。
③把 508 吸嘴安装到 FMLA 贴装头。（R 系列请安装 505 吸嘴。）
④请选择「透过照明上段（前后，左右）」的右侧（左右）的标准电流值。
⑤用照明图数据设定「垂直方向」，线号码：200（OP 时为 270）
。
⑥选择确认之后，视觉监视器上显示出照明图，
确认是否在 MAX_LVL 为 170±3（OP 时为 230±3）
的范围。
此时，请确认线位置应达到吸嘴。
⑦如果是范围外时，变更「透过照明上段（左右，前后）」的右侧（左右）的标准电流值，再次取得照明图。
⑧如果是范围内时，不变更「透过照明上段（左右，前后）」的右侧（左右）的标准电流值，反复取得
10 次
照明图，确认所有的 MAX_LVL 在范围内。
线
吸嘴

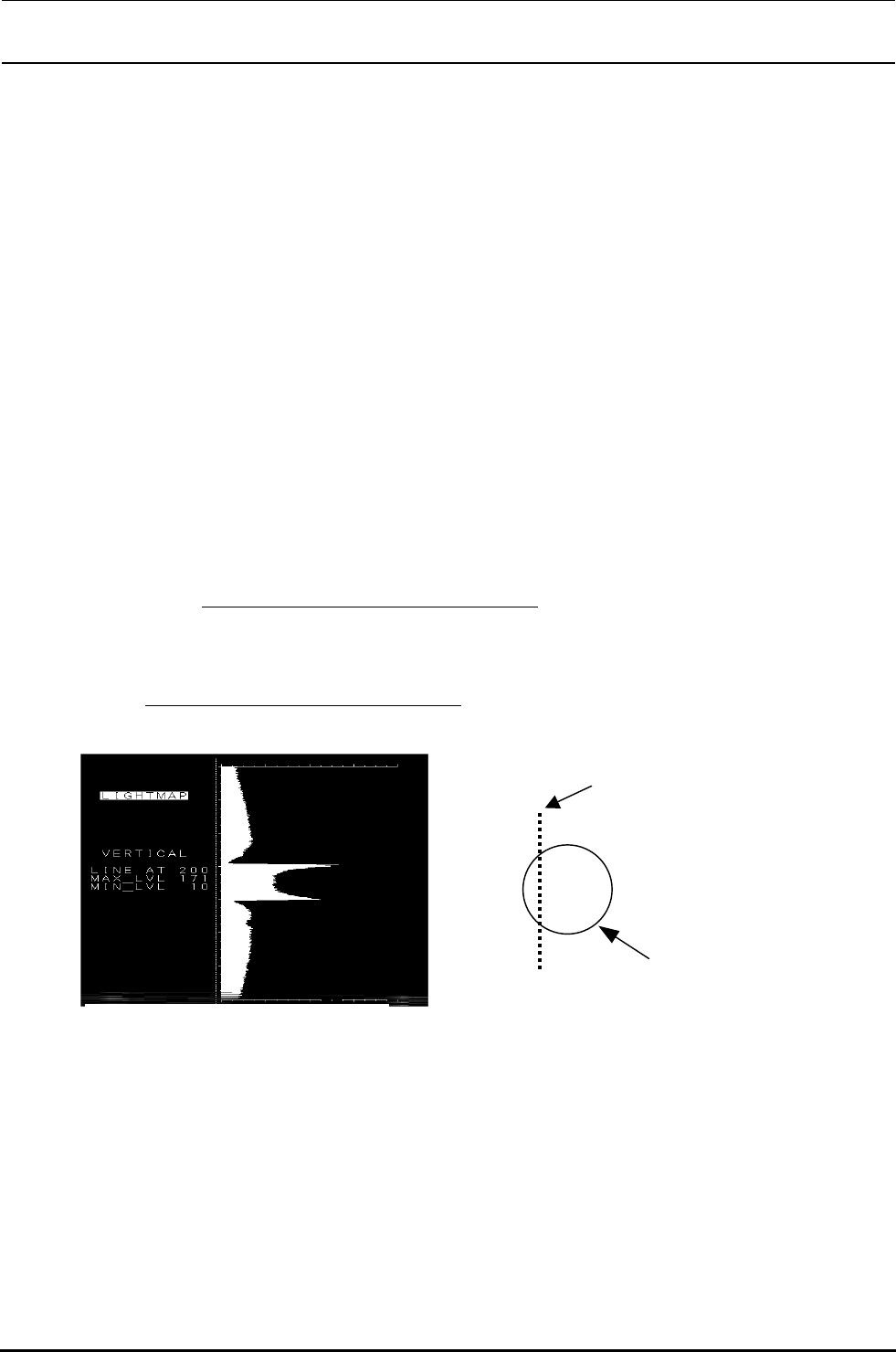

照明图VCS画面(STD视野)
