Rev.2.00 MS 参数 4-40 ＜ 操作 ・６／８＞ 在 VCS-HT 夹具上， 参考下表正确地安装 VCS 夹具板 。 此时，把 VCS 夹具板的图案面朝下，上下移动使其显示在视觉监视器上。 用示波器测定 VCS 的录像信号 。 调整摄像机焦点，让录像信号 的映象信号部分的最大 振幅。 此时，如下图所示加工录像电缆线，简单地连接视觉监视器的 OUT 插头 。 VCS 规格 使用夹具或号 使用夹具名称 标准 VCS（□50mm）…
Rev.2.00
MS 参数
4-39

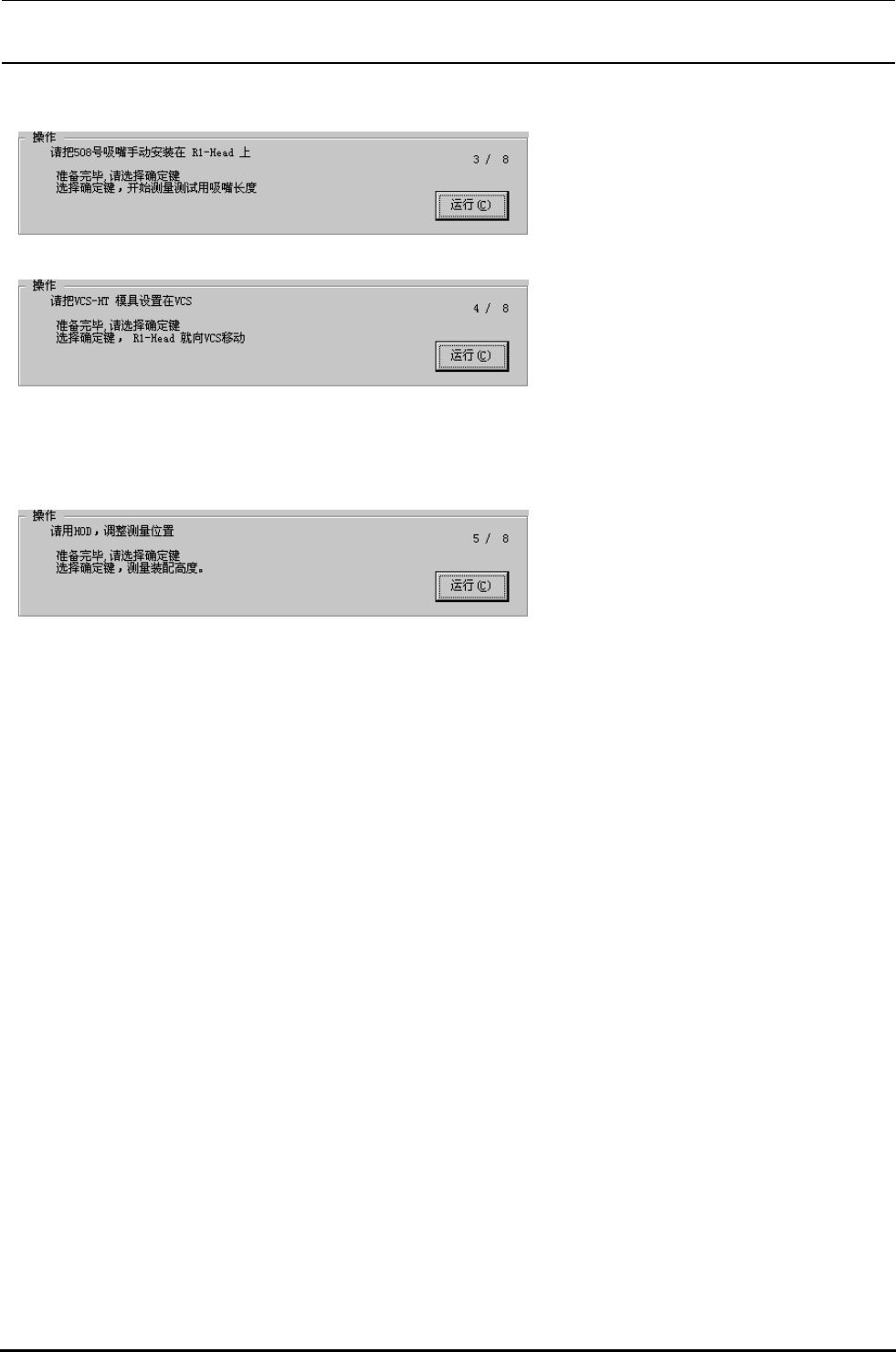

＜操作・３／８＞
把 508 号吸最安装到 FMLA 贴装头。
准备完毕，请选择确认。
选择了确认之后，测定测定用吸嘴长度。
＜操作・４／８＞
在 VCS 上安装 VCS-HT 夹具。准备完毕，
请选择确认。
选择了确认之后， FMLA 贴装头移动到
VCS-HT 夹具上。
＜操作・５／８＞
用演示，调整贴装头的测定开始位置。
不需要调整时，不用演示。
准备完毕，请选择确认。选择了确认之后，测定设定 VCS 的摄像机焦点位置。
・测定内容
①打开贴装头真空，读取真空值。此时，真空值在-80Kpa 以下时为异常。请确认吸嘴。
②下降 Z 轴，测定真空值-80Kpa 的位置。
③ 用②测定的位置和测定用吸嘴长度计算新的 VCS 摄像机焦点位置。
Rev.2.00
MS 参数
4-40

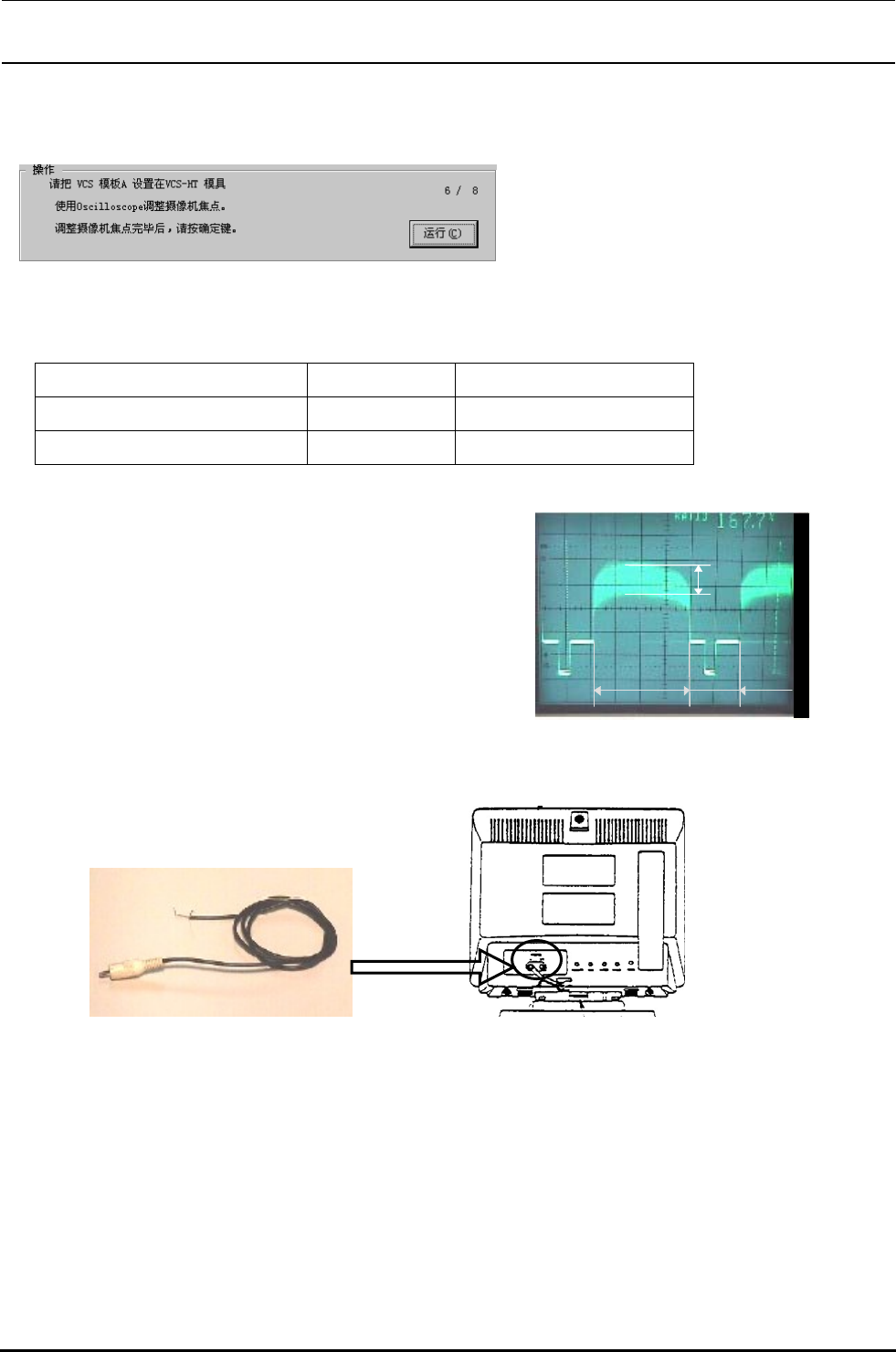

＜操作・６／８＞
在 VCS-HT 夹具上，参考下表正确地安装
VCS 夹具板。
此时，把 VCS 夹具板的图案面朝下，上下移动使其显示在视觉监视器上。
用示波器测定 VCS 的录像信号。
调整摄像机焦点，让录像信号的映象信号部分的最大
振幅。
此时，如下图所示加工录像电缆线，简单地连接视觉监视器的 OUT 插头。
VCS 规格 使用夹具或号 使用夹具名称
标准 VCS（□50mm） E21329980A0 VCS夹具板 A 组
选购品 VCS（□24mm） E21369980A0 VCS夹具板 C 组
振幅调整到
最大。
控制信
号
映象信号
连接
Rev.2.00
MS 参数
4-41
调整摄像机的焦点时，拧松背面 VCS 摄像机对焦的固定螺丝，进行对焦。
摄像机的焦点调整结束之后选择确认。

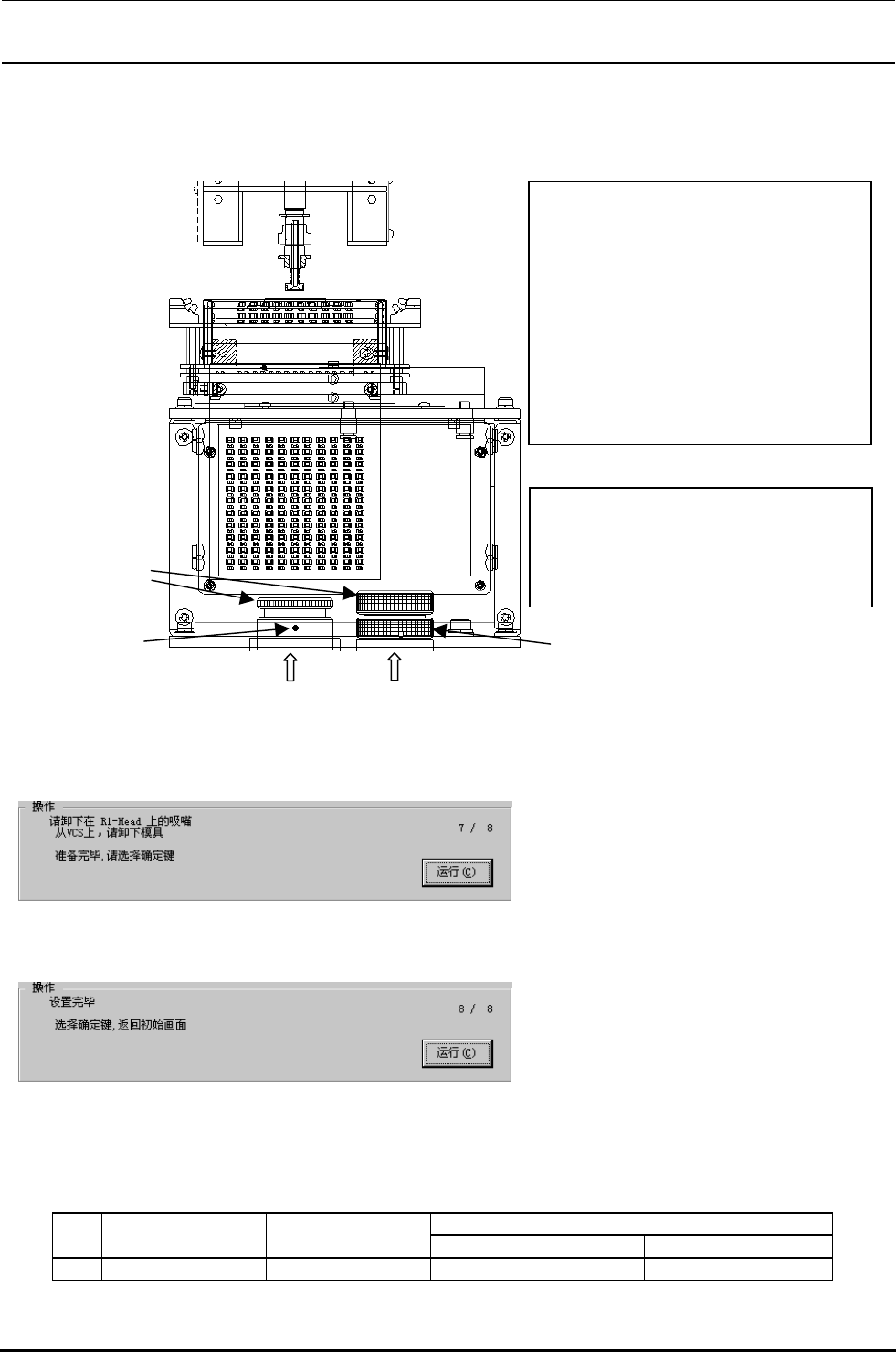

＜操作・７／８＞
从贴装头卸下吸嘴。
从 VCS-HT 夹具卸下 VCS 夹具板。
从 VCS 卸下 VCS-HT 夹具。准备完毕，选择确认。
＜操作・８／８＞
设定完毕。
选择了确认之后，返回初期设定画面。
设定后，在 CRT 监视器上的 VCS 粗糙板的纵线清楚地用目视确认。
4-5-3-４．ＭＳＰ允许值
ＭＳＰ不良时 Ｎｏ 项目 ＭＳＰ允许值
异常点
１ 摄像机焦点 ±０．２ｍｍ 图像识别贴装精度不良 ＶＣＳ装置的组装精度
调整(检查)项目
＜标准 VCS 调整程序＞
①拧松固定螺丝。
②转动光圈，进行调整。
③拧紧固定螺丝。
※对于固定螺丝，请拧紧 3 处中的 1
处。
※请不要把固定螺丝拧得过紧。
＜选购 VCS 调整程序＞
①转动旋转圈旋松。
②转动光圈，进行调整。
光圈
固定螺丝
旋转圈
标准 VCS
选购 VCS
