4.3.3.4 Kopfreferenzlauf
Bei Aktivierung dieser Funktion führt die z- und d-Achse einen Referenzlauf durch.
Klicken Sie im Arbeitsbereich die Schaltfläche Kopfreferenzlauf. Die z- und d-Achse führt einen Refe-
renzlauf durch.
4.3.3.5 D-Achse drehen
Bei Aktivierung dieser Funktion kann die d-Achse überprüft werden. Dabei wird die d-Achse gedreht.
Klicken Sie im Arbeitsbereich die Schaltfläche D-Achse drehen. Die d-Achse wird gedreht.
4.3.3.6 Z-Achse - Klemmung lösen
Bei Aktivierung dieser Funktion wird die Klemmung der z-Achse gelöst.
Klicken Sie im Arbeitsbereich „Z-Achse“ die Schaltfläche Klemmung lösen. Die z-Achsklemmung wird
gelöst und ein Meldefenster erscheint und meldet, daß die z-Achsklemmung gelöst ist.
Damit die Klemmung wieder aktiviert wird, klicken Sie die Schaltfläche OK. Das Meldefenster wird
geschlossen und die z-Achsklemmung ist wieder aktiv.
4.3.3.7 Vakuum - Ein
Bei Aktivierung dieser Funktion wird das Vakuum eingeschaltet.
Klicken Sie im Arbeitsbereich „Vakuum“ die Schaltfläche Ein. Das Vakuum wird eingeschaltet.
4.3.3.8 Vakuum - Aus
Bei Aktivierung dieser Funktion wird das Vakuum ausgeschaltet.
Klicken Sie im Arbeitsbereich „Vakuum“ die Schaltfläche Aus. Das Vakuum wird ausgeschaltet.
4.3.3.9 Blasluft - Ein
Bei Aktivierung dieser Funktion wird Blasluft an der Pipette eingeschaltet. Gleichzeitig wird ein evt. aktiviertes
Vakuum ausgeschaltet.
Klicken Sie im Arbeitsbereich „Blasluft“ die Schaltfläche Ein. Die Blasluft wird eingeschaltet.
4.3.3.10 Blasluft - Aus
Bei Aktivierung dieser Funktion wird Blasluft an der Pipette abgeschaltet.
Klicken Sie im Arbeitsbereich „Blasluft“ die Schaltfläche Aus. Die Blasluft wird abgeschaltet.
4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F5) Ausgabe 05/99 ab Softwareversion SR.405.xx
4 - 34
4.3.4 Vakuumtest 6-er Revolverkopf
Wenn alle Pipetten am Stern sind, werden bei Aktivierung dieser Funktion die Pipetten hinsichtlich der Vaku-
umwerte in der Abholposition überprüft.
Klicken Sie im Menü „Einzelfunktionen Portal“ den Symbolknopf für Vakuumtest Revolverkopf.

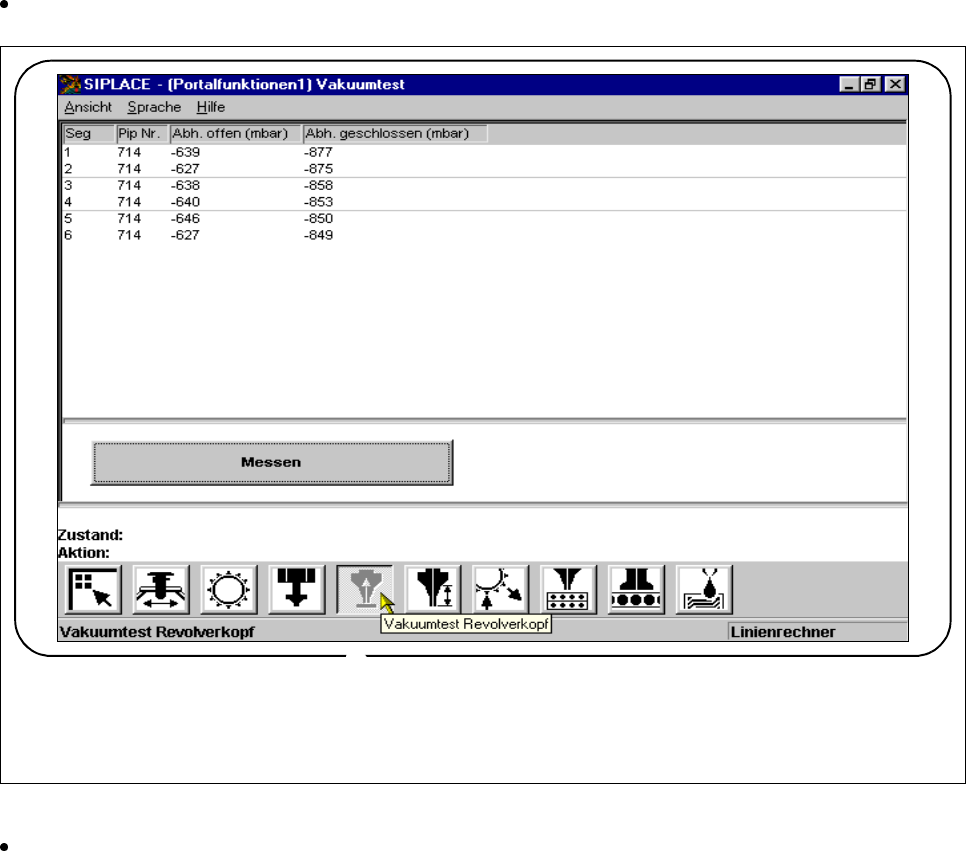

Abb. 4.3.6 Vakuumtest 6-er Revolverkopf
Klicken Sie die Schaltfläche Messen. Ein Kopfreferenzlauf wird durchgeführt und die Vakuumwerte in
Abholposition sämtlicher Pipetten werden gemessen. Die Meßwerte für Abholposition offen und Abholpo-
sition geschlossen, werden angezeigt.
F
Betriebsanleitung SIPLACE 80S-20/F4/F5 4 Einzelfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F5)
4 - 35
4.3.5 Pipettenoffset 6-er Revolverkopf
Diese Funktion dient zur Ermittlung der Pipettenhöhe aller Segmente. Wenn alle Pipetten am Stern sind,
beziehen sich die dabei ermittelten Werte auf das Segment 1.
Klicken Sie im Menü „Einzelfunktionen Portal“ den Symbolknopf für Pipettenoffset Revolverkopf.

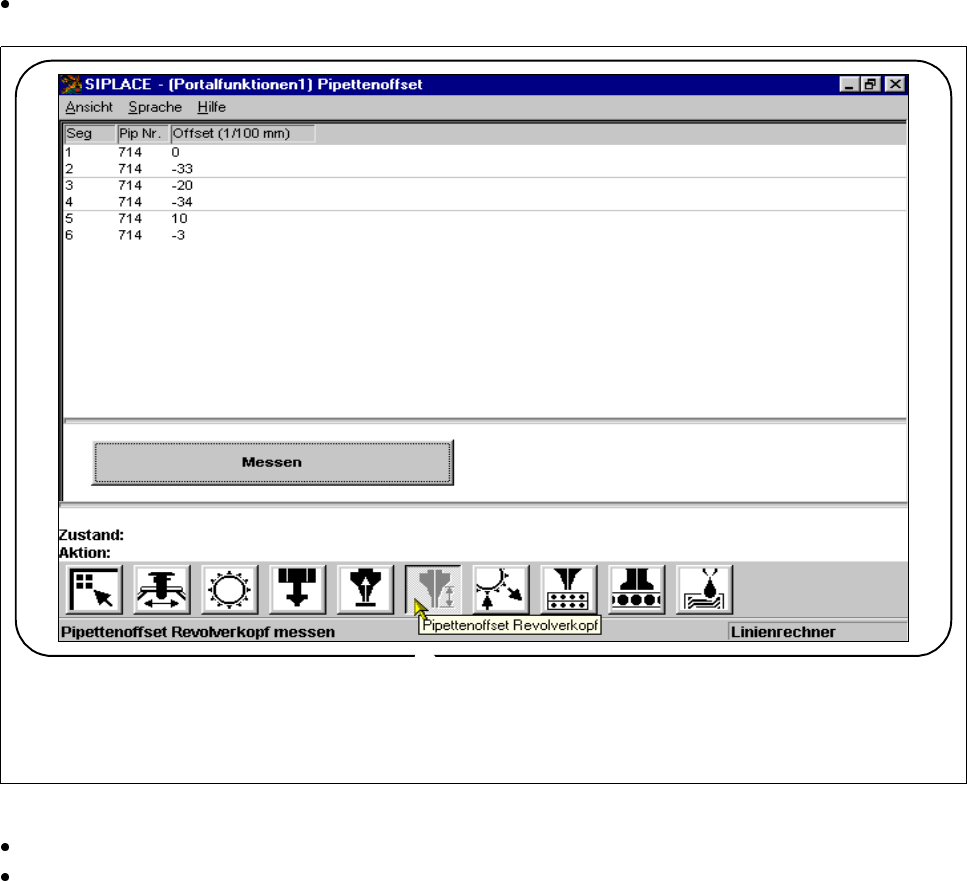

Abb. 4.3.7 Pipettenoffset 6-er Revolverkopf
Klicken Sie die Schaltfläche Messen.
Betätigen Sie, wenn Sie am Bildschirm zum Betätigen der Starttaste aufgefordert werden, die Starttaste.
Das aktive Portal verfährt in eine definierte Position über dem Leiterplattentransport und führt eine Ver-
messung der z-Höhe mit allen Segmenten durch. Nach Abschluß der Messung kehrt das Portal in seine
Ausgangsstellung zurück. Die gemessenen Pipettenhöhen werden angezeigt.
