7.2) 7.3) 7.4) 7.6) L < Lmax 7.1) > 200 mm > 100 mm > 100 mm R > 40 mm R > 100 mm 16 7.5) 7 Check points for electrical mounting Kontrollpunkte bei elektrischer Montage 电气安装检查要 电气安装检查要 点 点
Fit cable*, using the following steps:
Step 1. Strip the cable according to the dimensions
in the illustration.
Step 2. Open the terminal cover and unscrew the
cable bushing.
Step 3. Fold the cable shield backwards over the
shell ring.
Step 4. Connect the wires according to the product
label.
Insulate any wire that is not being used.
Tighten all terminal screws (including any
unused ones).
* Does not apply to models with pre-installed cable
or connector.
Die elektrische Montage des Kabels*:
Schritt 1. Kabel gemäß den Maßangaben in der
Abbildung abisolieren.
Schritt 2. Klemmendeckel öffnen und Kabeldurch-
führungen aufschrauben.
Schritt 3. Kabelschirm über den Mantelring nach
hinten biegen.
Schritt 4. Leitung gemäß der Belegung wie auf dem
Etikett angegeben anschließen.
Nicht verwendete Leiter isolieren.
Sämtliche Klemmenschrauben anziehen
(auch die nicht verwendeten).
* Gilt nicht für Modelle mit vormontiertem Kabel
oder Anschlussstecker.
通过下列步骤安装电缆*：
第1步: 按照图示尺寸剥开电缆。
第2步: 打开接线盒外壳，拧下电缆套管。
第3步: 将电缆屏蔽层向后对折包在环箍上。
第4步: 按照产品标签所示意接线。
并对未使用导线进行绝缘处理。
拧紧所有接线盒螺丝 (包括所有未使用的
螺丝)。
* 不适用于预安装了电缆或连接器的型号。
15
7.2)
7.3)
7.4) 7.6)
L < Lmax
7.1)
> 200 mm > 100 mm > 100 mm
R
>
40 mm R
>
100 mm
16
7.5)
7
Check points
for electrical
mounting
Kontrollpunkte
bei elektrischer
Montage
电气安装检查要电气安装检查要
点点

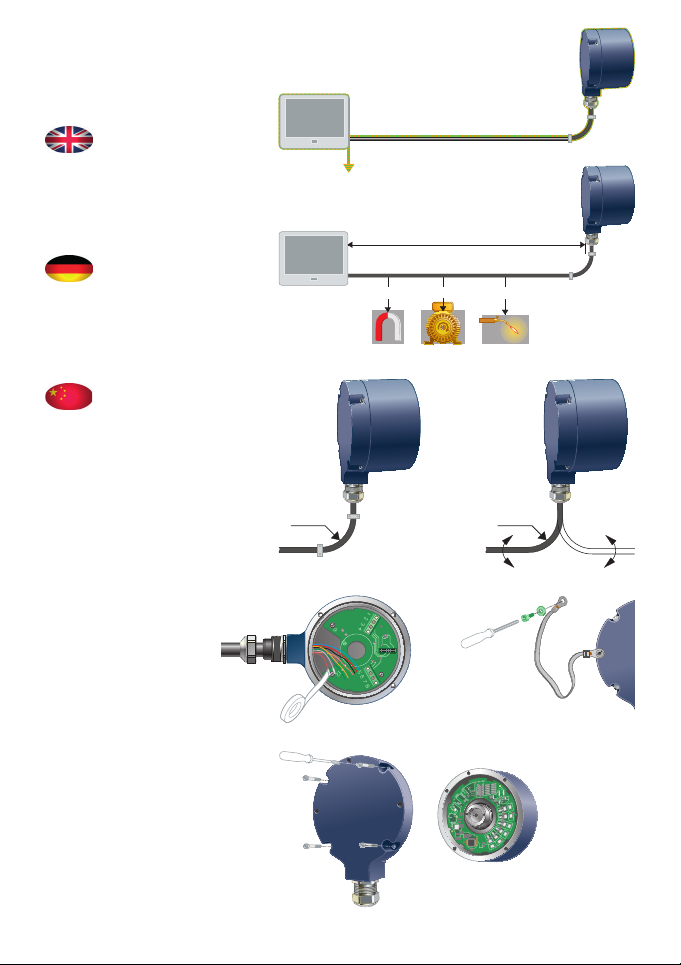

7.1 Use a shielded twisted-pair cable. The shielding
must be connected to the chassis at both ends
and be earthed at one point.
7.2 Keep potential sources of disturbance at the rec-
ommended distance from the cable. Make sure
that the length of the cable does not exceed the
value specified in the product data sheet.
7.3 Ensure that the cable’s bending radius exceeds
the permitted minimum value.
7.4 Treat all wires as live. Any wires not in use must
be insulated.
7.5 Do not combine old encoder parts with new
ones, when replacing a worn out encoder.
7.6 If the product comes with an earthing strap, this
must be connected to the chassis of the machine.
7.1 Verwenden Sie ein geschirmtes, paarig verseiltes
Kabel. Der Schirm soll auf beiden Seiten aufge-
legt und an einer Stelle geerdet werden.
7.2 Potenzielle Störquellen auf empfohlenem Ab-
stand halten. Sicherstellen, dass die Kabellänge
nicht den im Produktdatenblatt angegebenen
Wert überschreitet.
7.3 Sicherstellen, dass der Biegeradius des Kabels
über dem zulässigen Mindestwert liegt.
7.4 Sämtliche Leiter als stromführend betrachten.
Nicht genutzte Leiter isolieren.
7.5 Beim Auswechseln von Drehgebern niemals
alte und neue Drehgeberkomponenten miteinan-
der kombinieren.
7.6 Wird das Produkt mit einem Erdungsband gelie-
fert, ist dieses an das Maschinengestell anzu-
schließen.
7.1 使用屏蔽双绞线电缆。屏蔽电缆必须连接到底
座两端，并单点接地。
7.2 请将潜在干扰源放置在离电缆建议的距离外。
确保电缆长度不超过产品数据表中的规定值。
7.3 确保电缆的弯曲半径超过所允许的最小值。
7.4 将所有导线视为带电线路。必须对所有未使用
的导线做绝缘处理。
7.5 更换坏的编码器时，请勿将新旧编码器部件相
互结合。
7.6 如果产品有接地带，必须将其连接到底座。
17
