2.1 Cable gland 2.2 T erminal co ver 2.3 Flange 2.4 Hollow shaft 2.5 T orque arm br acket 2.6 Connector 2.7 Earthing strap (optional) 2.8 Encoder status LED (only on encoders with ADS Uptime, ADS Online or ADS Classic fu…
2
Parts of the
products
Produktteile
产品部件产品部件
2.1)
2.2)
2.3)
2.4)
2.6)
2.7)
2.5)
2.5)
6
2.8)
2.9)
2.1 Cable gland
2.2 Terminal cover
2.3 Flange
2.4 Hollow shaft
2.5 Torque arm bracket
2.6 Connector
2.7 Earthing strap (optional)
2.8 Encoder status LED (only on encoders with ADS
Uptime, ADS Online or ADS Classic functionality)
2.9 Bluetooth LED (only on encoders with ADS
Uptime functionality)
2.1 Kabeldurchführung
2.2 Klemmendeckel
2.3 Flansch
2.4 Hohlwelle
2.5 Befestigung Drehmomentstütze
2.6 Anschlussstecker
2.7 Erdungsband (optional)
2.8 LED-Drehgeberstatusanzeige (nur bei Drehgebern
für ADS Uptime, ADS Online und ADS Classic)
2.9 LED-Bluetooth-Anzeige (nur bei Drehgebern mit
für ADS Uptime)
2.1 电缆密封接头
2.2 接线盒外壳
2.3 法兰
2.4 空心轴
2.5 扭矩支架
2.6 连接器
2.7 接地线 (可选件)
2.8 编码器状态 LED（仅适用于带
ADS Uptime，ADS Online 或 ADS Classic
功能的编码器）
2.9 蓝牙 LED（仅适用于带 ADS Uptime
功能的编码器）
7
3

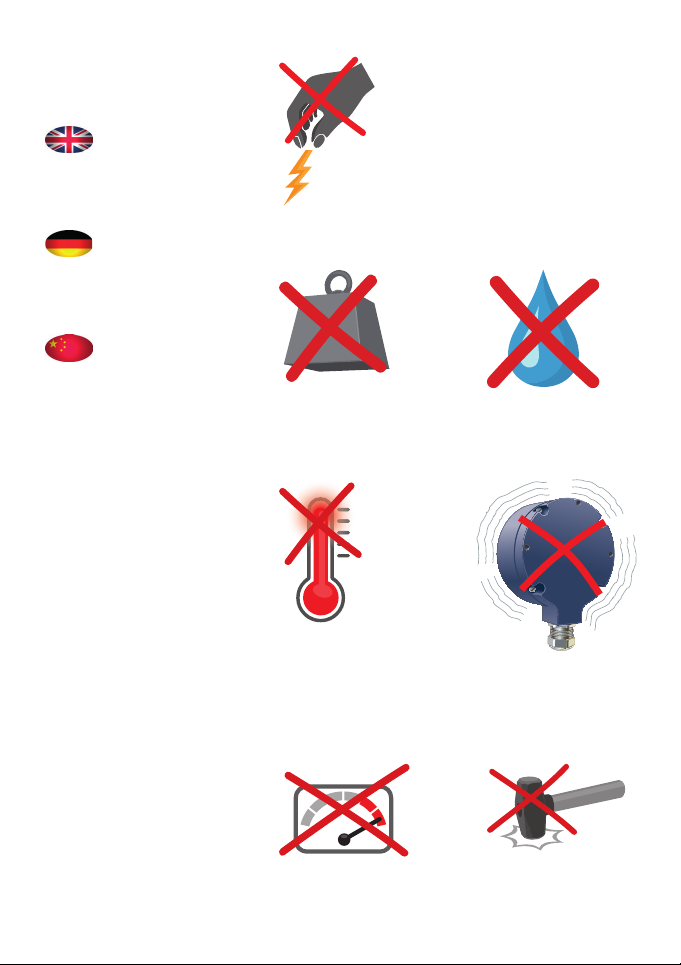

Risk of damage
to the product
Beschädigungs-
gefahr
产品损坏风险产品损坏风险
3.1)
3.2) 3.3)
3.4) 3.5)
3.6)
3.7)
8
ESD
V
