3.7.3 Den flexibla kretskortsdubbeltransportörens uppbyggnad
Den flexibla dubbeltransportören har två elektriskt och mekaniskt oberoende transportspår. Den
fasta transportörsidan är som standard höger sida. För dubbeltransportören kan den fasta trans-
portörsidan till höger eller vänster väljas. Den fasta sidans position kan monteras enligt specifika-
tionen. Kretskortsdubbeltransportören kan användas som enkel- eller dubbeltransportör.
3

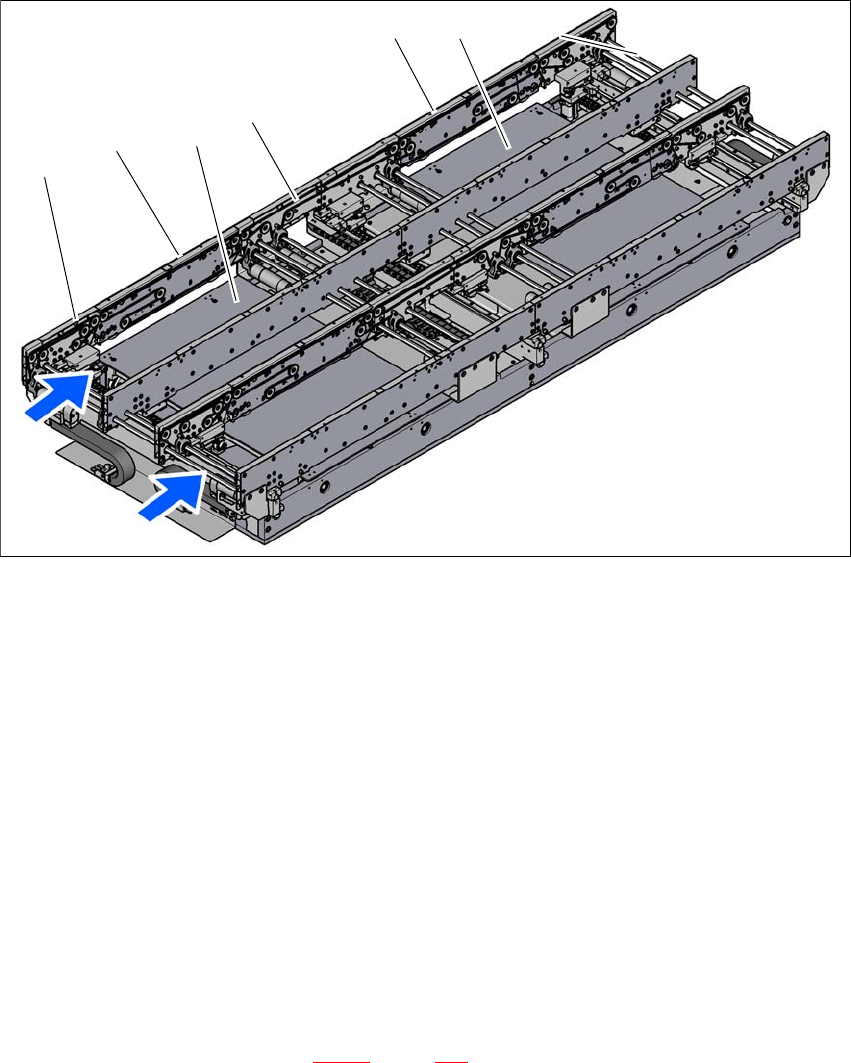

Bild 3.7 - 2 Ingående komponenter - dubbeltransportör för kretskort
(1) Inmatningsband
(2) Bearbetningsband 1
(3) Lyftbord 1
(4) Mellanband
(5) Bearbetningsband 2
(6) Lyftbord 2
(7) Utmatningsband
T1 Transportspår 1
T2 Transportspår 2
3.7.3.1 Flexibel kretskortsdubbeltransportör - transportspår och transporttyper
Höger transportspår (sett i transportriktningen) betecknas som "Transport 1" och vänster trans-
portspår som "Transport 2" (se bild 3.7 - 4
, sidan 146).
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
Driftsinstruktion SIPLACE X-serie S 3 Tekniska data och komponenter
Fr.o.m. programversion 713.0 Utgåva 11/2019 3.7 KK-transportsystem
145
3.7.3.2 Kretskortsdubbeltransportör i enkeltransportörsläget
Dubbeltransportören kan konfigureras online till en enkeltransportör. Då körs ett transportspår in
och avaktiveras (se bild 3.7 - 3
). Detta ger en transportspårbredd på maximalt 510 mm.
3
Bild 3.7 - 3 Flexibel dubbeltransportör i läget "enkeltransportör"
Dubbeltransportör med breddat transportspår 2
(fast transportörsida till vänster)
Transportspår 2
avaktiverat
transportspår 1 transportspår 2 Transportspår 1
deaktiverat
Transportriktning för
kretskort
Transportriktning för kretskort
Fast transportörsida
Dubbeltransportör med breddat transportspår 1
(fast transportörsida till höger)
Rörlig transportörsida
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie S
3.7 KK-transportsystem Fr.o.m. programversion 713.0 Utgåva 11/2019
146
3.7.3.3 Asynkront transportläge
Vid asynkron drift ytmonteras alltid ett kretskort på det ena transportspåret, medan ett annat
kretskort körs fram till ytmonteringsläge på det andra transportspåret. Därmed sparas hela trans-
porttiden in, vilket ger en avsevärd kapacitetsökning, särskilt för kretskort med kort cykeltid. Om
jobbdata definierats för ytmonteringsautomaten (instruktioner, riggning) transporteras alltid kö-
ande kretskort på inmatningsbanden till resp. bearbetningsband (om bearbetningsbandet är le-
digt). Ytmonteringen börjar när ett kretskort transporterats till bearbetningsområdet. Kretskorten
monteras i tur och ordning.
Om ytmonteringsförloppet avbryts, spärras transportgränssnittet och kretskorten som då befinner
sig på bearbetningsbanden monteras färdigt.
Transportgränssnittet spärras resp frigörs för båda transportspåren samtidigt.
3
Bild 3.7 - 4 Transporttyper
Synkront transportläge
Asynkront transportläge
