Driftsinstruktion SIPLACE X-serie S 2 Driftsäkerhet Fr.o.m. programversion 713.0 Ut gåva 11/2019 2.2 Varningsskyltar 61 2.2.14 Skylten "Huvudkollision" på IC-kameran till T winSt ar Skylten "huvudkollis io…
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie S
2.2 Varningsskyltar Fr.o.m. programversion 713.0 Utgåva 11/2019
60
2.2.13 Hög temperatur på Modular Head Control Unit (MHCU)
Pos. 1 på bild 2.2 - 13, temperaturskylt, art.nr 03031926-01 (antal per ytmonteringsautomat: 4).
2

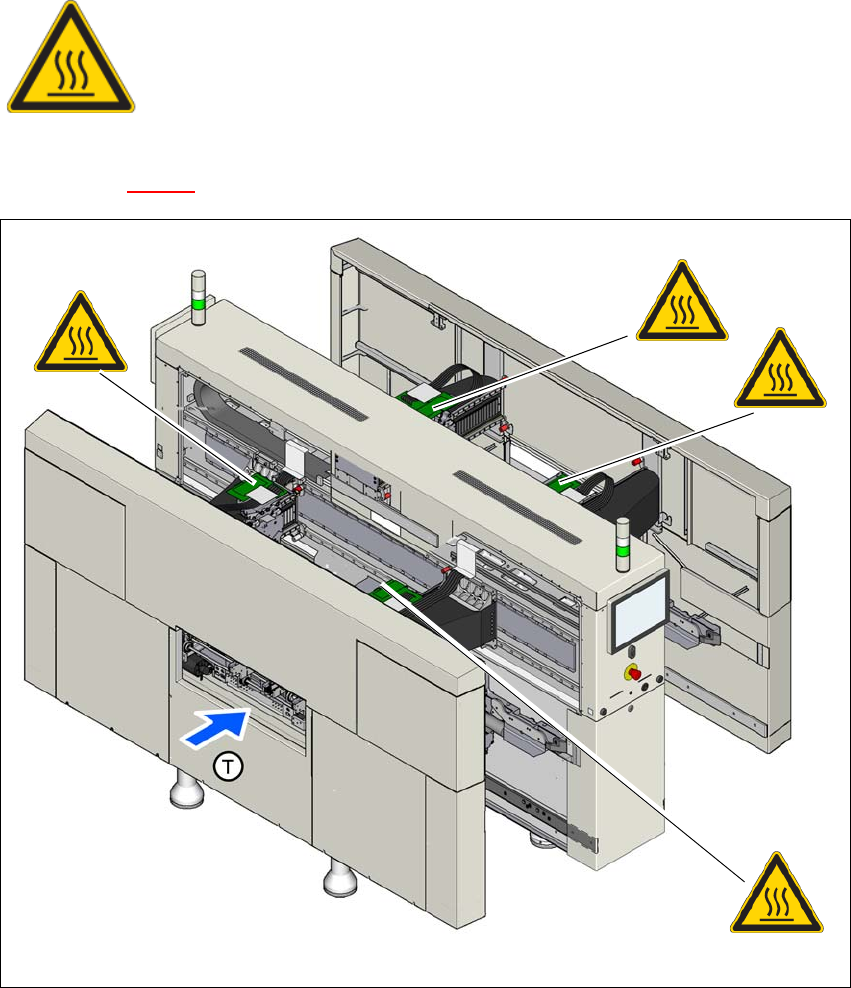

Bild 2.2 - 13 Temperaturskylt på Modular Head Control Unit (MHCU) – (SIPLACE X4i S som exempel)
2
RISK FÖR BRÄNNSKADOR PGA. HÖG TEMPERATUR!
Huset till Modular Head Control Unit (MHCU) kan bli mycket varmt vid kon-
stant drift. Var försiktig när du vidrör Modular Head Control Unit (MHCU).
(1)
(1)
(1)
(1)
Driftsinstruktion SIPLACE X-serie S 2 Driftsäkerhet
Fr.o.m. programversion 713.0 Utgåva 11/2019 2.2 Varningsskyltar
61
2.2.14 Skylten "Huvudkollision" på IC-kameran till TwinStar
Skylten "huvudkollision" på bild 2.2 - 14, artikelnr 03015392-02
(antal per ytmonteringsautomat: max. 2)
2
Bild 2.2 - 14 Skylten "Huvudkollision" på IC-kameran till TwinStar
(1) Kamerahus
(2) Glasplatta
(3) Skylten "Huvudkollision" på IC-kameran till TwinStar
VARNING! RISK FÖR HUVUDKOLLISION 2
När ytmonteringshuvudet byts från TwinStar till SpeedStar kolliderar
SpeedStar med kamerahusen.
Demontera de stationära kamerorna av typ 33, 55 x 45, och typ 25,
16 x 16 på TwinStar.
(3)
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie S
2.2 Varningsskyltar Fr.o.m. programversion 713.0 Utgåva 11/2019
62
2.2.15 Varningsskylt på kretskortstransportören
2
Bild 2.2 - 15 Varningsskyltar på kretskortstransportören (exempel med enkeltransportör)
(1) Varningsskylt "Känsliga transportörsidor"
Pos. W 004, på laserljusridån
2.2.15.1 Varningsskylt "Känsliga transportsidor" på fästplattan
2
Artikelnr 03110412-01 (antal: enkeltransportör 2, dubbeltransportör 4)
W 004
(1)
Känsliga transportörsidor!
Transportörsidorna är mycket känsliga och får inte flyttas utan att
bromsarna lossas.
Annars kan transportörsidorna förstöras.
