Driftsinstruktion SIPLACE X-serie S 2 Driftsäkerhet Fr.o.m. programversion 713.0 Utgåva 11/2019 2.6 Skyddsanordningar 87 2.6.4.2 Aktivera NÖDSTO PP SIPLACE X-serie S kan stoppas me d NÖDSTOPP-kna ppen vid problem. Ett NÖ…
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie S
2.6 Skyddsanordningar Fr.o.m. programversion 713.0 Utgåva 11/2019
86
2
Bild 2.6 - 9 Översikt över säkerhetsfrånkopplingen
Startknappen intryckt.
Nej
Nej
Ja
Nej
Nej
Ja
Ja
2
Aktiv
Säkerhetsfrånkoppling Av
Spänning
Y-axel 0 V
X-axel 0 V
Stjärnaxel 0 V
DP-axel 42V-
Z-axel (C&P, TH) 42 V-
Z-axel (CPP) 0 V-
Aktiv
Kretskortstransportör Nej
Lyftbord Nej
Kretskortsfixering Nej
Breddjustering Nej
Tombandskapningsaggregat Nej
Komponentsvagnsinmatning Ja
Ja
Tryckluft
min. 0,5 MPa
(5,0 bar)?
NÖDSTOPP-knapp
tryckts?
- Är skyddskåpan och/eller
underhållsluckan öppen?
Är NÖDSTOPP-slingan
för komponentvagnen
bruten?
2
Aktiv
Säkerhetsfrånkoppling På
Spänning
Y-axel 300 V-
X-axel 300 V-
Stjärnaxel 160 V-
DP-axel 42 V-
Z-axel (C&P, TH) 42 V-
Z-axel (CPP) 160 V-
Aktiv
Kretskortstransportör Ja
Lyftbord Ja
Kretskortsfixering Ja
Breddjustering Ja
Tombandskapningsaggregat Ja
Komponentsvagnsinmatning Ja
Driftsinstruktion SIPLACE X-serie S 2 Driftsäkerhet
Fr.o.m. programversion 713.0 Utgåva 11/2019 2.6 Skyddsanordningar
87
2.6.4.2 Aktivera NÖDSTOPP
SIPLACE X-serie S kan stoppas med NÖDSTOPP-knappen vid problem.
Ett NÖDSTOPP kan utlösas av:
– Genom att man trycker på en NÖDSTOPP-knapp på ytmonteringsautomaten
Säkerhetsfrånkopplingen löser då ut och effektkontaktorerna frånkopplar inom 100 ms resp. 500
ms (STOPP-kategori 1, styrt stopp med bruten strömmatning vid stillestånd).
2.6.4.3 Återställ NÖDSTOPP
NÖDSTOPP-knappen måste frigöras för att NÖDSTOPP ska återställas.
Ta först reda på orsaken till att NÖDSTOPP-knappen löst ut.
Åtgärda problemet.
Frigör NÖDSTOPP-knappen.
2.6.4.4 Återställa spärrningen
Stäng skyddskåpan.
2.6.4.5 Lös ut spärrningen
Öppna skyddskåpan.
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie S
2.6 Skyddsanordningar Fr.o.m. programversion 713.0 Utgåva 11/2019
88
2.6.5 Ingreppsskydd vid ställplatserna med Dummy-Feeder
2

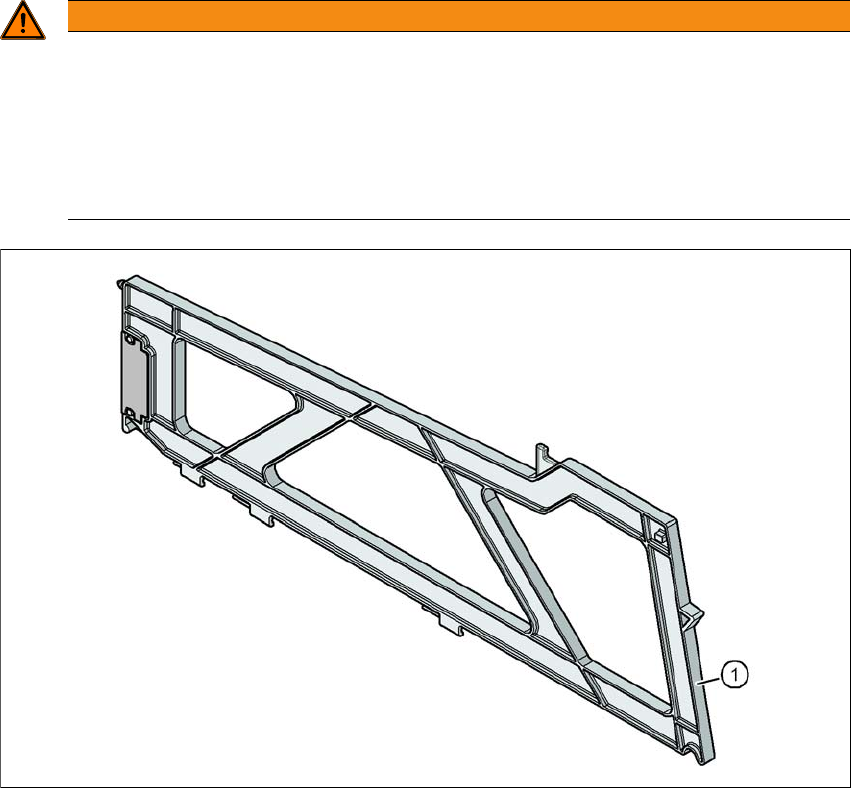

Bild 2.6 - 10 Ingreppsskydd vid komponentvagnens ställplatser
2
(1) Dummy Feeder SIPLACE X, artikelnr 00141226-xx
VARNING
Drift
Driftsäkerhet med ytterligare en ställplats!
Komponentvagnarna i SIPLACE X-serie S är driftsäkra när en matare eller ett ingrepps-
skydd (Dummy-Feeder) finns på minst varannan lediga ställplats.
Sätt in ett ingreppskydd (Dummy Feeder) på den lediga ställplatsen.
Förse även varannan lediga ställplats med ingreppsskydd när en hållare för ytma-
gasin monteras.
