Driftsinstruktion SIPLACE X-serie S 2 Driftsäkerhet Fr.o.m. programversion 713.0 Utgåva 11/2019 2.6 Skyddsanordningar 75 2.6 Skyddsanordningar 2.6.1 Skyddskåpor Portale rnas rörelseområde är skydda t med fyra rörliga sky…
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie S
2.5 Säkerhetsföreskrifter för drift Fr.o.m. programversion 713.0 Utgåva 11/2019
74
2.5.11 Säkerhetsföreskrifter för tömning av bandavfallsbehållaren
Bandavfallsbehållaren måste dras ut ur komponentvagnen för att tömmas. Då finns risk att man
klämmer tummen. Undvik detta genom att följa säkerhetsföreskrifterna i avsnitt 5.8.2
, sidan 258.
Driftsinstruktion SIPLACE X-serie S 2 Driftsäkerhet
Fr.o.m. programversion 713.0 Utgåva 11/2019 2.6 Skyddsanordningar
75
2.6 Skyddsanordningar
2.6.1 Skyddskåpor
Portalernas rörelseområde är skyddat med fyra rörliga skyddskåpor. Skyddskåporna och kåporna
skyddar mot ingrepp i ytmonteringsautomatens inre.
2
2

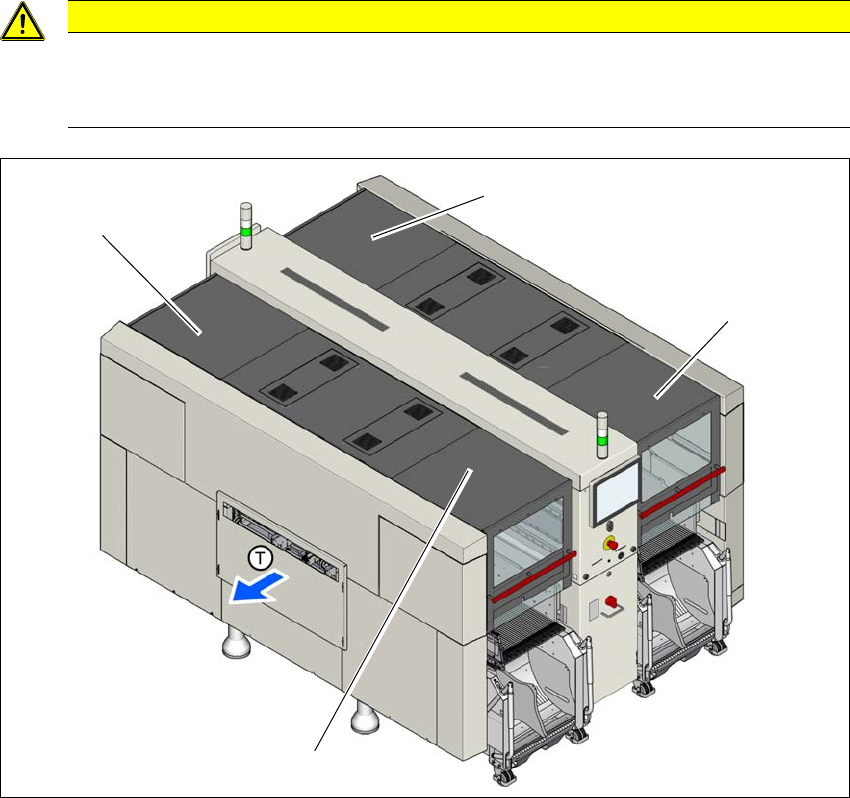

Bild 2.6 - 1 Skyddskåpor (SIPLACE X2 S/X3 S/X4 S som exempel)
(1) Skyddskåpa ställplats 1
(2) Skyddskåpa ställplats 2
(3) Skyddskåpa ställplats 3
(4) Skyddskåpa ställplats 4
SE UPP!
Risk för skador!
Skyddskåpor och andra kåpor kan skadas om de belastas för mycket.
Klättra inte upp och gå inte på skyddskåpor och kåpor.
(4)
(1)
(3)
(2)
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie S
2.6 Skyddsanordningar Fr.o.m. programversion 713.0 Utgåva 11/2019
76
Funktion 2
När en skyddskåpa dra uppåt bryts strömförsörjningen till portalaxlarna. Portalaxlarna stoppas. På
skärmen visas meddelandet "Close the cover" (Stäng kåpan).
Stäng skyddskåporna och tryck på startknappen (pos. 1 på bild 2.6 - 2) för att fortsätta ytmon-
teringen.
2

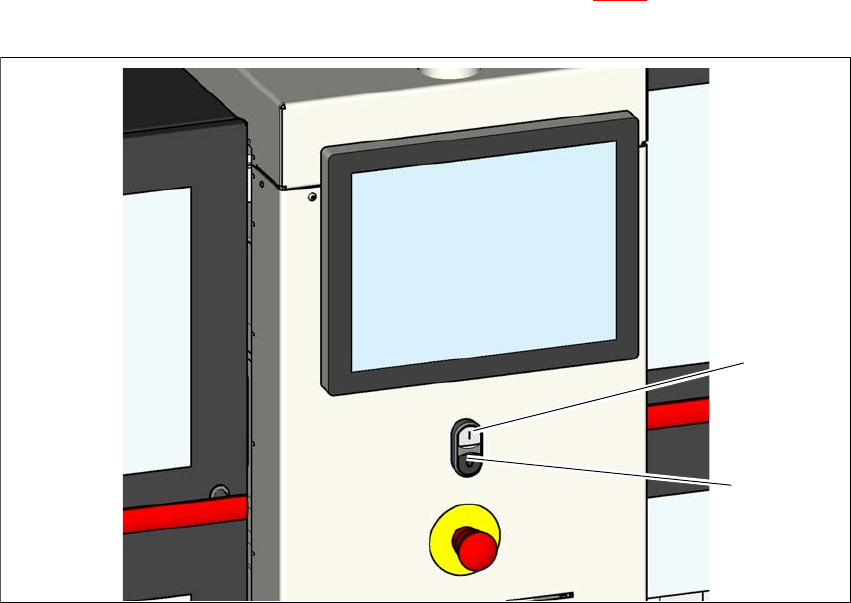

Bild 2.6 - 2 Startknappens (vit) placering på ytmonteringsautomaten (med SIPLACE X4 S som exempel)
(1) Startknapp (vit) på ytmonteringsautomaten
(2) Stoppknapp (svart) på ytmonteringsautomaten
(2)
(1)
