Driftsinstruktion SIPLACE X-serie S 2 Driftsäkerhet Fr.o.m. programversion 713.0 Ut gåva 11/2019 2.2 Varningsskyltar 41 2.2.1 V arningsskyltar på ytm onteringsautomaten (st andard) Bild 2.2 - 1 V arningsskyltar på ytm on…
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie S
2.2 Varningsskyltar Fr.o.m. programversion 713.0 Utgåva 11/2019
40
2.2 Varningsskyltar
Bilderna nedan visar ytmonteringsautomaten SIPLACE X4 S.
Varningsskyltarna sitter på samma plats på SIPLACE X4i S/X2 S/X3 S.
2
VARNING
Materialskador på varningsskyltar!
Varningsskyltarna kan skadas eller förstöras av aggressiva rengöringsmedel eller lös-
ningsmedel.
Rengör aldrig varningsskyltarna med starka rengöringsmedel eller lösningsmedel.
Ersätt alltid felande, skadade eller icke läsbara varningsskyltar.
Driftsinstruktion SIPLACE X-serie S 2 Driftsäkerhet
Fr.o.m. programversion 713.0 Utgåva 11/2019 2.2 Varningsskyltar
41
2.2.1 Varningsskyltar på ytmonteringsautomaten (standard)

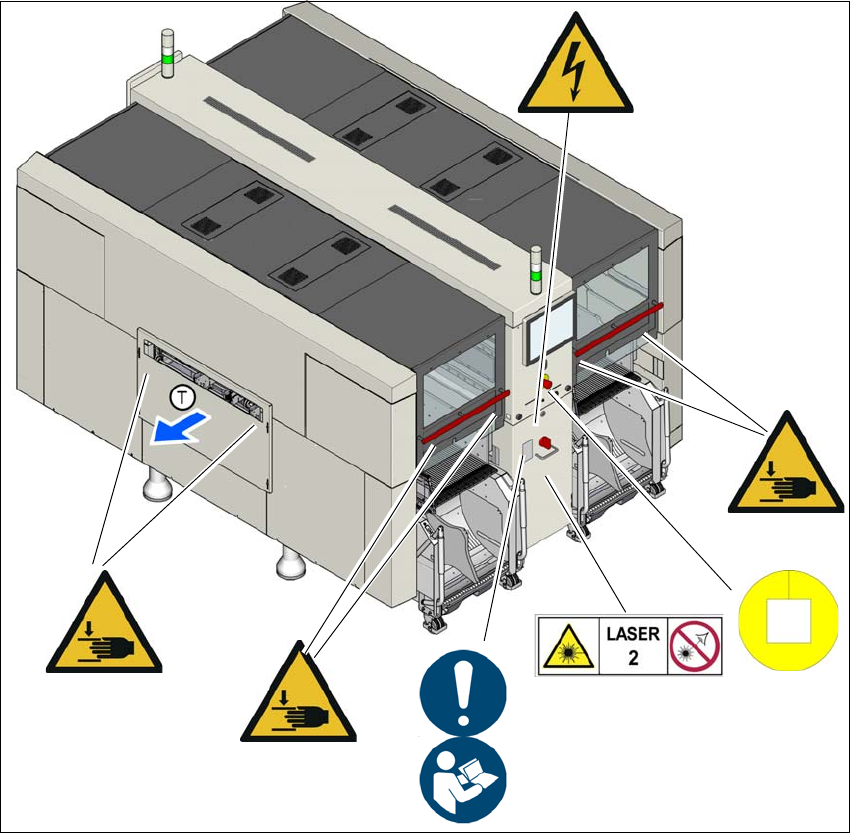

Bild 2.2 - 1 Varningsskyltar på ytmonteringsautomaten – del 1 (exempel SIPLACE X4 S) standardskyltar
Pos. M 002, artikelnr 03155798-01
Pos. W 024, artikelnr 03155346-01
Pos. W 210, artikelnr 03009350-01
Pos. W 012, artikelnr 03155378-01
Pos. W laser klass 2, artikelnr 03155298-01
(T) Transportriktning för kretskort
W 210
M 002
W 024
W laser klass 2
W 024
W 024
W 012
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie S
2.2 Varningsskyltar Fr.o.m. programversion 713.0 Utgåva 11/2019
42

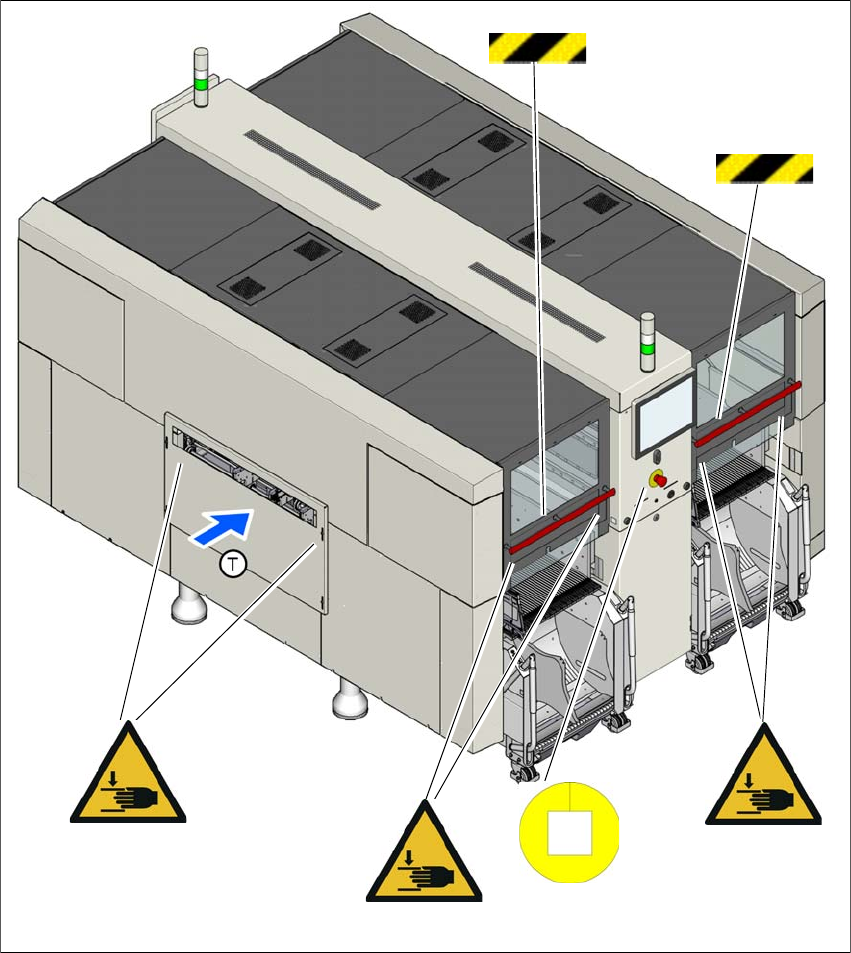

Bild 2.2 - 2 Varningsskyltar på ytmonteringsautomaten – del 2 (exempel SIPLACE X4 S med beröringsskydd) stan-
dardskyltar
Pos. W 024, artikelnr 03155346-01
Pos. W 210, artikelnr 03009350-01
(1) Varningstejp nedtill på de fyra skyddskåporna
(T) Transportriktning för kretskort
W 210
1
1
W 024
W 024
W 024
