4 Uppställning och driftsättning Dri ftsinstruktion SIPLACE X-serie S 4.2 Uppställningsplatsens infrastruktur Fr.o.m. programversion 713.0 Utgåva 11/2019 192 4.2.2.2 T ryckluft sanslutning på ytmonteringsautomaten 4 Bild…
Driftsinstruktion SIPLACE X-serie S 4 Uppställning och driftsättning
Fr.o.m. programversion 713.0 Utgåva 11/2019 4.2 Uppställningsplatsens infrastruktur
191
4.2.2 Tryckluftsförsörjning

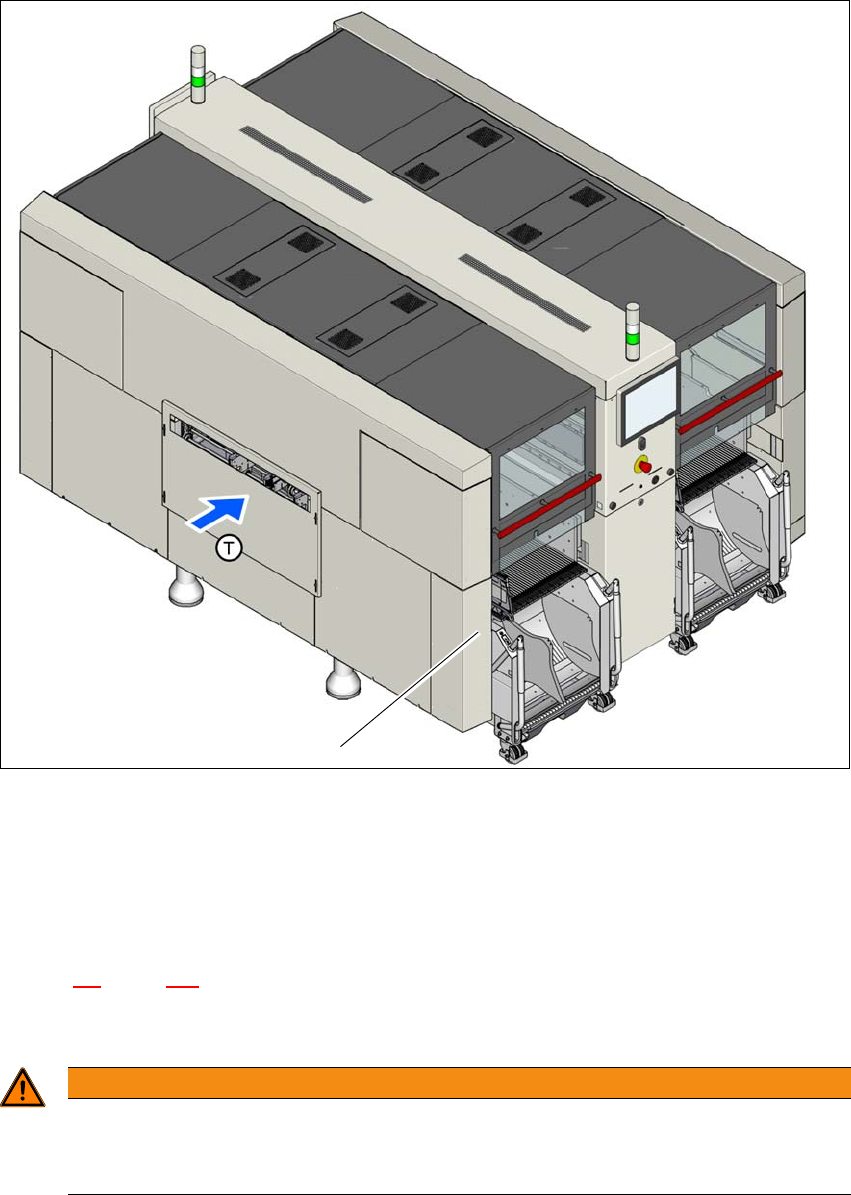

Bild 4.2 - 1 Tryckluftsförsörjningens placering på ytmonteringsautomaten
(1) Tryckluftsförsörjningens monteringsläge
4.2.2.1 Kontroll av tryckluftsförsörjningen
Kontrollera att tryckluftsförsörjningen motsvarar de angivna maskinspecifikationerna (se tabellen
i avsnitt 3.2
, sidan 107).
Protokollera tryckluftsegenskaperna på uppställningsplatsen.
4
1
VARNING
Risk för skador!
Risk för skador från trycksatta tryckluftsledningar.
Lossa aldrig trycksatta tryckluftsledningar.
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie S
4.2 Uppställningsplatsens infrastruktur Fr.o.m. programversion 713.0 Utgåva 11/2019
192
4.2.2.2 Tryckluftsanslutning på ytmonteringsautomaten
4

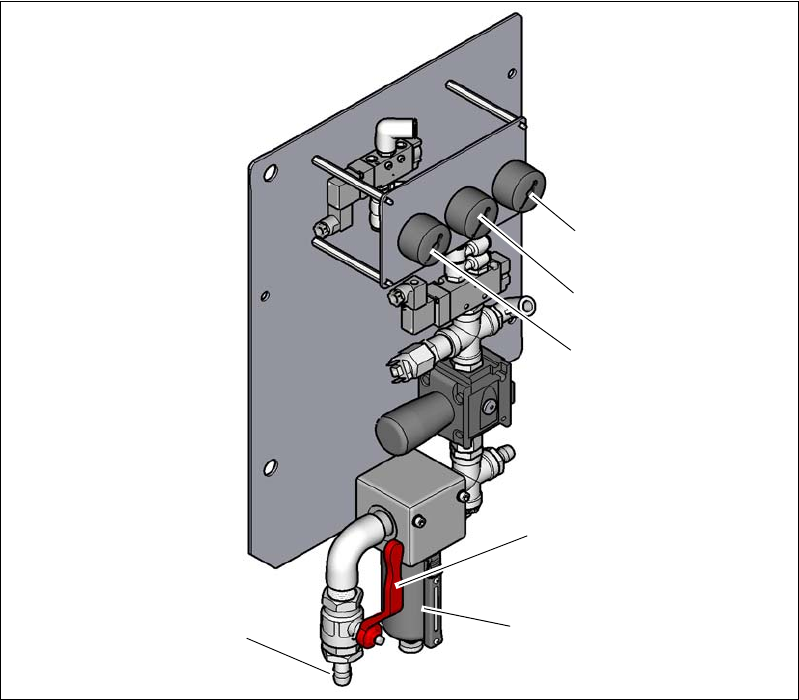

Bild 4.2 - 2 Tryckluftsenhet på ytmonteringsautomaten
Förklaring av bilden 4.2 - 2
(1) Manometer för försörjningstryck i maskinkomponenterna
börtryck: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (indikeringsområde 0 - 1,0 MPa, 0 - 10 bar)
(2) Manometer för försörjningstryck i portal 1 till 4
börtryck: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (indikeringsområde 0 - 1,0 MPa, 0 - 10 bar)
(3) Manometer för ingångstryck
börtryck: 0,5 - 1,0 MPa, 5 - 10 bar (indikeringsområde: 0 - 1,0 MPa, 0 - 10 bar)
(4) Avstängningskranen i läge "ÖPPEN"
(5) tryckluftsfilter
(6) tryckluftsanslutning
(6)
(1)
(2)
(3)
(5)
(4)
Driftsinstruktion SIPLACE X-serie S 4 Uppställning och driftsättning
Fr.o.m. programversion 713.0 Utgåva 11/2019 4.2 Uppställningsplatsens infrastruktur
193
4.2.3 Nätförsörjning
4
Bild 4.2 - 3 Strömförsörjningens placering på ytmonteringsautomaten(SIPLACE X2 S/X3 S/X4 S som exempel)
(1) Spärr
(2) Huvudströmbrytare med säkring mot återinkoppling
(3) Elaggregat (bakom täckkåpan)
(4) Strömkabel underifrån för strömförsörjning
(1)
(2)
(3)
(4)
