Driftsinstruktion SIPLACE X-serie S 2 Driftsäkerhet Fr.o.m. programversion 713.0 Utgåva 11/ 2019 2.9 Lås och sätt upp varningsskyltar 95 2.9 Lås och sätt upp varningsskylt ar 2.9.1 Syf te och omfattning Innan underhålls-…
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie S
2.8 Avstängning av tryckluftsmatning och trycksänkning Fr.o.m. programversion 713.0 Utgåva 11/2019
94
2

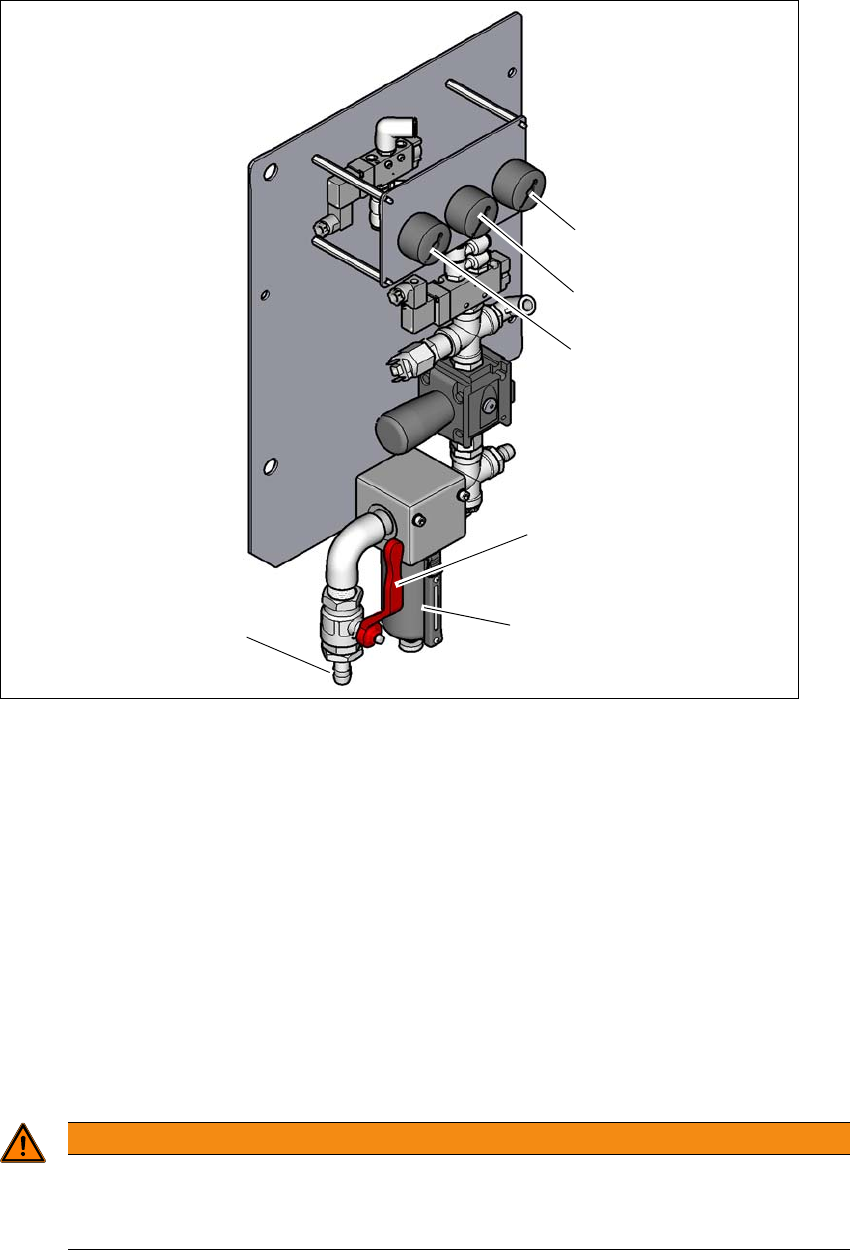

Bild 2.8 - 1 Tryckluftsenhet på ytmonteringsautomaten
Förklaring av bilden 2.8 - 1
(1) Manometer för försörjningstryck i maskinkomponenterna
börtryck: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (indikeringsområde 0 - 1,0 MPa, 0 - 10 bar)
(2) Manometer för försörjningstryck i portal 1 till 4
börtryck: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (indikeringsområde 0 - 1,0 MPa, 0 - 10 bar)
(3) Manometer för ingångstryck
börtryck: 0,5 - 1,0 MPa, 5 - 10 bar (indikeringsområde: 0 - 1,0 MPa, 0 - 10 bar)
(4) Avstängningskranen i läge "ÖPPEN"
(5) Tryckluftsfilter
(6) Tryckluftsanslutning
2
VARNING
Risk för skador!
Risk för skador från trycksatta tryckluftsledningar.
Lossa aldrig trycksatta tryckluftsledningar.
(6)
(1)
(2)
(3)
(5)
(4)
Driftsinstruktion SIPLACE X-serie S 2 Driftsäkerhet
Fr.o.m. programversion 713.0 Utgåva 11/2019 2.9 Lås och sätt upp varningsskyltar
95
2.9 Lås och sätt upp varningsskyltar
2.9.1 Syfte och omfattning
Innan underhålls- eller servicearbete utförs på ytmonteringsautomaten måste den säkras mot in-
koppling och förses med varningsskyltar. Om anvisningarna enligt nedan följs till punkt och pricka
kan risken för personskador på grund av elektrisk stöt och plötsliga rörelser elimineras.
2
2.9.2 Beskrivning
Följ nedanstående anvisningar vid bortkoppling, reglering eller avlastning av energi.
Informera alla berörda medarbetare.
Stäng av ytmonteringsautomaten och all kringutrustning. Följ därvid normal avstängningspro-
cedur:
– Tryck på STOPP-knappen.
– Koppla ner styrdatorn.
– Stäng av ytmonteringsautomaten med huvudströmbrytaren.
Skilj ytmonteringsautomaten från alla energikällor:
– Bryt tryckluftsmatningen.
– Bryt spänningsmatningen.
Lås utrustningen.
– Sätt på lås på alla ställen som du kan (t.ex. på huvudbrytaren).
ANM
Lägsta krav
Den här metoden innehåller lägsta krav för låsning resp. uppsättning av varningsskyltar
på ytmonteringsautomaten vid underhålls- och servicearbeten. Ytterligare säkerhetsåt-
gärder kan komma att påkallas av arbetsledning, skyddsombud, skyddskommitté eller
med hänsyn till arbetarskydd.
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie S
2.9 Lås och sätt upp varningsskyltar Fr.o.m. programversion 713.0 Utgåva 11/2019
96
Alternativ: Sätt upp varningsskyltar
Där så är möjligt ska ytmonteringsautomaten säkras med lås. Det finns dock situationer när
lås inte kan användas för energiavskiljande anordningar. I sådana fall måste varningsskyltar
sättas upp på den frånkopplade ytmonteringsautomaten för att informera personalen om att
ytmonteringsautomaten är frånkopplad för service. Skylten måste fästas ordentligt och place-
ras på sådan plats att den är väl synlig och får endast tas ned av den som satt upp den. 2
Avlastning av lagrad energi
Lagrad energi i tryckluftssystemet och elektrisk energi i elektrolytkondensatorer måste avlas-
tas på lämpligt sätt. 2
Vänta därför de angivna tiderna så att spänningen kan laddas ur och trycket evakueras
när ytmonteringsautomaten stängts av (se avsnitt 2.7
, sidan 89, och 2.8, sidan 93), an-
nars är det inte säkert att arbeta på ytmonteringsautomaten.
Kontrollera låsningen.
Kontrollera låsningen genom att trycka på startknappen.
Följande säkerhetsåtgärder måste vidtas innan ytmonteringsautomaten åter tas i drift:
Kontrollera arbetsområdet. Se till att behörig personal avlägsnar samtliga verktyg och
återställer alla skyddsanordningar.
Informera alla berörda medarbetare.
Innan något lås eller någon skylt tas bort måste all personal i aktuellt område informeras
om att ytmonteringsautomaten ska tas i drift igen.
Ta bort lås/skyltar
Varje behörig medarbetare ska ta bort sitt eget lås och förvara det enligt gällande be-
stämmelser.
Sätt på ytmonteringsautomaten och låt behörig personal kontrollera maskinen under drift
för att säkerställa att reparationerna utförts korrekt.
2.9.3 Provning
Servicepersonal får testa kopplingarna genom att kort aktivera dessa utan att upphäva låsningen.
Detta får endast ske när ingen annan personal utför arbete på det delsystem som provas.
Det är mycket viktigt att alla övriga startströmställare märks med varningsskylten "Får ej startas"
för att förhindra ofrivillig start av maskinen medan provning pågår.
2.9.4 Ansvar och skyldigheter
– Det åligger underhålls- och servicepersonalen att tillse att dessa anvisningar följs.
– Det åligger ansvarig chef för service- och underhållspersonal att tillse att underställd personal
tar del av dessa anvisningar.
– Det åligger skyddsombudet att tillse att låsning och märkning av ytmonteringsautomaten sker
korrekt.
