Driftsinstruktion SIPLACE X-serie S 2 Driftsäkerhet Fr.o.m. programversion 713.0 Utgåva 11/2019 2.6 Skyddsanordningar 85 T re villkor måste vara uppfyllda för akti vering av säkerhetsf rånkopplingen (CSB): – Alla skyddsa…
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie S
2.6 Skyddsanordningar Fr.o.m. programversion 713.0 Utgåva 11/2019
84
2.6.4 Säkerhetsfrånkoppling (CSB)
2

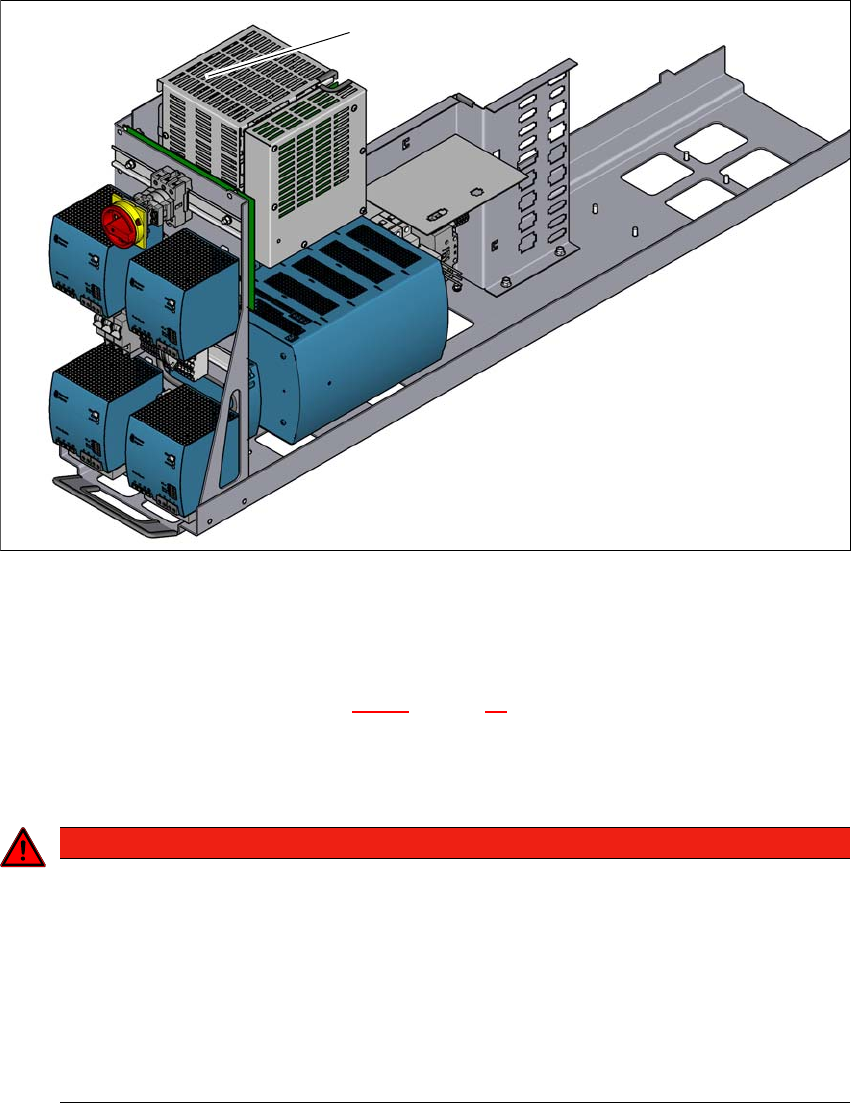

Bild 2.6 - 8 Säkerhetsfrånkopplingens (CSB) läge
2
(1) Säkerhetsfrånkoppling (CSB)
Säkerhetsfrånkoppling (CSB) (pos. 1 på bild 2.6 - 8, sidan 84) 2
Säkerhetsfrånkopplingen (CSB) sitter i elaggregatet. Den används för att övervaka skyddsanord-
ningarna och kontrollerar farlig spänning och farliga rörelser.
2
(1)
FARA
Livsfarlig spänning under kåpan för säkerhetsfrånkopplingen (CSB)!
Under kåpan finns det komponenter som kan leda livsfarlig spänning även när ytmonte-
ringsautomaten är avstängd och elkontakten är utdragen. Dra ut elkontakten och vänta i
ca 5 minuter tills kondensatorerna laddats ur.
Öppna aldrig kåporna.
Endast servicetekniker från ASM Assembly Systems GmbH&Co.KG eller service-
tekniker som utbildats hos ASM får utföra arbeten på strömförsörjningen och säker-
hetsfrånkopplingen (CSB).
Driftsinstruktion SIPLACE X-serie S 2 Driftsäkerhet
Fr.o.m. programversion 713.0 Utgåva 11/2019 2.6 Skyddsanordningar
85
Tre villkor måste vara uppfyllda för aktivering av säkerhetsfrånkopplingen (CSB):
– Alla skyddsanordningar måste vara stängda och NÖDSTOPP-knapparna måste vara upp-
låsta.
– Startknappen måste ha tryckts in.
– Signalen "programfrigivning" eller "Control ON" måste aktiveras av styrningens programvara.
2.6.4.1 Översikt över säkerhetsfrånkopplingen
När ytmonteringsautomaten är driftklar är kontakterna för alla lägesgivare och NÖDSTOPP-knap-
parna upplåsta. Lyfts t.ex. en skyddslucka, öppnar motsvarande kontakt och säkerhetsfrånkopp-
lingen löser ut. Via en digital ingång i I/O-Control Unit och via CAN-bussen signaleras denna
tillståndsändring till styrdatorn för att informera operatören. På operatörspanelen visas motsva-
rande felmeddelande.
Förutsättningar 2
För start och drift av ytmonteringsautomaten måste följande villkor uppfyllas:
– Alla komponentvagnar måste vara dockade.
– Ytmonteringsautomatens alla skyddskåpor måste vara stängda.
– De båda NÖDSTOPP-knapparna måste vara upplåsta.
– Min driftstryck måste vara uppnått.
– Aktivering måste vara inställd i programvaran ("Control ON").
När en av startknapparna trycks in kopplar säkerhetsfrånkopplingen (CSB) in den säkerhetskon-
trollerade matningsspänningen och ytmonteringsautomaten är driftklar.
Säkerhetsfrånkopplingens komponenter 2
Följande komponenter övervakas av säkerhetsfrånkopplingen:
– Lägesbrytarna för ytmonteringsautomatens fyra skyddskåpor
– Ytmonteringsautomatens båda NÖDSTOPP-knappar
– Lägesbrytarna för ytmonteringsautomatens komponentvagnsplatser
– Waffle Pack-växlare (tillval)
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie S
2.6 Skyddsanordningar Fr.o.m. programversion 713.0 Utgåva 11/2019
86
2
Bild 2.6 - 9 Översikt över säkerhetsfrånkopplingen
Startknappen intryckt.
Nej
Nej
Ja
Nej
Nej
Ja
Ja
2
Aktiv
Säkerhetsfrånkoppling Av
Spänning
Y-axel 0 V
X-axel 0 V
Stjärnaxel 0 V
DP-axel 42V-
Z-axel (C&P, TH) 42 V-
Z-axel (CPP) 0 V-
Aktiv
Kretskortstransportör Nej
Lyftbord Nej
Kretskortsfixering Nej
Breddjustering Nej
Tombandskapningsaggregat Nej
Komponentsvagnsinmatning Ja
Ja
Tryckluft
min. 0,5 MPa
(5,0 bar)?
NÖDSTOPP-knapp
tryckts?
- Är skyddskåpan och/eller
underhållsluckan öppen?
Är NÖDSTOPP-slingan
för komponentvagnen
bruten?
2
Aktiv
Säkerhetsfrånkoppling På
Spänning
Y-axel 300 V-
X-axel 300 V-
Stjärnaxel 160 V-
DP-axel 42 V-
Z-axel (C&P, TH) 42 V-
Z-axel (CPP) 160 V-
Aktiv
Kretskortstransportör Ja
Lyftbord Ja
Kretskortsfixering Ja
Breddjustering Ja
Tombandskapningsaggregat Ja
Komponentsvagnsinmatning Ja
