4. 维修保养 MEC-XP143-1.0S 58 XP-143E 机械手册 4.3.3 量规芯片元件吸取用的真空 发生器的过滤器的更换 ( 每年 ) 要点 为了对吸取量规芯片元件吸取用 的真空发生器防尘而内置过滤器。 定期地更换过滤器，能够保证元 件的稳定性。 方法 1. 反时针松动过滤器并卸下。 2. 请与新的过滤器更换。 警告 操作前请务必切断主电 源。
MEC-XP143-1.0S 4. 维修保养
XP-143E 机械手册 57

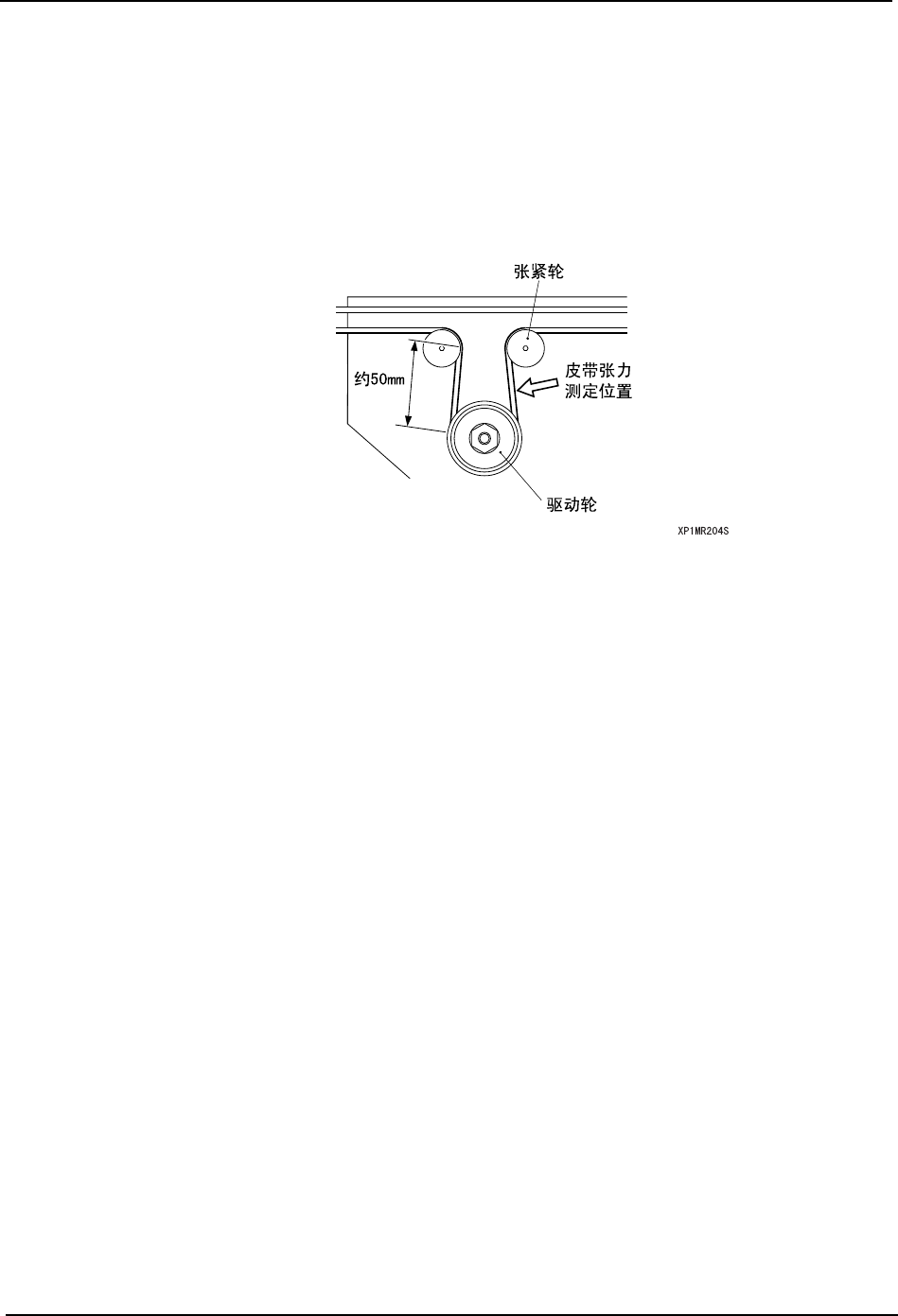

6. 使用张紧度测量计，调整固定张紧轮的固定位置使搬运轨道传送带的张力达到规定值。
搬运轨道的张力公差值 ( 振动次数 ) ∶ 425 ～ 445Hz
测定位置∶ 在搬运轨道传送带的驱动滑轮与张紧轮之间 (
约 50mm)
张紧轮的紧固转矩∶ 3.0N·m
4. 维修保养 MEC-XP143-1.0S
58 XP-143E 机械手册

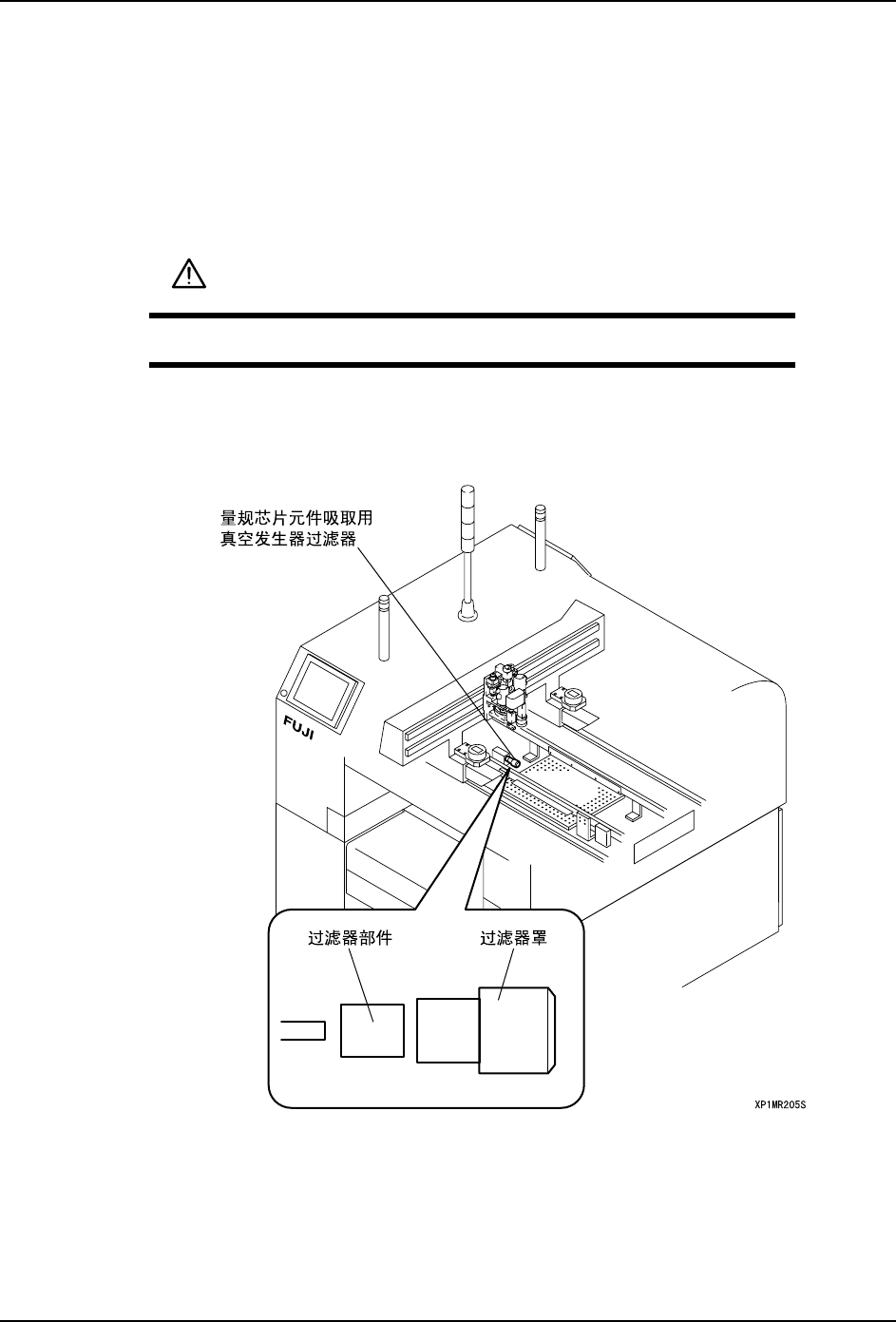

4.3.3 量规芯片元件吸取用的真空发生器的过滤器的更换 ( 每年 )
要点
为了对吸取量规芯片元件吸取用的真空发生器防尘而内置过滤器。
定期地更换过滤器，能够保证元件的稳定性。
方法
1. 反时针松动过滤器并卸下。
2. 请与新的过滤器更换。
警告
操作前请务必切断主电源。
MEC-XP143-1.0S 4. 维修保养
XP-143E 机械手册 59

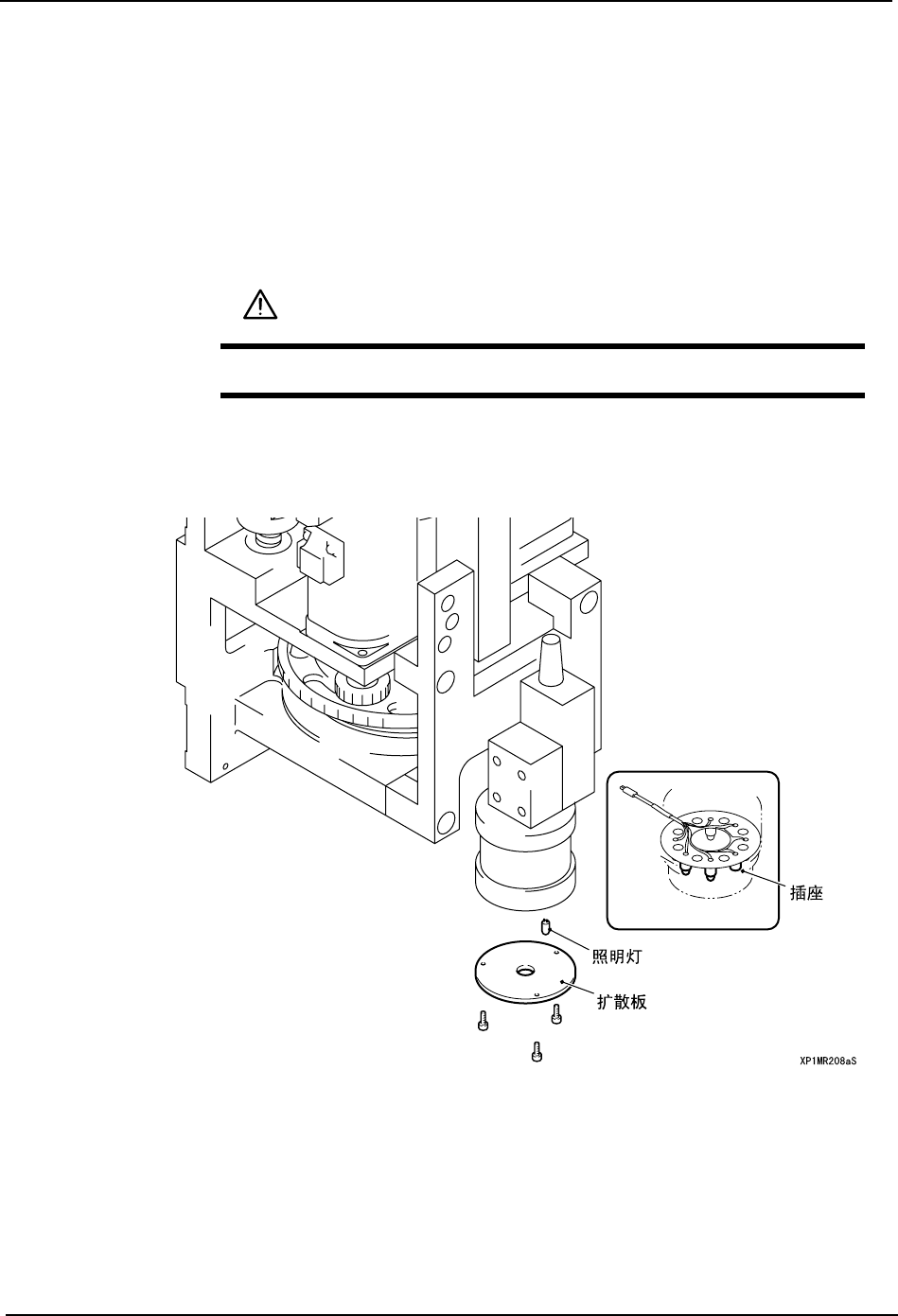

4.3.4 定位相机灯的更换
要点
定位相机的照明灯不亮或照明度不够时请更换。
方法
1. 有 MFU 时请卸下。
2. 按下 [ 紧急停止 ] 按钮，切断 200V 电源。
3. 用手将贴装工作头拉到容易操作的位置 ( 自己面前 )。
4. 拆除扩散板。
5. 按下 [ 定位相机开 ] 键，确认哪个照明灯不亮。
6. 将不亮照明灯从插座中拔出。
7. 将新的照明灯插入插座，装上扩散板。
备注 ) 用小镜子确认照明灯及插座的位置，可高效率地更换。
警告
操作前请务必按下 ［紧急停止］按钮，切断主电源。
