4 OM-1647 [2] 生产信息 显示各通道的生产信息。 Reference 有关生产数量的设定请参照 “ 7.生产块数设定 ” 章节。 生产信息F4 线路板完成时间 : 显示当前在装线路板的前一块已完成线路板 的完成时间。 是从开始获取线路板到最终贴装完了为止的 时间合计值。 分割线路板数量 : 显示分割线路板的生产数量。 生产数量 : 显示当前时点的线路板生产数量。 生产预定数量 : 显示线路板的生产…
3
OM-1647

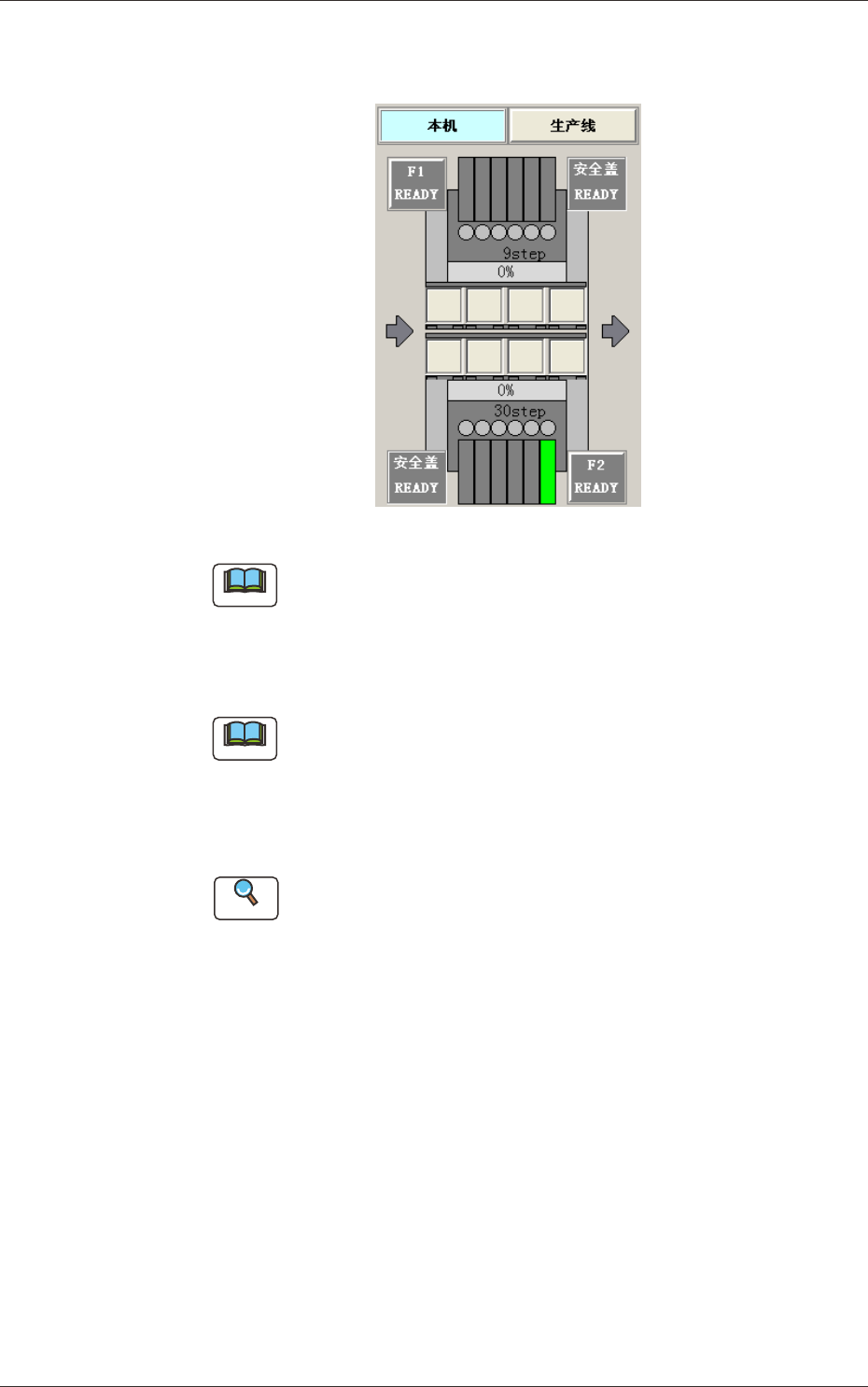

[1]图像显示部
用图像显示装置的线路板搬送部及元件供给部。
图像显示部F3
Note
界面显示根据所选择的选项而有所不同。
本机 / 生产线切换按钮
进行图像显示部的切换。
Note
生产线构成为 1 台时，不显示生产线控制切换按钮。
[ 本机 ] 按钮 :显示装置单体的图像。
[ 生产线 ] 按钮 :显示生产线的图像。
进行生产线开始、生产线单板。
Reference
详细内容请参照
“
3.1生产线界面
”
章节。
3.生产运行
1105-001
4
OM-1647

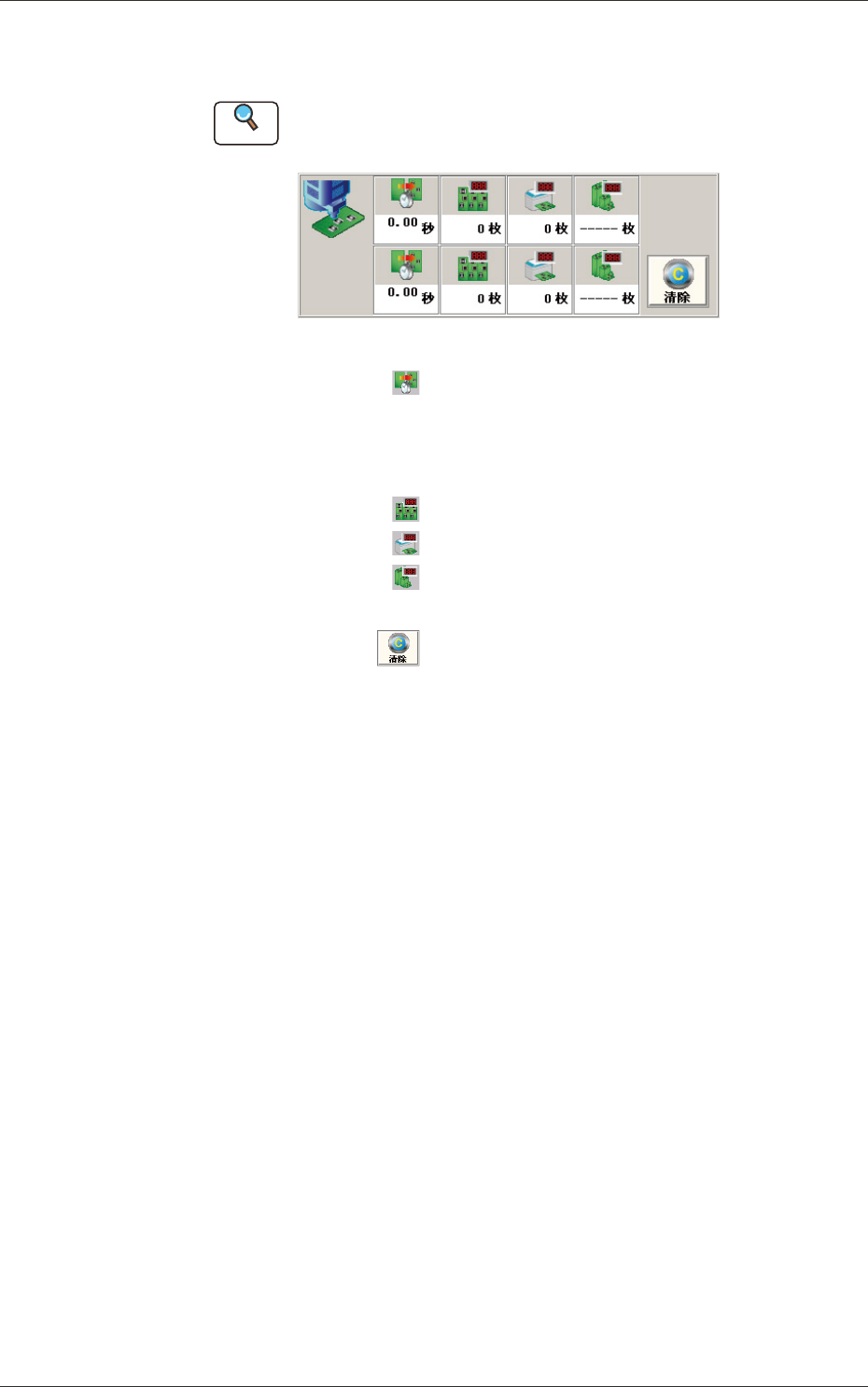

[2]生产信息
显示各通道的生产信息。
Reference
有关生产数量的设定请参照
“
7.生产块数设定
”
章节。
生产信息F4
线路板完成时间 :显示当前在装线路板的前一块已完成线路板
的完成时间。
是从开始获取线路板到最终贴装完了为止的
时间合计值。
分割线路板数量
:显示分割线路板的生产数量。
生产数量
:显示当前时点的线路板生产数量。
生产预定数量
:显示线路板的生产预定数量。
[ 清除 ] 按钮 :清除生产数量为 0[ 零 ]。停止。
3.生产运行
1105-001
5
OM-1647

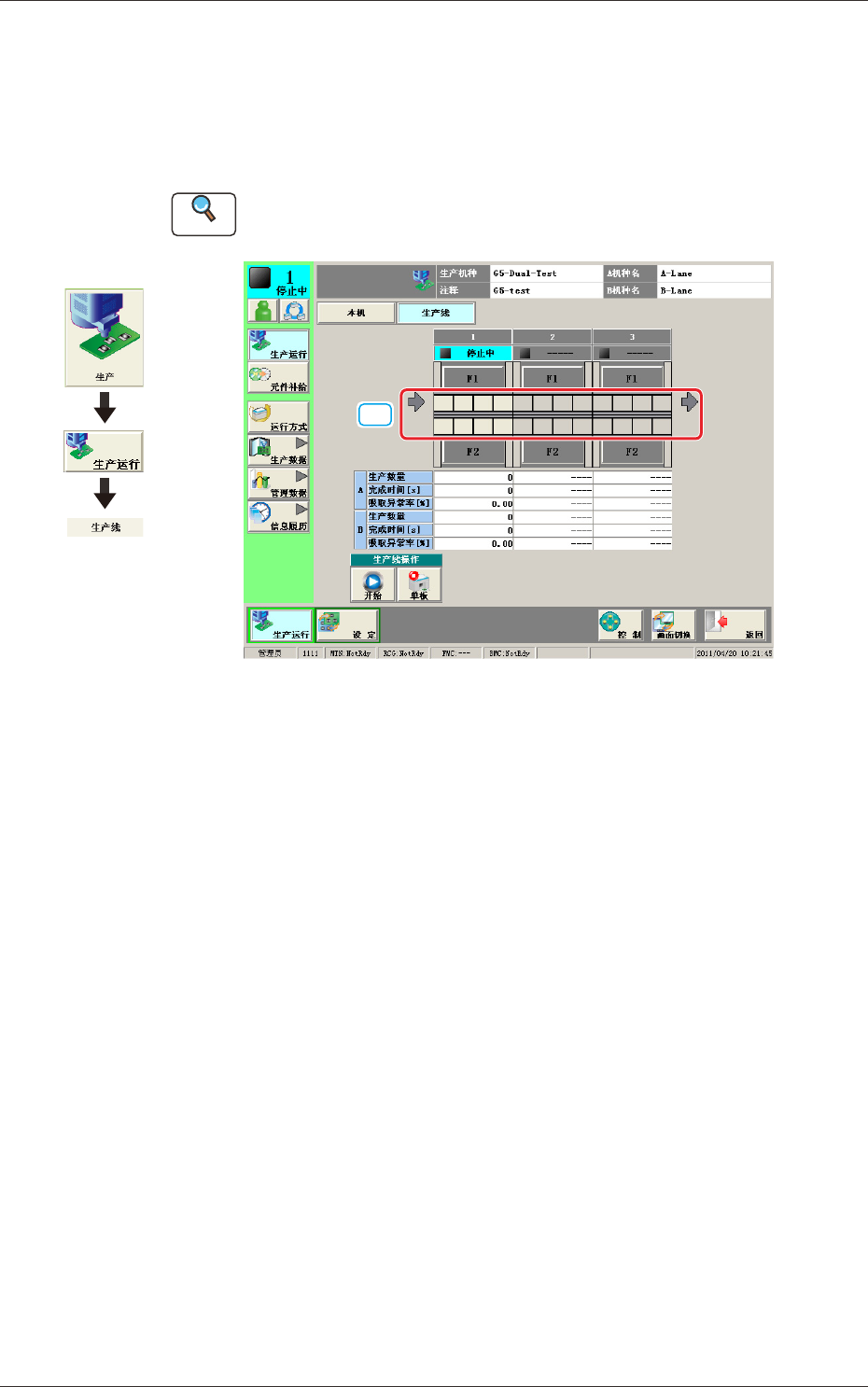

3.1 生产线界面
进行生产线的运行状态确认以及生产线操作。
显示在生产线构成中设定的 SIGMA 系列 ( 包括印刷机 ) 的运行状况、线路板
搬送部的图像等。
Reference
有关双重搬送对应以外的说明请参照
“
SIGMA-G5第二卷第一章2.2生产
线界面
”
章节。
[1]
生产线界面F5
[1]线路板搬送部
显示各通道当前的线路板搬送状况。
绿色:有线路板的状态
灰色:无线路板的状态
界面展开
3.1生产线界面
