19 OM-1647 11.4线路板搬运和位置定位状态的确认 1 105-001 11.4 线路板搬运和位置定位状态的确认 在 “ 生产运行 ” 菜单的 “ 线路板搬送 ” 界面中确认线路板搬运和定位状态。 Procedure (1) 随着 “ 界面展开 ” ，显示 “ 线路板移载 ” 界面。 F21 (2) 从前工序搬入线路板到确认线路板搬运和位置定位状态的通道。 (3) 按下图像显示的定位传送带的模块按钮，在 10…
18
OM-1647
11.3线路板支撑销的回收和传送带宽度的调整
1105-001
11.3 线路板支撑销的回收和传送带宽度的调整
Procedure
(1)显示
“
支撑针 ( 支撑销 )
”
界面。
(2)选择进行操作的通道的传送带。
F18
(3)按下 [ 移动到支撑针交换位置 ] 按钮后，在 10 秒钟内再按操作台的
[START] 按钮。
( 安装头待避，传送带宽度扩大到最大宽度。)
F19
(4)按下 [ 支撑针安装 / 取出 ] 按钮后，在 10 秒钟内再按操作台的
[START] 按钮。
( 将线路板支撑销配置到线路板程序中指定的位置。)
F20
(5)按下 [ 向生产运行指定的目标位置移动 ] 开关，在 10 秒钟内再按操作
台的 [START] 按钮。
( 传送带宽度配合选择的生产机种进行移动。)
界面展开
19
OM-1647
11.4线路板搬运和位置定位状态的确认
1105-001
11.4 线路板搬运和位置定位状态的确认
在
“
生产运行
”
菜单的
“
线路板搬送
”
界面中确认线路板搬运和定位状态。
Procedure

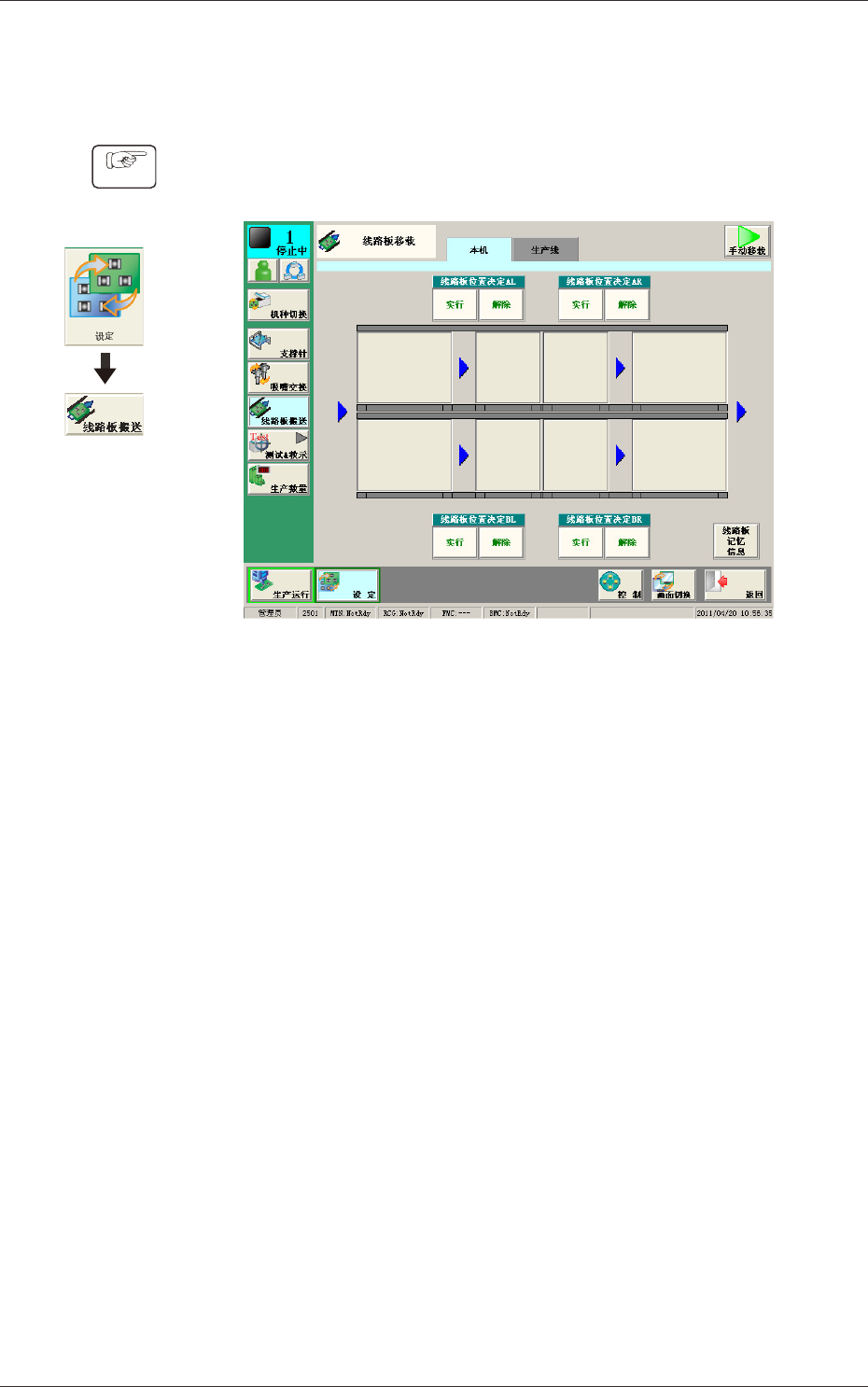

(1)随着
“
界面展开
”
，显示
“
线路板移载
”
界面。
F21
(2)从前工序搬入线路板到确认线路板搬运和位置定位状态的通道。
(3)按下图像显示的定位传送带的模块按钮，在 10 秒钟内按操作台的
[START] 按钮，搬运线路板。
(4)确认线路板是否正常传送和传送时有无碰撞或掉落。
(5)按
“
线路板位置决定 ( 定位 )L
”
的 [ 实行 ] 按钮，在 10 秒钟内按操作
台的 [START] 按钮。
( 支撑台上升。)
(6)按机盖锁定开关，关闭开关灯。
( 透明盖锁定被解除。)
界面展开
20
OM-1647
11.4线路板搬运和位置定位状态的确认
1105-001
(7)打开透明盖。
注意
马达等负载电源处于 OFF 状态，但由于双手伸进装置内进行
调整作业，因此请充分注意安全。
(8)用手指轻压线路板，确认支撑销位置是否有问题。
(9)关闭透明盖。
(10)按机盖锁定开关，打开开关灯。
