64 OM-1647 17.规格 1 105-001 项目 内容 6. 搬送模式 共有两种模式，一种是线路板尺寸为 216mm 以下时的搬送通道 2 列下的双重搬 送模式，另一种是线路板尺寸超过 216mm 且 381mm 以下时的单一搬送模式。 通过此两种搬送模式，即使生产超过 216mm 的线路板，也可以用单一搬送进行 生产。 • 双重搬送模式 ( 双重搬送 2 枚 ) 线路板尺寸 50mm &…
63
OM-1647
17.规格
1105-001
项目 内容
5.贴装前的线路板
条件
(元件高度限制 )
双重搬送模式 单一搬送模式
先装元件高度 上面 12.7mm/高速安装头
25.4mm/多功能安装头
下面 30mm
固定间隔 上面 3.0mm
下面 3.0mm
㒔䏄ᵔ
㒔䏄ᵔᬄᩦ䫕
㸽⼏㒔䏄ᵔᨁ䗖ᯋ
ܝ㺚ܘӋϢৄҺ䌉㺚㣘
ܘӋ
㒔䏄ᵔᬄᩦ䫕໙
¹
¹
傭䗴ᅞ㺚༉ᯋ
0D[
ࡴ㛒ᅞ㺚༉ᯋ
0D[
0D[
㺚
㕃
ࠢ
ռ
单位:mm

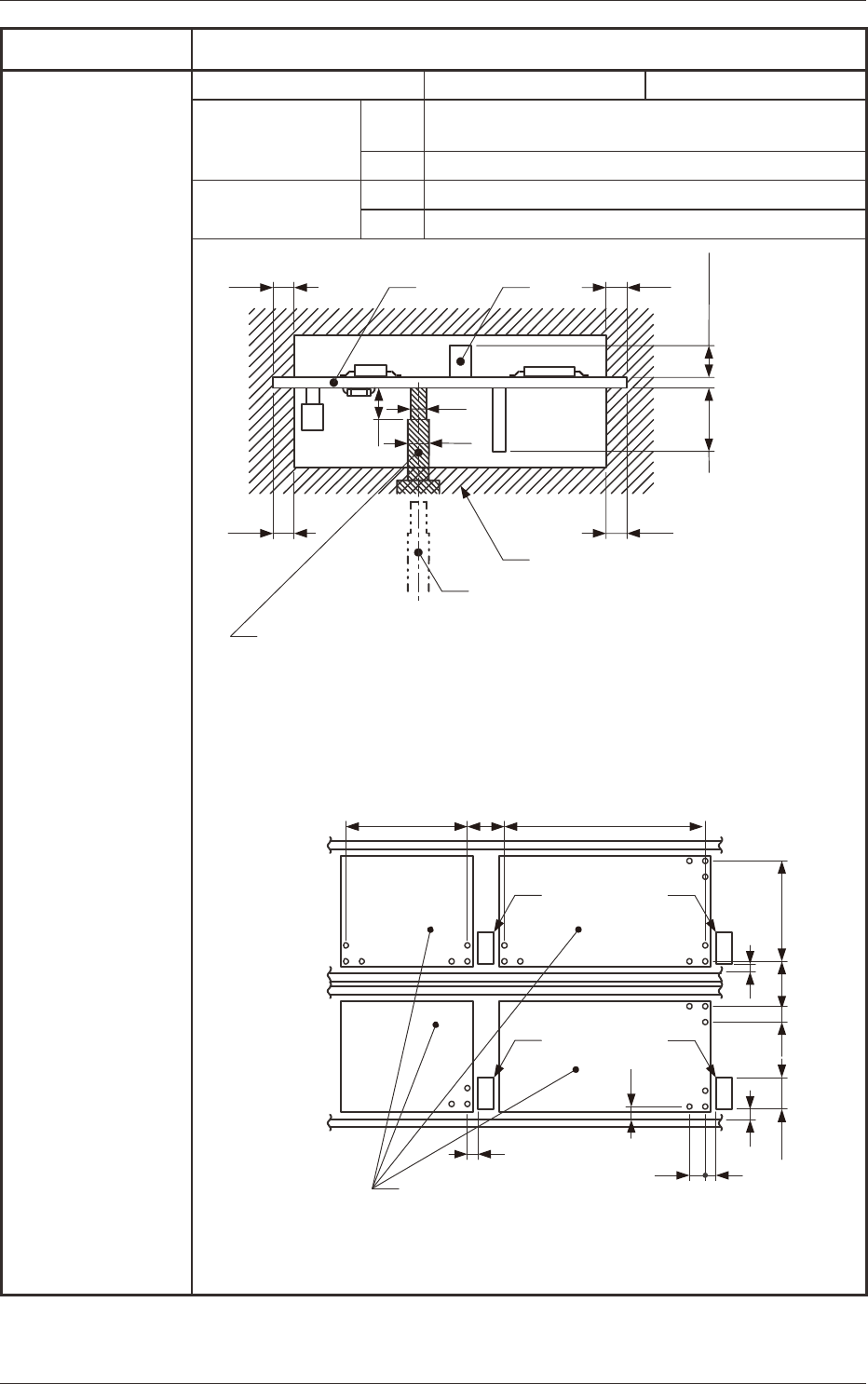

注:(a)上图表示支撑线路板的状态。
(b)将线路板支撑销设定在触及不到已装元件的位置。
(c)尺寸表示设计基准尺寸。请留有富余。
(d)线路板支撑销位置可用 “10mm” 间距移动。
(e)传送带、线路板制动器、支撑台的位置关系请参照下图。
ৄࡽ$
ৄࡽ$
ᅯ%
ৄࡽ%
㒔䏄ᵔࠋࡽఽ
㒔䏄ᵔࠋࡽఽ
ᬄᩦ
ড䞢ᨁ䗖ῶᓤȡңᎻࠅৈ⌖ࡽᯋ
单位:mm
64
OM-1647
17.规格
1105-001
项目 内容
6.搬送模式 共有两种模式，一种是线路板尺寸为 216mm 以下时的搬送通道 2 列下的双重搬
送模式，另一种是线路板尺寸超过 216mm 且 381mm 以下时的单一搬送模式。
通过此两种搬送模式，即使生产超过 216mm 的线路板，也可以用单一搬送进行
生产。
•双重搬送模式 ( 双重搬送 2 枚 )
线路板尺寸 50mm
<Y<=216mm:2 枚时
作为双重搬送的原有功能，用 2 个轨道进行搬送。
0D[PP
0D[PP
ৄࡽ$
ৄࡽ$
ৄࡽ%
ᅯ%
㓨އ䚽 㓨އ䚽ᅯԢ/5䚽
㺚㕃ࠢռ
•单一搬送模式 ( 双重搬送 1 枚 )
线路板尺寸 50mm<=Y<=381mm:1 枚时
将后侧 3 个轨道靠近 ( 可动 A、固定 A、可动 B) 后侧进行单一搬送。
0D[PP
ৄࡽ$
ৄࡽ$
ৄࡽ%
ᅯ%
㓨އ䚽 㓨އ䚽ᅯԢ/5䚽
㺚㕃ࠢռ
65
OM-1647
17.规格
1105-001
项目 内容
7.动作概要 从各搬送通道中，先从已决定任意一方位置的线路板开始进行贴装。
完成一方通道的线路板贴装后，开始贴装其他通道的线路板。
$䗯䘨䌉㺚
%䗯䘨ᨁ䗖
$䗯䘨ᨁ䗖
%䗯䘨䌉㺚
⫴ѼԢ㕃
⫴ѼԢ㕃
由于线路板是交互进行搬送，因此可以通过贴装任意通道的线路板，进行不被线
路板搬送左右的连续贴装。( 表面上，线路板搬送时间为零 )
8.线路板更换时间 双重搬送模式 单一搬送模式
0 秒注 2 秒以内 ( 线路板长 260mm 以下 )
注:(a)两通道交互搬送线路板时，表面上搬送时间成为零。
但是，前提条件为 “ 先装元件厚度和实际贴装元件在 12.7mm 以下 ”。
(b)只连续单侧生产时，与单一搬送模式相同。
9.搬送高度 905mm( 搬送基准高度 )
注
:SMEMA 高度时，需要另外选购。
10.自动调整功能
•
自动调整宽度功能
同时标准装备双重搬送模式、单一搬送模式
•
支撑上下功能
标准装备双重搬送对应分割类型
•支撑销更换
标准装备支撑销自动调整功能
11.线路板程序 由于每个通道交互搬送，因此每个线路板搬送通道独立持有线路板程序数据。
12.硬盘 前后工序信号连接
前后工序同时装备 2 个独立的 I/F 系统。
可以在前后工序 I/F 板连接前工序信号、后工序信号、炉信号。
双重、单一搬送模式时的信号连接
双重搬送模式 : 两个系统
单一搬送模式 : 一个系统
13.前后接口 遵循 SMEMA 通信规格
