13.1滑道水准 ( 水平 )
1105-001
13.1 滑道水准 ( 水平 )
[1]

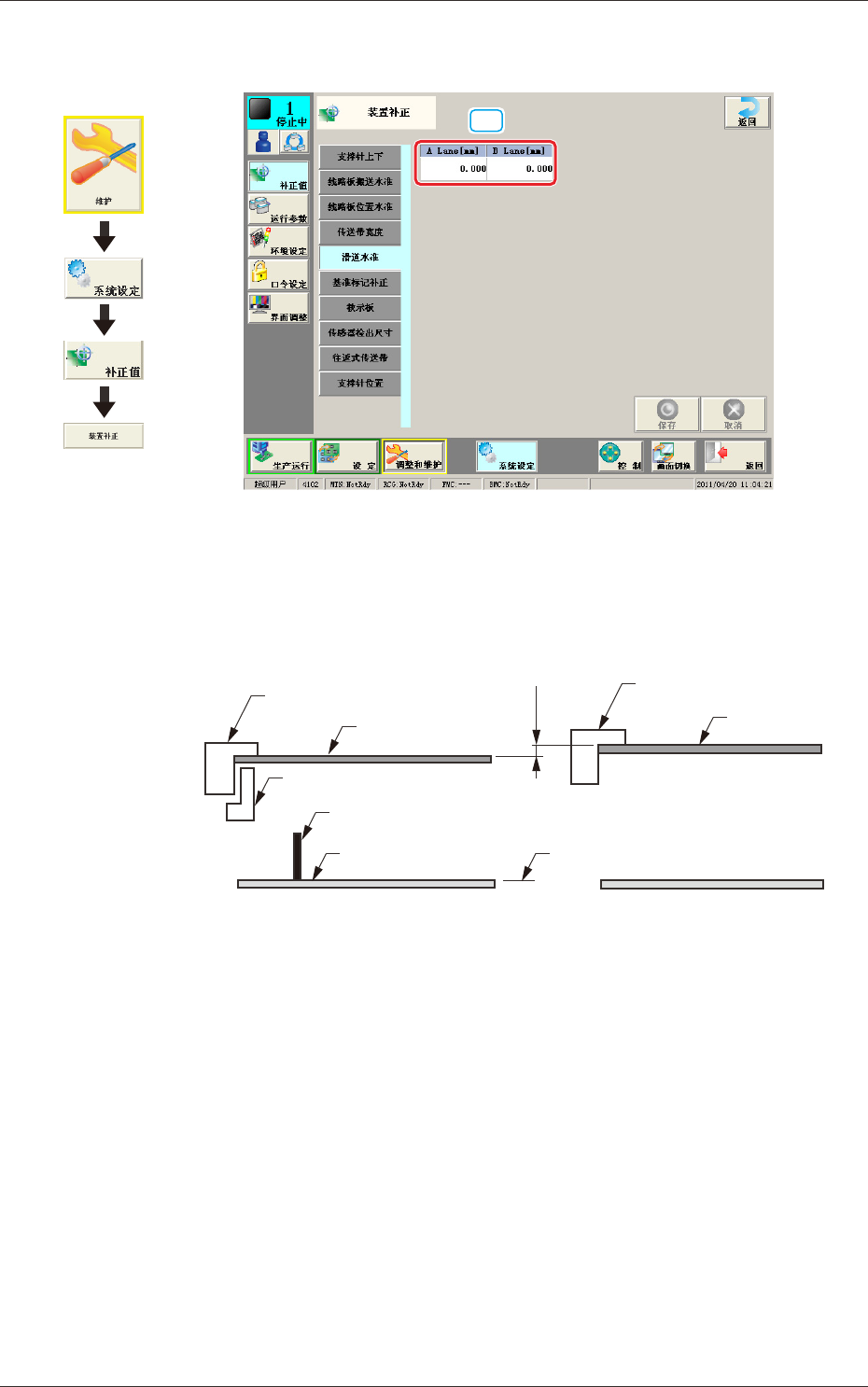

滑道水准F25
[1]滑道水准
ALane( 通道 )、BLane[mm]
是单一模式中尺寸超过 256mm 时调整通道间的定位高度差的补正值。
A 通道滑道上面
线路板
(-)
(+)
支撑销
支撑台
差分
A-BL B-BL
B 通道滑道上面
线路板
2 夹板
原点
F25-1
界面展开
26
OM-1647
13.2前后工序模式
1105-001
13.2 前后工序模式
设定前后工序模式。
Reference
有关双重搬送对应以外的说明请参照
“
SIGMA-G5第三卷第二章3.2前后
工序模式设定
”
章节。
[1]
[2]
[1]
[2]
[3]
[4]
前后工序模式F26
•
共同 ( 共通 )
设定各通道共通的前后工序。
[1]A 轨道 ( 通道 ) 同时搬送指定
B 轨道同时搬送指定
设定是否同时进行从供给传送带到定位传送带的线路板搬运和从定位
传送带到排出传送带的线路板搬送。
使用 :使用同时搬送指定。
不使用 ( 独立 ) :不使用同时搬送指定。
不使用 ( 非同期 ) :若搬出线路板通过排出侧传送带的入口传感
器，就开始下一个线路板的搬入动作。
[2]A 轨道排出传送带线路板偏离检出
B 轨道排出传送带线路板偏离检出
设定排出传送带部的线路板偏离
“
不检测
”
或
“
不检测
”
。
[3]A 轨道基准滑道位置 [mm]
设定 A 通道的基准滑道位置。
界面展开
27
OM-1647
13.2前后工序模式
1105-001
[4]后工序排出方式
设定后工序的线路板排出方式。
双重搬送时，从以下选择从两个通道向后工序装置排出线路板的方式。
交替排出 ( 从 A 通道 ) :从 A 通道交替排出结束元件贴装的线路板。
交替排出 ( 从 B 通道 ) :从 B 通道交替排出结束元件贴装的线路板。
•
A 轨道 ( 通道 )、B 轨道
设定配合各通道的前后工序。
F27
