14.3维护保养部位
1105-001

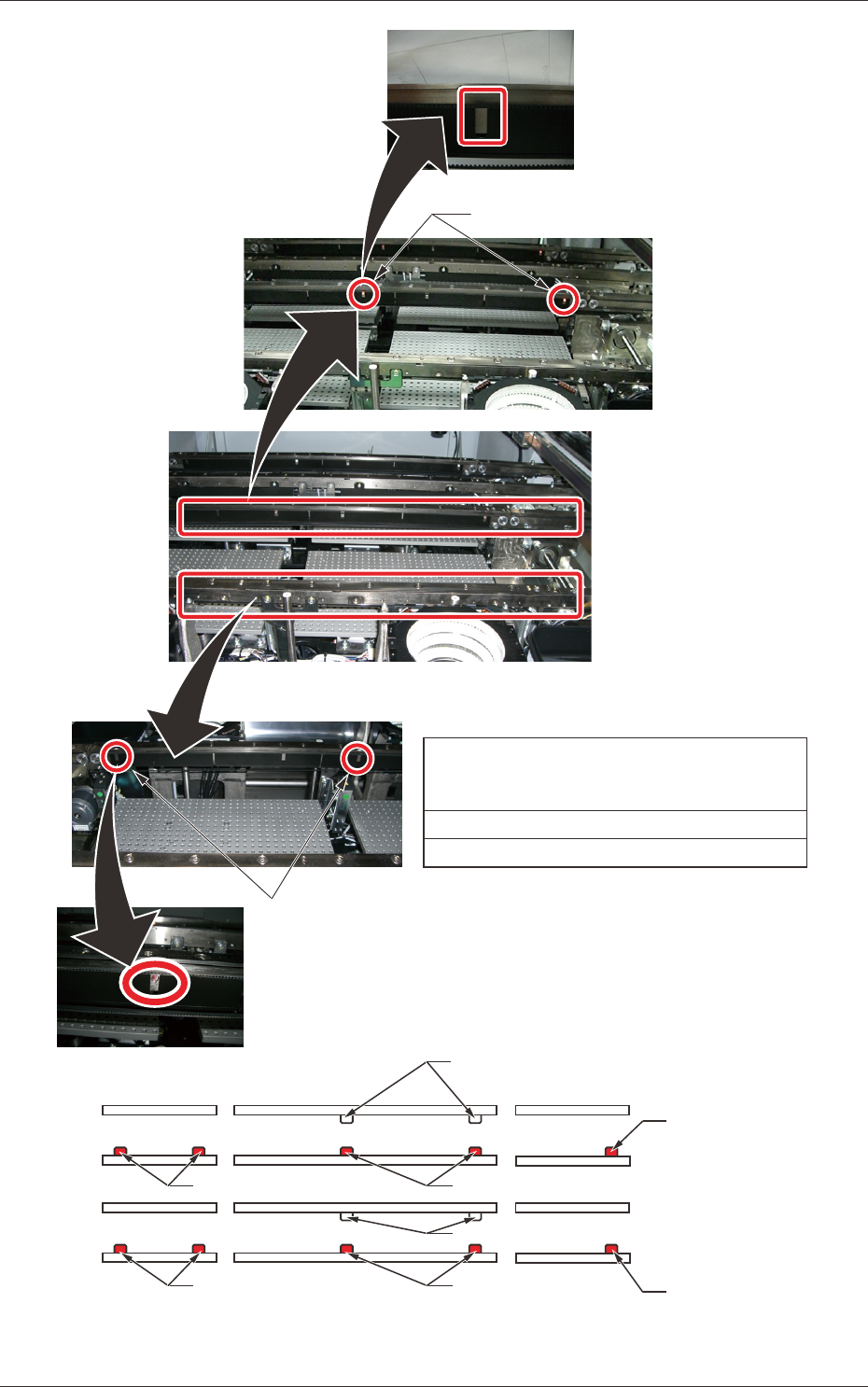

线路板检出传感器光纤(4处)、
线路板检出传感器(6处)
、
线路板检出传感器镜(4处)
每周 清扫 所要时间:2分钟
请用棉纱清扫线路板检出传感器。
双重搬送时(图像配置图)
线路板检出传感器光纤
线路板检出传感器
线路板检出传感器镜
线路板检出传感器光纤
线路板检出传感器
线路板检出传感器
线路板检出传感器镜
线路板检出传感器光纤
线路板检出传感器
线路板检出传感器镜
F34
40
OM-1647
15.重要保修品列表
1105-001
15.重要保修品列表
需要保修几年的元件列表。请作为参考。
Note
有关重要保修品的更换方法，因需要高度技术，请咨询本公司服务人员。
模块名 品名 元件编号 元件名 使用数 建议年数
Note(a)
立体分解图 备注
传送带部 搬送传动轮 223Q0663 PULLEY,TIMING 24 5
搬送传动轮 223Q0755 PULLEY,FLAT,TIMING 4 5
搬送传动轮 223M0059 PULLEY,FLAT 16 5
搬送带 223L0383 PULLEY,TIMING 4 3
搬送带 223L0384 PULLEY,TIMING 8 3
T9
41
OM-1647
1105-001-(2094802300)
16.电路图
16.电路图
16.1 气路图和实际贴装图

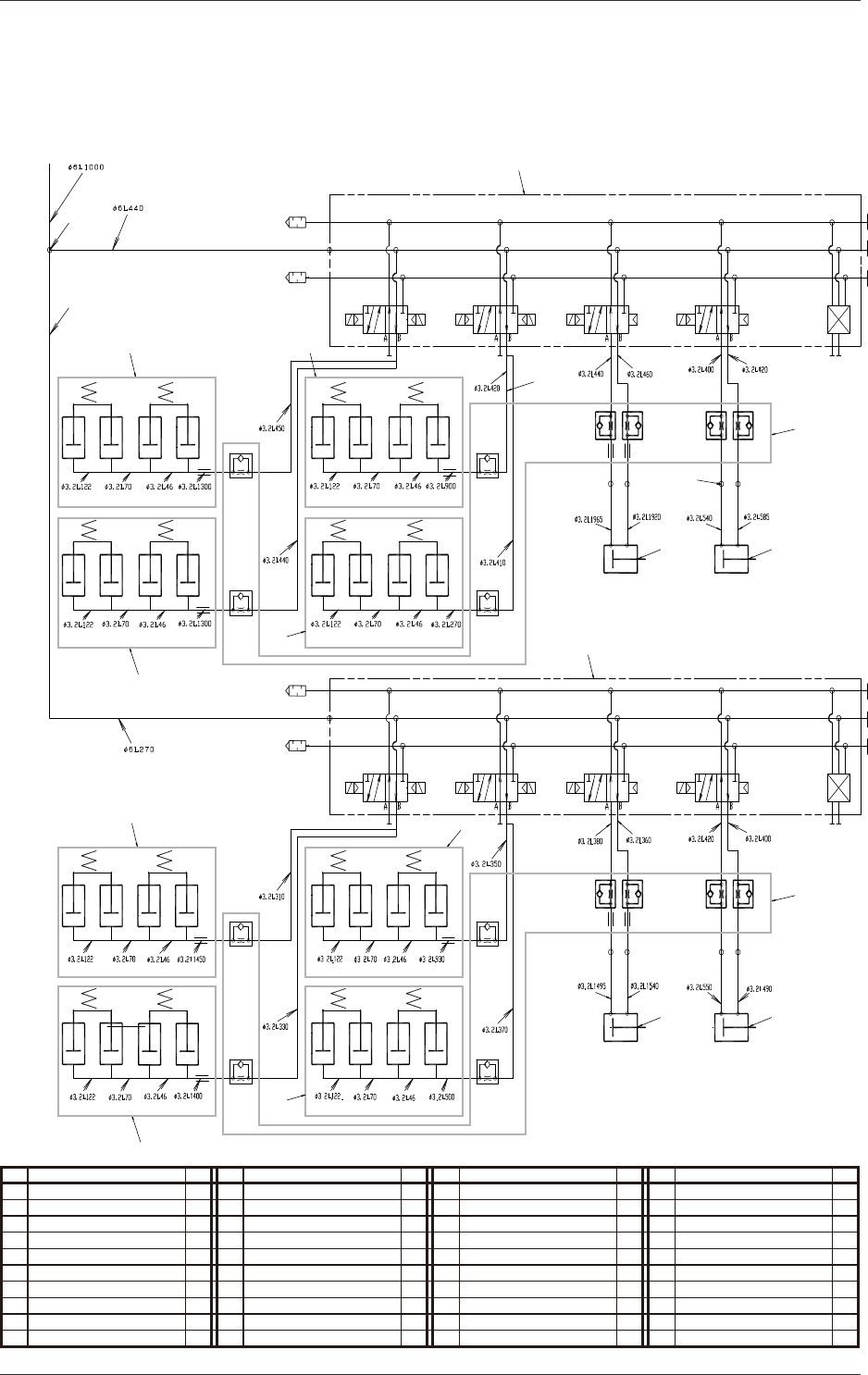

传送带 ( 气路图 )
From Main Body
PCB Stopper AL
PCB Stopper AR
4
2
8
8
5
Fixed
14
13
13
11
12
16
10
15
9
7
14
3
1
Movable Chute 1Z Clamp L
Movable Chute 2Z Clamp L
Movable Chute 3Z Clamp L
Fixed Chute Z Clamp L
Movable Chute 1Z Clamp R
Movable Chute 2Z Clamp R
Movable Chute 3Z Clamp R
Fixed Chute Z Clamp R
7
PCB Stopper BL
PCB Stopper BR
No. Name Q’ty No. Name Q’ty No. Name Q’ty No. Name Q’ty
1 Tube
φ
3.2 1 11 Speed Controller 8
2 Tube
φ
6 1 12 Speed Controller 8
3 Half Nipple 1 13 Movable Chute 2 Unit 1
4 Union Y 1 14 Movable Chute 3 Unit 1
5 Solenoid Valve 1 15 PCB Stopper BL 1
6 Solenoid Valve 1 16 PCB Stopper BR 1
7 Fixed Chute Unit 1
8 Movable Chute 1 Unit 1
9 PCB Stopper AL 1
10 PCB Stopper AR 1
