OM-1647

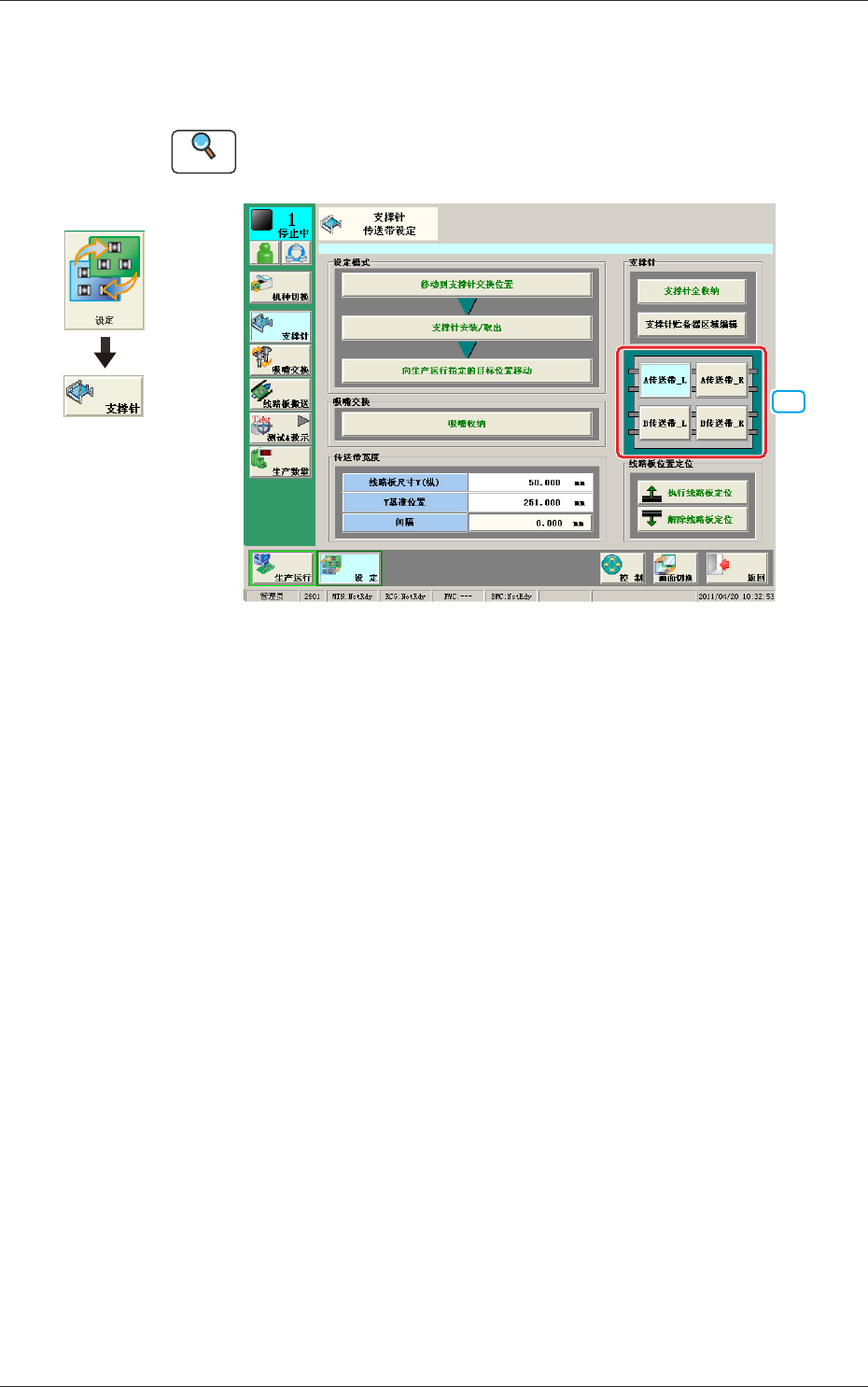

5. 支撑针 ( 支撑销 )
进行各传送带的支撑销更换作业时使用。
Reference
有关双重搬送对应以外的说明请参照
“
SIGMA-G5第二卷第六章4.支撑
针 ( 支撑销 )
”
章节。
[1]
支撑针F8
[1]线路板定位部选择按钮
选择进行各通道设定作业侧的线路板定位部。
[A 传送带 _L] 按钮 :选择 A 通道侧线路板定位 L 部。
[B 传送带 _L] 按钮 :选择 B 通道侧线路板定位 L 部。
[A 传送带 _R] 按钮 :选择 A 通道侧线路板定位 R 部。
[B 传送带 _R] 按钮 :选择 B 通道侧线路板定位 R 部。
界面展开
5.支撑针 ( 支撑销 )
1105-001
9
OM-1647

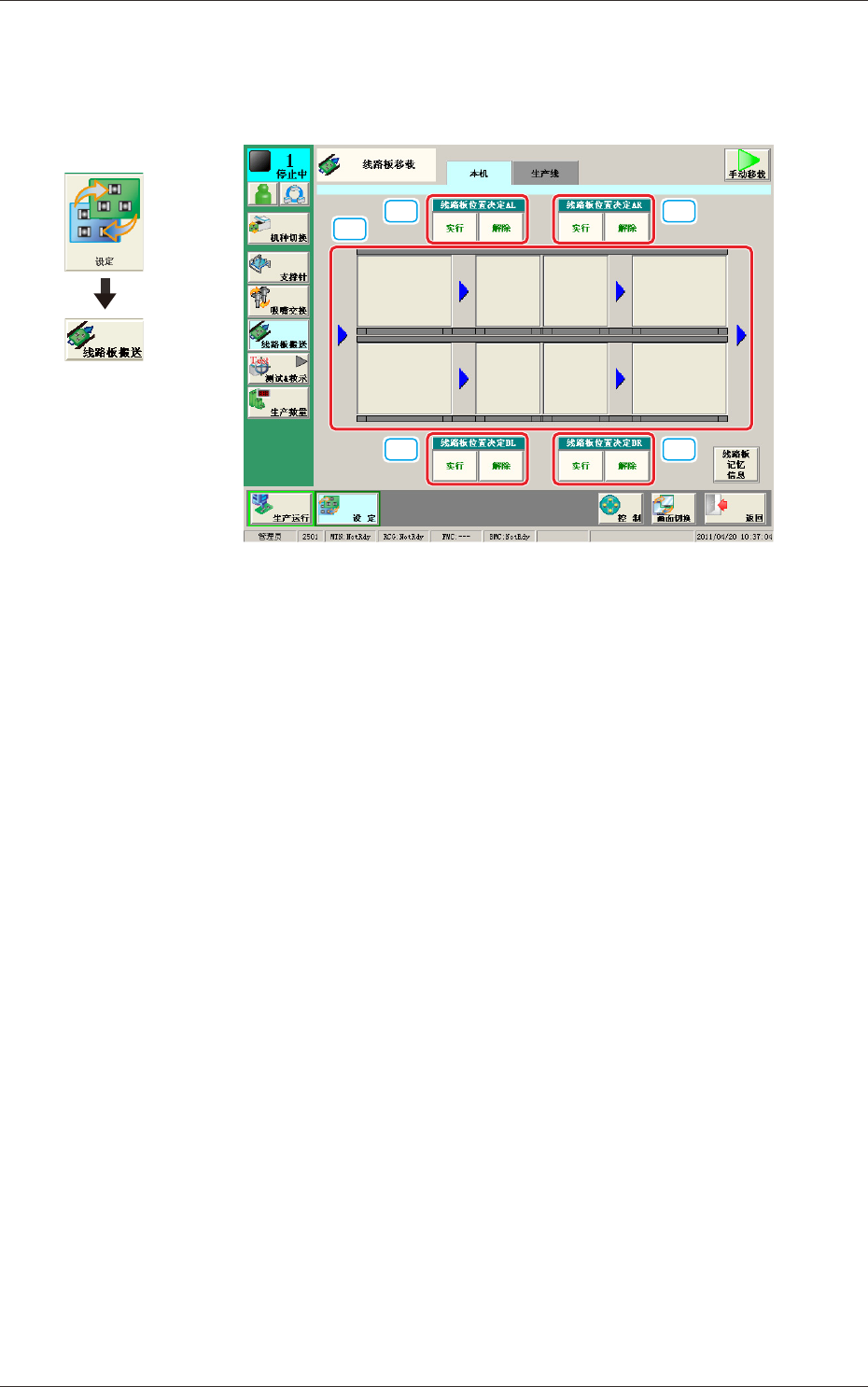

6. 线路板移载
可以将传送带上各通道各模块的线路板搬送到下一个模块。
[1]
[2] [2]
[2] [2]
线路板移载F9
[1]传送带图像显示部
图像显示的传送带各通道、各模块显示为按钮。
按下传送带模块按钮后，在 10 秒钟内再按操作台的 [START] 按钮，线
路板被搬送到该位置上。
[2]线路板位置决定 ( 定位 )AL、线路板位置决定 BL、
线路板位置决定 AR、线路板位置决定 BR
进行各通道、各模块的线路板定位。
按下 [ 实行 ] 按钮后，在 10 秒钟内再按操作台的 [STRAT] 按钮，选定
支撑台就上升，线路板被定位。
按下 [ 解除 ] 按钮后，在 10 秒钟内再按操作台的 [STRAT] 按钮，选定
支撑台就下降，线路板定位被解除。
界面展开
6.线路板移载
1105-001
10
OM-1647

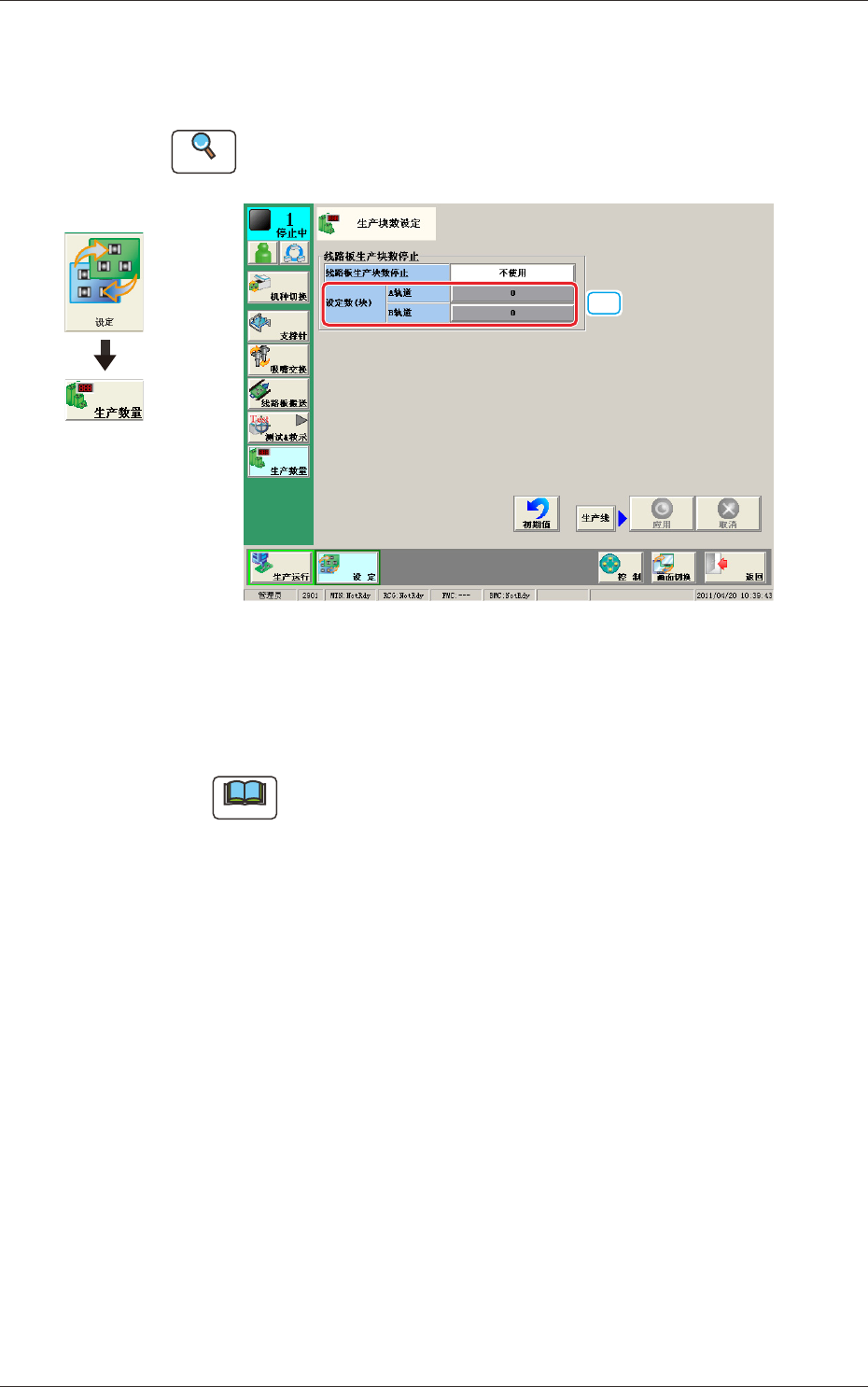

7. 生产块数设定
设定各通道的生产数量。
Reference
有关双重搬送对应以外的说明请参照
“
SIGMA-G5第二卷第六章8.生产
数量
”
章节。
[1]
生产数量F10
[1]设定数 ( 块 )
A 轨道 ( 通道 )、B 轨道
用线路板生产块数停止设定想要停止的生产块数。
Note
设定的块数也显示在
“
生产运行
”
界面的
“
生产数量
”
。
界面展开
7.生产块数设定
1105-001
