6
OM-1647

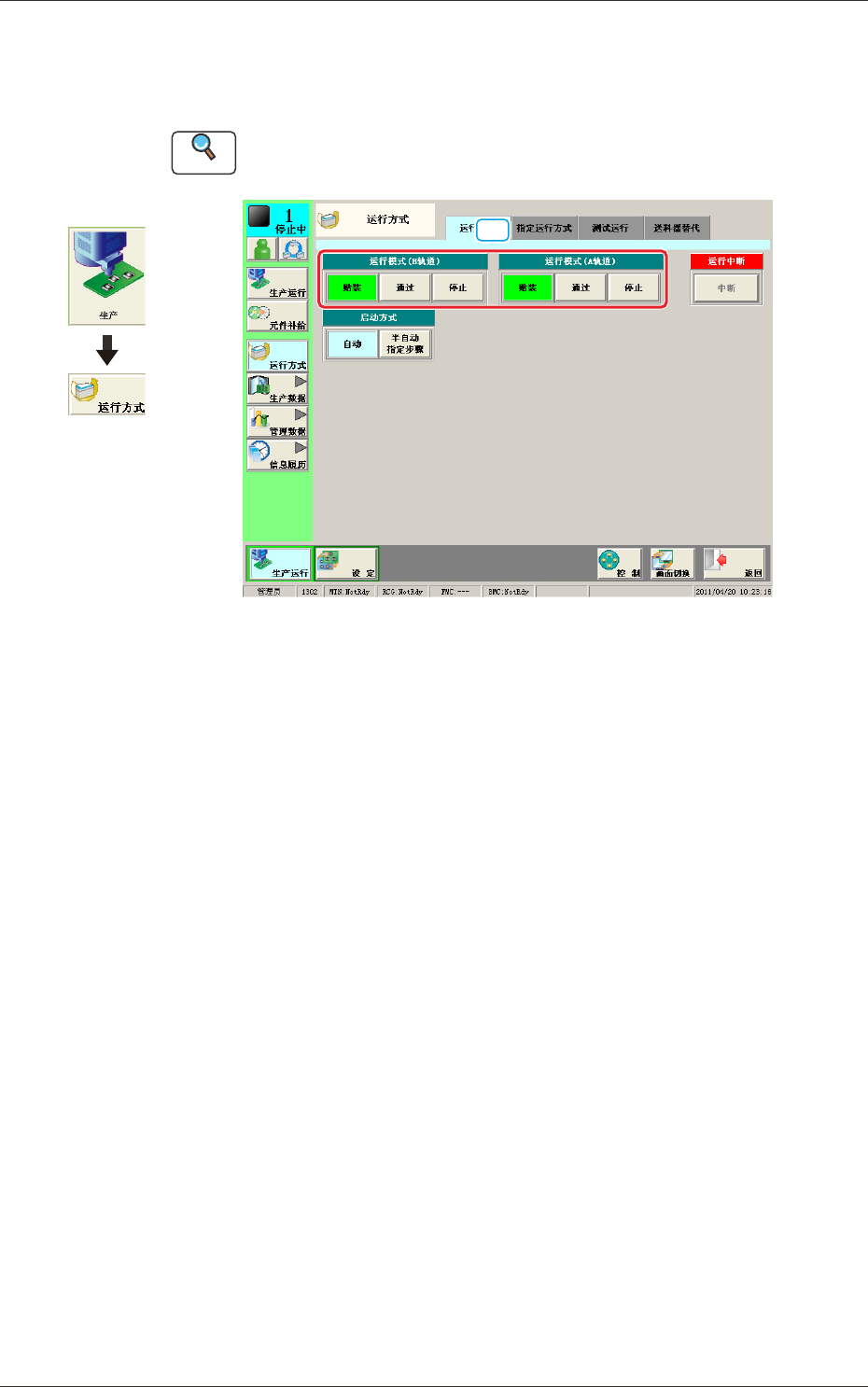

3.2 运行模式
指定各通道的装置运行模式。
Reference
有关双重搬送对应以外的说明请参照
“
SIGMA-G5第二卷第一章4.1运行
模式
”
章节。
[1]
运行模式F6
[1]运行模式 (A、B 轨道 ( 通道 ))
按以下按钮切换各通道的运行模式。
[ 贴装 ] 按钮 :进行生产运行时选择此按钮。
[ 通过 ] 按钮 :进行通过运行时选择此按钮。
在
“
生产运行
”
界面的上部
“
状态显示
”
中，显示切换的运行模式。
界面展开
3.2运行模式
1105-001
7
OM-1647
4.机种切换
1105-001

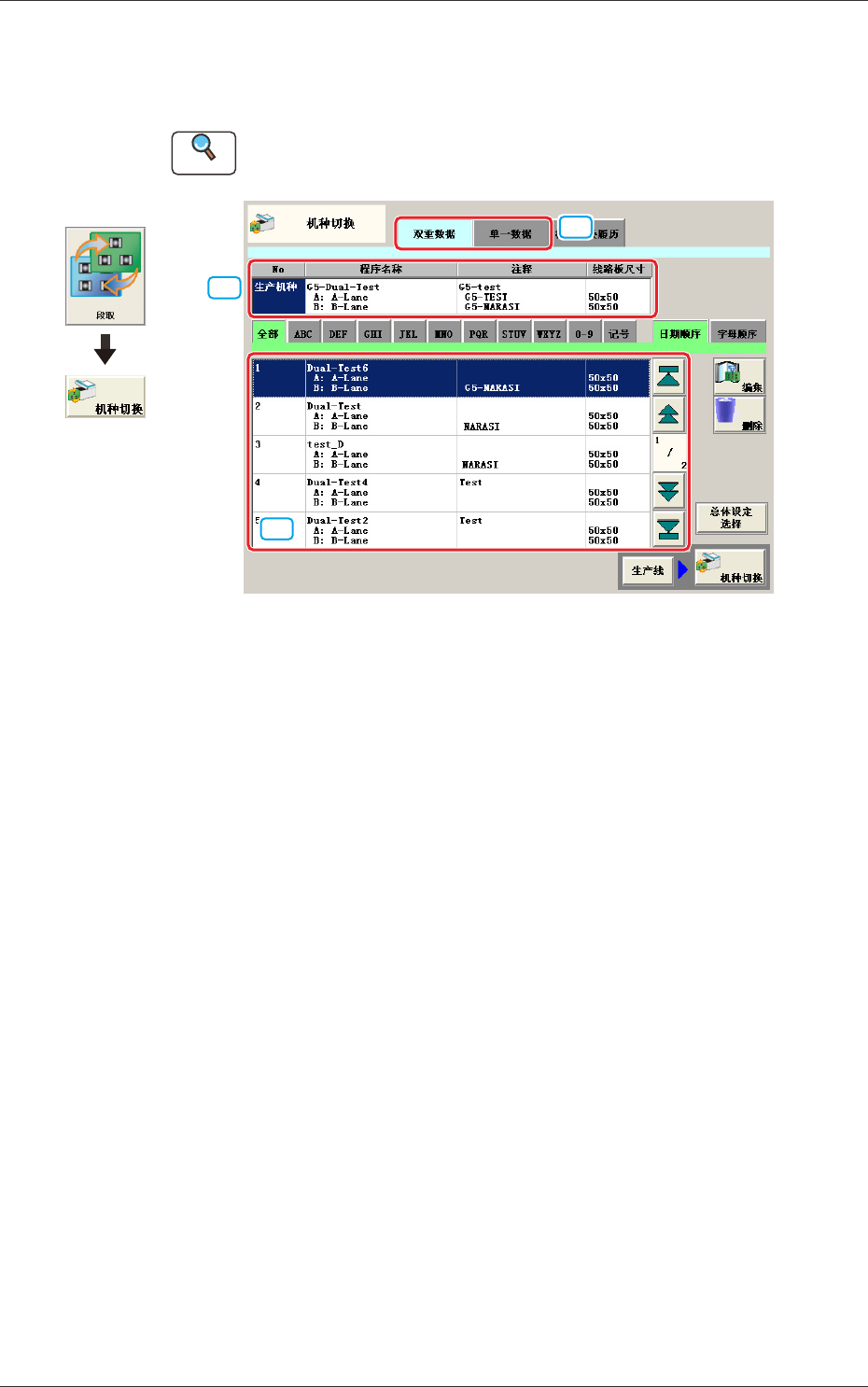

4. 机种切换
进行生产机种的切换。
Reference
有关双重搬送对应以外的说明请参照
“
SIGMA-G5第二卷第六章3.机种
切换
”
章节。
[2]
[1]
[3]
机种切换F7
[1]双重数据、单一数据
双重数据
在
“
[3]机种一览
”
中显示双重搬送用线路板程序。
单一数据
在
“
[3]机种一览
”
中显示单一搬送用线路板程序。
[2]线路板程序选择 Tab
按选项卡项目分别显示
“
[3]
机种一览
”
中显示的数据。
[3]机种一览
一览显示登录的机种 ( 线路板程序 )。
从双重数据中选择机种时，显示 A 通道、B 通道的各程序名称、注释、
线路板尺寸。
界面展开
8
OM-1647
5. 支撑针 ( 支撑销 )
进行各传送带的支撑销更换作业时使用。
Reference
有关双重搬送对应以外的说明请参照
“
SIGMA-G5第二卷第六章4.支撑
针 ( 支撑销 )
”
章节。
[1]
支撑针F8
[1]线路板定位部选择按钮
选择进行各通道设定作业侧的线路板定位部。
[A 传送带 _L] 按钮 :选择 A 通道侧线路板定位 L 部。
[B 传送带 _L] 按钮 :选择 B 通道侧线路板定位 L 部。
[A 传送带 _R] 按钮 :选择 A 通道侧线路板定位 R 部。
[B 传送带 _R] 按钮 :选择 B 通道侧线路板定位 R 部。
界面展开
5.支撑针 ( 支撑销 )
1105-001
