SIPLACE SR.504.xx szoftver útmutató 2 Bevezetés és alapfogalmak Kiadás 01/2003 2.2 Áttekintés 13 Egy állomás egy gépsor alko tóeleme-, illetve eg y gépsor egyetlen alkotóeleme lehet. 2 Minden állom ás egy "állomás v…
2 Bevezetés és alapfogalmak SIPLACE SR.504.xx szoftver útmutató
2.2 Áttekintés Kiadás 01/2003
12
2.2 Áttekintés
2.2.1 Az automata áttekintése
2
Ábr. 2.2 - 1 Az automata áttekint
ő
képe (a HF példáján)
Szövegmagyarázat a
2.2 - 1
. ábrához
(1) Monitor (két oldalon)
(2) Lehajtható billentyűzet (két oldalon)
(3) 1-es állítóhely
(4) 2-es állítóhely
(5) 3-es állítóhely
(6) 4-es állítóhely
2
1
1
2
4
3
5
6
SIPLACE SR.504.xx szoftver útmutató 2 Bevezetés és alapfogalmak
Kiadás 01/2003 2.2 Áttekintés
13
Egy állomás egy gépsor alkotóeleme-, illetve egy gépsor egyetlen alkotóeleme lehet. 2
Minden állomás egy "állomásvezérlő számítógéppel" rendelkezik. A állomásvezérlő számítógép
a bedóterület oldalán egy ajtó mögött a gépállványban található. 2
Az állomás mindkét végén egy érintőképernyős (Touch Screen) monitor helyezkedik el
kihúzható billentyűzettel és beépített hanyattegérrel (lásd
2.2 - 1
.ábrát).
TÁJÉKOZTATÁS
Az állomásvezérlő számítógép (ÁVG) munkafelületét billentyűzetről, vagy az érintő képernyőről
lehet kezelni. 2
2.2.2 Egy SIPLACE gépsor rendszer-összetevőinek áttekintése
2

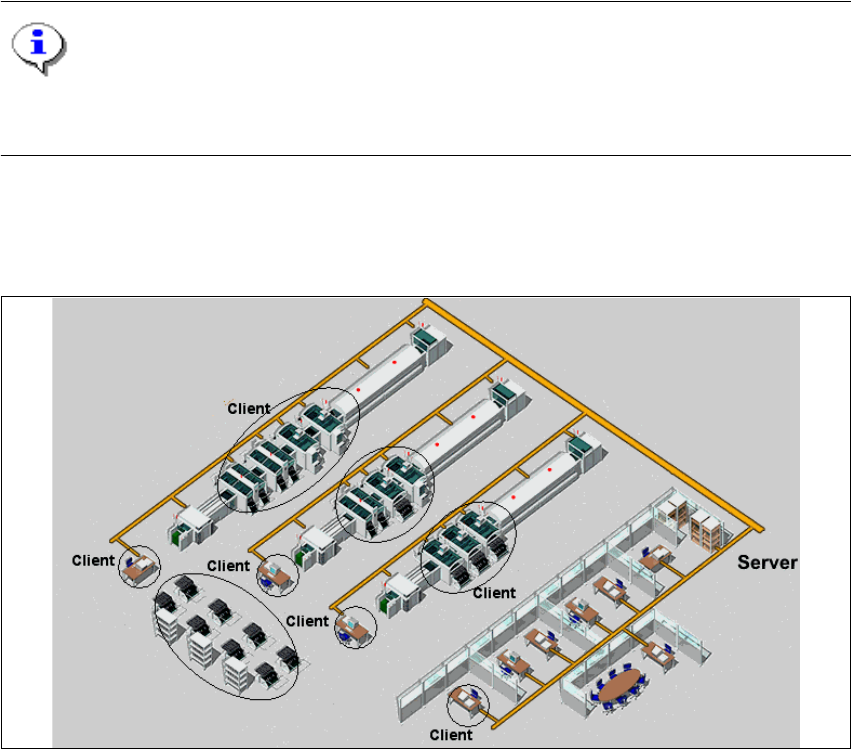

Ábr. 2.2 - 2 Hálózati struktúra áttekint
ő
képe a LAN-on
Az állomások a (SIPLACE Pro) vezérgéptől kapják meg a beültetési adatokat. 2
A beültetési adatok a számítógép feladatvezérlésétől mennek ki az egyes állomásokra. 2
2
3 Grafikus kezelőfelület SIPLACE SR.504.xx szoftver útmutató
3.1 Beadó- és kezelőelemek Kiadás 01/2003
14
3 Grafikus kezelőfelület
E fejezet a grafikus kezelői felület egyes elemeinek-, vagyis a billentyűzet, hanyattegér,
egérbillentyűk és az érintésérzékeny képernyő kezelési módját ismerteti. 3
FIGYELMEZTETÉS
Elsődlegesnek számítanak a SIPLACE HF üzemeltetési útmutatójának biztonságtechnikai
útmutatásai. 3
3.1 Beadó- és kezelőelemek
Billentyűzet 3
A billenyűzet a beépített hanyattegérrel és egérbillentyűkkel az AVG-szoftver grafikus
kezelőfelülete normál beadószerveinek számítanak. 3
Hanyattegér és egérbillentyűk 3
A hanyattegérrel lehet az egérmutatót a kezelői felületen a kívánt tárgyra vinni. A bal
egérbillentyűvel lehet azt kiválasztani, illetve e megfelelő műveletet végrehajtani. 3
Érintésérzékeny képernyő 3
Az érintésérzékeny képernyő szintén használható a munkafelület kezelésére. Tetszés szerint
lehet a fenti műveleteket a képernyőn közvetlen ujjtapintással kiválasztani, vagy azokat
végrehajtani. 3
TÁJÉKOZTATÁS
A műveletek végrehajtását bal egérbillentyűvel, vagy ujj-érintéssel "kattintás"-nak nevezzük. 3
