SIPLACE SR.504.xx szoftver útmutató 8 Új felhasználói szerepek 504.01
Kiadás 01/2003 8.11 Vészüzem Beültetési terület lekapcsolása
91
8

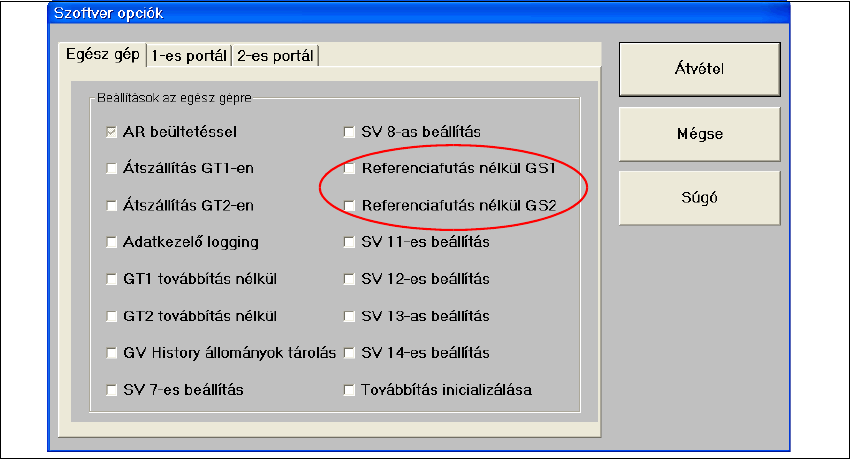

Árb. 8.11 - 1 Szoftver opciók
Mivel ezt a jellemzőt vészüzemként képzeltük el, a rendszer nem támogat minden esetet,
különösen nem a BB visszakapcsolásakor. 8
8 Új felhasználói szerepek 504.01 SIPLACE SR.504.xx szoftver útmutató
8.12 CAN rákapcsolása Kiadás 01/2003
92
8.12 CAN rákapcsolása
A CAN rákapcsolását a következő jellemzőkkel bővítettük: 8
– Átviteli sebesség beállítása
– CAN AZON kiadása
– A platform III protokoll támogatása
8.13 CAN-/tengelyhajtó
Az MC gépvezérlő tengelyhajtójának feladatkörébe tartozik a tengely felé irányuló kommunikáció
irányítása. A Siplace HF-nél ezt a csatlakozó felületet SMP buszról CAN buszra állítottuk át.
Protokollként a CAN busz alrendszereinek III jelű platformját használjuk. 8
A tengely firmware-jében ezért nincs szükség újabb szoftver verzióra ahhoz, hogy az eddig
használt protokoll leképezhesse az SDP busz II jelű platformját a CAN buszra. A csatlakozó
felületnek a CAN buszra való átállításával egyidejűleg az adatstruktúra is megváltozik a tengely
firmware-ben. 8
8.14 Vonalkód olvasó
8.14.1 AR vonalkód olvasó
A szoftver 504-es verziójánál úgy a meglévő, tárazás ellenőrzéshez tartozó vezetékes vonalkód
olvasó, mint a SIPLACE Mobile Verifier (SMV) egyaránt használható. 8
A tárazás ellenőrzést a Nézet --> Tárazás menü útján lehet behívni. 8
8.14.2 NYÁK vonalkód olvasó
A szoftver 504-es verziójánál úgy a meglévő sima vonalas vonalkód olvasó, mint a 2D-s vonalkód
olvasó használható. 8
A "NYÁK vonalkód" párbeszédet az Opciók --> NYÁK vonalkód... menü útján lehet behívni. 8
SIPLACE SR.504.xx szoftver útmutató 8 Új felhasználói szerepek 504.01
Kiadás 01/2003 8.15 OIS
93
8.15 OIS
Az OIS 2.2 szoftver verzió támogatja a SIPLACE HF-t. 8
ÚTMUTATÁS
Az OIS 2.2 szoftver opció részletes leírása az "Első lépések az OIS 2.2-vel" című útmutatóban,
valamint az OIS 2.2 Online Súgójában olvasható. 8
8.16 Finomkalibrálás
A szoftver 502-es változatához képest a funkciók a TWINHead következő
teljesítményjellemzőivel bővültek ki: 8
– Komplett (szegmensenként 24 alkatrészes) TWINHead elemi NYÁK mező beültetése és
mérése
– Egyedülálló (szegmensenként 48 alkatrészes) TWINHead szegmens elemi NYÁK mező
beültetése és mérése
– A fenti forgatókönyvek kombinációja minden helyhez kötött AR kamerával
– Az egyes szegmensekre jellemző eltérések rögzítése és beszámítása a TWINHead-nél
– Használt alkatrészek IC kamera CC02-05, FC kamera CC07-500
A finomkalibrálást az Opciók --> Finomkalibrálási mód... menü útján lehet behívni: 8
8

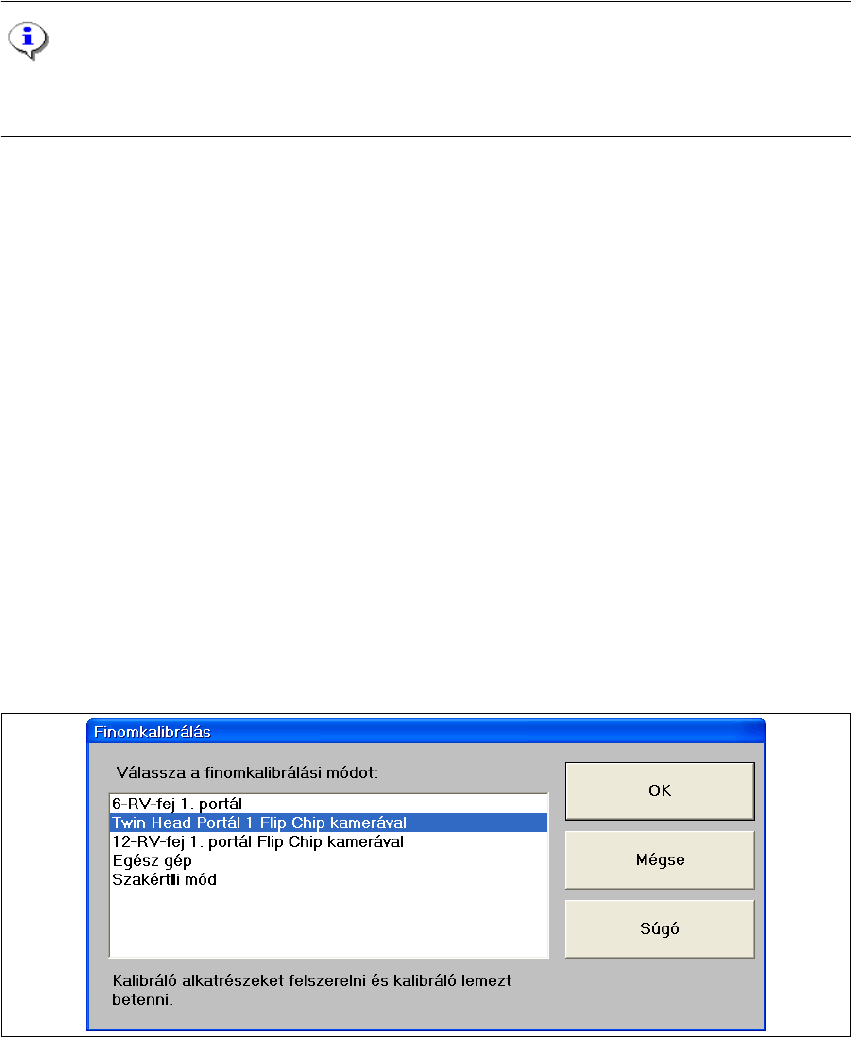

Árb. 8.16 - 1 "Finomkalibrálás" párbeszéd
