3 Grafikus kezel ő felület SIPLACE SR.504.xx szoftver útmutató 3.3 Kez el ő felület – nézetek és menük Kiadás 01/2003 42 Traceability konfigurál ása 3 Ez a funkció csak akkor él, ha a gé pen telepítették a T raceability …
SIPLACE SR.504.xx szoftver útmutató 3 Grafikus kezelőfelület
Kiadás 01/2003 3.3 Kezelőfelület – nézetek és menük
41
NYÁK vonalkód ... 3
E menüopció segítségével megnyílik egy párbeszéd keret a NYÁK-vonalkód leolvasóról utoljára
beolvasott vonalkódok listájával.
Ezenkívül kijelzés mutatja, ha egy vonalkód olvasásnál hiba keletkezett, hibás az adatformátum,
vagy ha nem áll adat rendelkezésre. 3
TÁJÉKOZTATÁS
A "NYÁK vonalkód ..." menüopciót csak akkor hívhatja fel, ha a NYÁK vonalkód olvasó telepítve
van az automatában és a gépopciók aktiválva lettek. 3
Æ Kattintson rá a NYÁK vonalkód ... menüopcióra.
Megnyílik a NYÁK vonalkód" párbeszéd ablak.
3

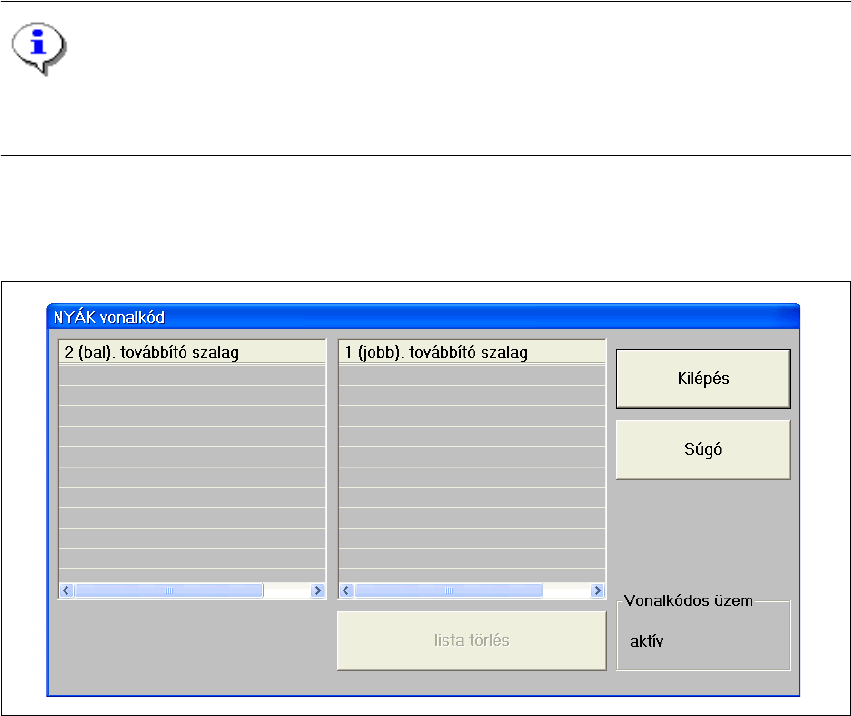

Ábr. 3.3 - 13 "NYÁK vonalkód" párbeszéd (Példa: csak egy továbbító szalag)
Æ Kattintson rá a Lista törlés gombra, ha a listában az összes bevitelt törölni kívánja.
Æ Kattintson rá a Kilépés gombra, hogy bezárja a párbeszéd ablakot.
3 Grafikus kezelőfelület SIPLACE SR.504.xx szoftver útmutató
3.3 Kezelőfelület – nézetek és menük Kiadás 01/2003
42
Traceability konfigurálása 3
Ez a funkció csak akkor él, ha a gépen telepítették a Traceability opciót.
A Traceability külön rendelhetõ bõvítés. Ennek az opciónak a segítségével gyártás közben Tra-
ceability adatokat lehet létrehozni a nevezett gépeken. 3
A NYÁK gyártásban a Traceability azt jelenti, hogy hosszú idõszakok után visszafele is nyomon
lehet követni a gyártás menetét. Pl. a Traceability segítségével több év után is meg lehet ha-
tározni, hogy meghatározott NYÁK-ot mely sarzsokból származó mely alkatrészekkel ültettek
be. 3
Ehhez lásd a
szakaszt is 7.6 "Traceability" opció
. 3
3
SIPLACE SR.504.xx szoftver útmutató 3 Grafikus kezelőfelület
Kiadás 01/2003 3.3 Kezelőfelület – nézetek és menük
43
3.3.2.4 "Beállítások" menü
A "Beállítások" menü csak az alapnézetben áll rendelkezésre. E menü segítségével kapott
opcióban beállítható, hogy bizonyos műveleteket azok végrehajtása előtt még egyszer meg kell-
e erősíteni, vagy bizonyos események előfordulása esetén megjelenjék-e egy párbeszéd keret,
amelyikben a végrehajtás ismét meg legyen erősítve. 3
Æ Kattintson rá a GUI konfigurálása ... menübejegyzésre.
A következő ablak nyílik meg:
3

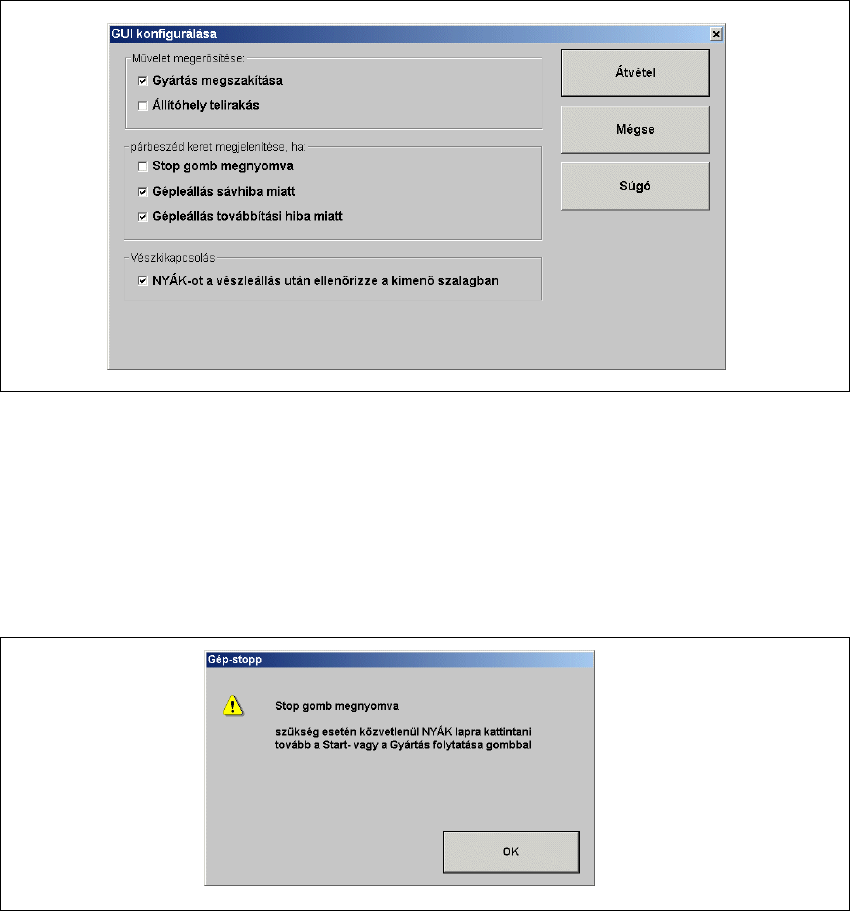

Ábr. 3.3 - 14 "GUI konfigurálása" párbeszéd
Æ Aktiválja/deaktiválja Ön a kívánt opciókhoz a vezérlőnégyzetet.
Æ Kattintson rá az Átvétel-re a beállítások tárolása céljából.
Példa: Ha megnyomják az Állj gombot, és aktív a "Stopj gomb megnyomva"
vezérlőnégyzetet, akkor előtűnik a következő párbeszéd keret, amelyet meg kell
erősíteni. 3
3
Ábr. 3.3 - 15 "Stop gomb megnyomva" vezérl
ő
négyzet
Amikor nem aktív a vezérlőnégyzet, nem látható párbeszéd keret. 3
