SIPLACE SR.504.xx szoftver útmutató 3 Grafikus kezelőfelület
Kiadás 01/2003 3.2 A kezelőfelület összetevői
21

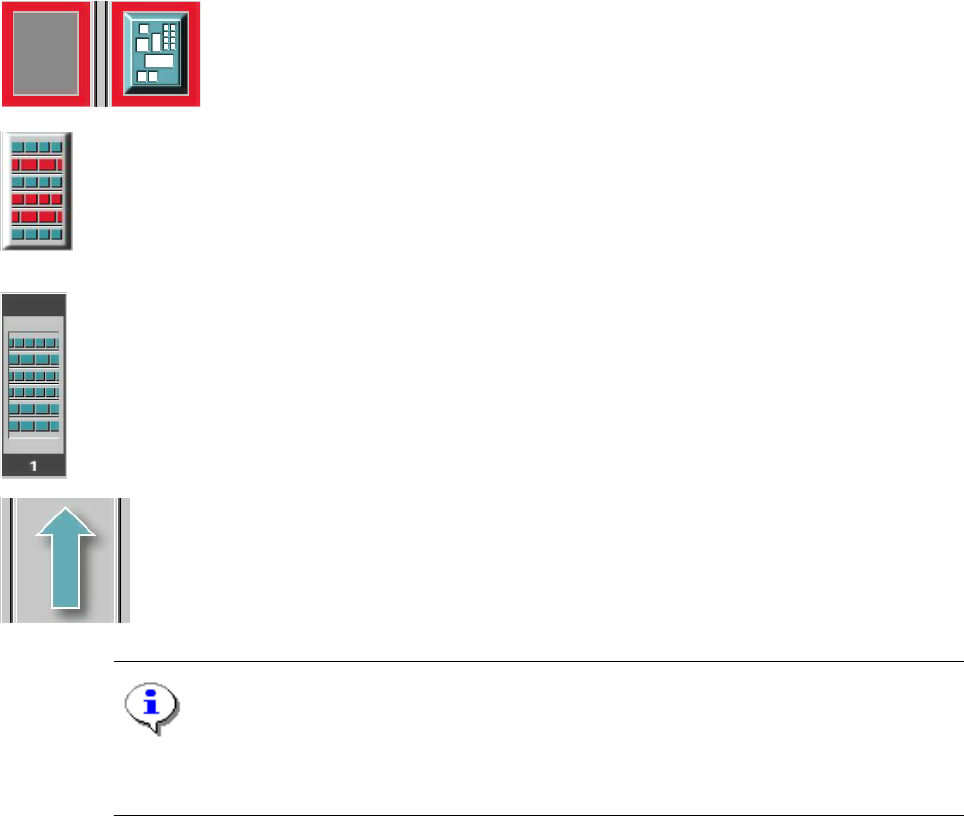

Egyéb szimbólumok, vagy jelölések jelentése 3
Ha egy sávhiba, géphiba vagy továbbítási hiba keletkezik, akkor a megfelelő grafika pirosra
színűvé válik (lásd a következő példákat). 3
Példák: Ha egy hiba egy feldolgozási tartományban keletkezik, akkor azt piros szín
keretezi.
Az ebben a tartományban fekvő NYÁK lapok feldolgozása az LP szimbólumra való
rákattintással megszakítható.
Ha egy továbbításban továbbítási hiba keletkezik, akkor azt a bal- és jobboldalán egy
piros színű sáv különbözteti meg.
Ha egy sávhiba keletkezik (pl. hiányzó alkatrész miatt), akkor a grafika egyes olyan
részeit, amelyek a megfelelő állítóhely foglaltságát ábrázolják, piros háttér
különbözteti meg. Ezenkívül a grafika képe térbelivé változik.
Ha rákattint, akkor ennél az állítóhelynél a megfelelő funkciók segítségével minden
sávot ismét üzembe helyezhet. 3
3
Géphiba (Vész Ki) 3
3
3
hiányzik alkatrész az állítóhelyen 3
3
3
3
3
megtelt az állítóhely 3
3
3
A továbbítás a "Átszállítás"-ra van beállítva 3
TÁJÉKOZTATÁS
Ez azt jelenti, hogy a "NYÁK gyártás" deaktivált a gépopciókban.
A NYÁK lapok feldolgozás nélkül haladnak át a teljes továbbításon. 3
3 Grafikus kezelőfelület SIPLACE SR.504.xx szoftver útmutató
3.2 A kezelőfelület összetevői Kiadás 01/2003
22
3
(zöld) elindítja a szövegérzékeny súgót az aktuális nézethez 3
3
(piros) elindítja a súgórendszert, mely megjeleníti a fennálló hiba megszüntetéséhez
lehetséges intézkedéseket. 3
3
A hiba megszüntetésének megtörténte után a fennálló aktuális hiba törlődik. 3
3
Megváltoztak a gépopciók. 3
3
Mgváltoztak a szoftveropciók. 3
3
Áramköri elemek vonalkóddal segített utántöltése. 3
3
NYÁK vonalkód aktiválva. 3
3
A kapcsolat megszakad a programozó rendszer felé, adatok nem fogadhatók. 3
3
Automatikus nyomólevegő lekapcsolás aktiválva. 3
3
Automatikus nyomólevegő lekapcsolás tétlen. 3
3
A telítettség kontroll állapotjelzője (opció). 3
3
A Traceability státuszkijelzése (opció)
Az egyes állapotok részletes leírása a "Lekövethetõség kézikönyvében" és az
Online Súgóban található meg 3
3
3
SIPLACE SR.504.xx szoftver útmutató 3 Grafikus kezelőfelület
Kiadás 01/2003 3.2 A kezelőfelület összetevői
23

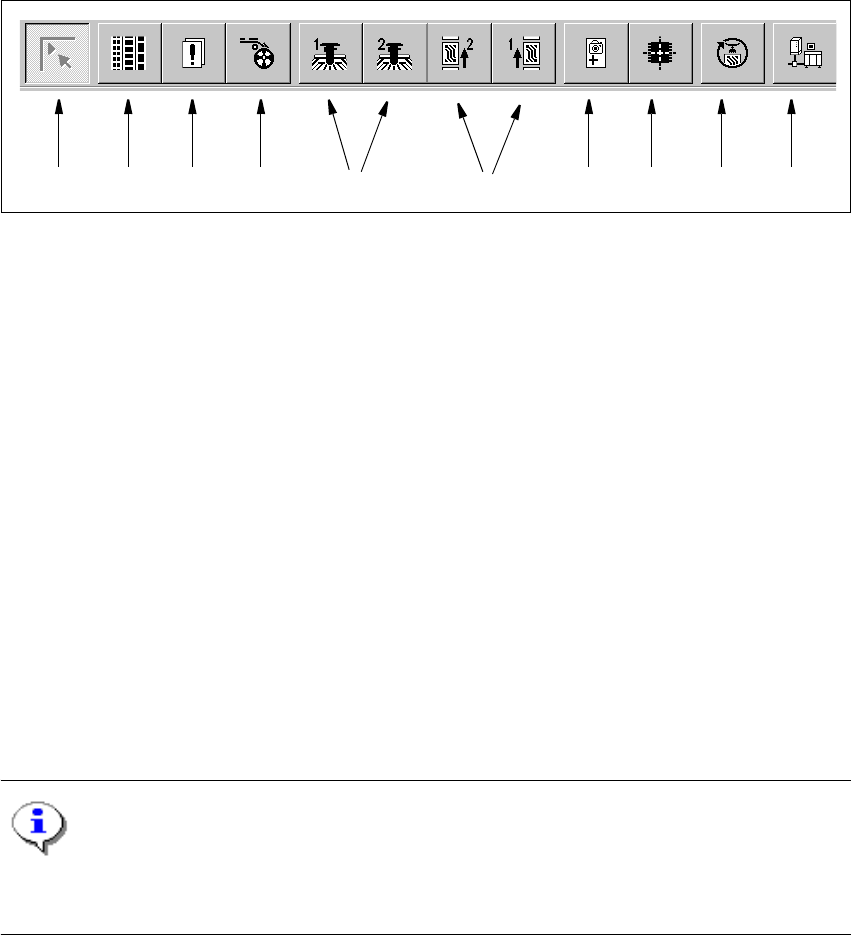

3.2.2 Szimbólumsáv az alapnézetben
3
Ábr. 3.2 - 4 Szimbólumsáv az alapnézetben
3
Szövegmagyarázat a
3.2 - 4
. ábrához
(1) Alapnézet
(2) Tárazás, Beültető funkciók
(3) Hiba, beültetési funkciók
(4) Adagoló, beültetési funkciók
(5) Portál 1 és 2, önálló funkciók
(6) 1-es és 2-es továbbítás, önálló funkciók
(7) Pozicionálójel definiálása, optikai funkciók
(8) Alkatrész vizsgálat, optikai funkciók
(9) SITEST tesztprogram indítása
(10) GEM illesztő egység
3
TÁJÉKOZTATÁSOK a
(6)
és
(10)
ponthoz
A 2-es továbbításhoz tartozó önálló funkciók csak konfigurált párhuzamos továbbításnál hívhatók
fel. 3
Æ Kattintson rá a szimbólumsáv kívánt szimbólumára.
A kezelőfelület átkapcsol a megfelelő nézetbe.
Az éppen aktivált nézethez tartozó szimbólum tétlen.
3
