3 Grafikus kezelőfelület SIPLACE SR.504.xx szoftver útmutató
3.3 Kezelőfelület – nézetek és menük Kiadás 01/2003
30
TÁJÉKOZTATÁS
A következő 6 menüopció az önálló funkciók csoportjához tartozik.
Az egyes funkciók végzetes hibákat követően meghatározott műveletek végrehajtására, valamint
az automata beállítására és ellenőrzésére szolgálnak, mert ezekkel a különböző működési
modulokat lehet definiálni és vezérelni. 3
1-es portál F5 3
Itt hívhatók fel önálló funkciók az 1-es portálhoz. Ezekkel tesztelhetők pl. a revolverfej funkciói. 3
TÁJÉKOZTATÁS
A max. 4 portál mindegyike egyenként vezérelhető.
A funkciók mindegyik portálhoz egyformák. 3
2-es portál F6 3
Önálló funkciók a 2-es portálhoz 3
2-es továbbítás F7 3
Önálló funkciók a 2-es NYÁK továbbításhoz (= bal továbbítósáv a párhuzamos továbbításnál) 3
TÁJÉKOZTATÁS
A 2-es továbbításhoz való önálló funkciók csak konfigurált párhuzamos továbbításnál hívhatók fel.
A funkciók azonosak az 1-es továbbítás funkcióival. 3
1-es továbbítás F8 3
Ezzel megtörténik az önálló funkciók 1-es NYÁK-továbbításhoz (= jobb továbbítósáv a
párhuzamos továbbításnál) történő felhívása. Ez a NYÁK-továbbítás funkciócsoportok
beállítására, ellenőrzésére, és a továbbítószalag szélességének beállítására szolgál. 3
3
SIPLACE SR.504.xx szoftver útmutató 3 Grafikus kezelőfelület
Kiadás 01/2003 3.3 Kezelőfelület – nézetek és menük
31
TÁJÉKOZTATÁS
A következő 2-es menüopciók az optikai funkciók csoportjához tartoznak.
E funkciókkal jeleket definiálhaz és tesztelhet, valamint alkatrészeket mérhet és tokforma
adatokat változtathat meg.
Az "Operátor" hozzáférési szinten az optikai funkciók nem futtathatók. 3
Pozicionálójel definiálása F9 3
E menüopcióval a NYÁK lapok helyzetfelismerésére szolgáló jelek feldolgozását hívhatja fel.
A további műveletet az "Optikai funkciók" üzemeltetési útmutatója valamint az Online Súgó
ismerteti. 3
Alkatrész vizsgálat F10 3
E menüopció tokformák alkatrészek központosításához történő feldolgozási funkcióit hívja fel.
A továbbí műveletet az "Optikai funkciók" üzemeltetési útmutatója ismerteti. 3
3
SITEST indítás F11 3
Ezzel a SITEST tesztprogram indul el az automaták beállítására és kalibrálására.
A kezelőfelületet és a funkciók végrehajtását a SITEST tesztprogram külön kezelési útmutatója
ismerteti. 3
TÁJÉKOZTATÁS
Az "Operátor" hozzáférési szinten a SITEST tesztprogram nem indítható. 3
GEM F12 3
E menüopció a GEM-illesztőegység funkcióit hívja fel. Ehhez lásd
“"GEM csatolóhely" opció” a ...
oldalon 73
. 3
TÁJÉKOZTATÁS
A GEM-illesztőegység funkcióit csak annak konfigurálása után lehet felhívni.
Az "Operátor" hozzáférési szinten csak az "Üzenet küldése és fogadása" funkció áll
rendelkezésre. A "GEM állapotjelző" funkcióban az "Operátor" számára a gombok tétlenek. 3
3 Grafikus kezelőfelület SIPLACE SR.504.xx szoftver útmutató
3.3 Kezelőfelület – nézetek és menük Kiadás 01/2003
32
3.3.2.3 Az "Opciók" menü
Az "Opciók" menü csak az alapnézetben érhető el. Ebben a menüben minden kiegészítő funkció
megtalálható. 3
Æ Kattintson rá a kívánt menübejegyzésre, és hajtsa végre a szükséges beállítást, kiválasztást
stb. a megfelelő ablakokban, vagy párbeszéd ablakokban.
Gépopciók ... 3
A hozzáférési szinttől függően tud Ön az állomás konfigurációja felől tájékozódni ("Operátor"),
vagy tudja a gép kijelzett opcióit aktiválni ill. deaktiválni ("Beállító", "Szervíz szakember"). 3
Æ Kattintson rá a Gépopciók ... menüre (vagy az alapnézet munkafelületének megfelelő
gombjára). Megnyílik a következő ablak.
3

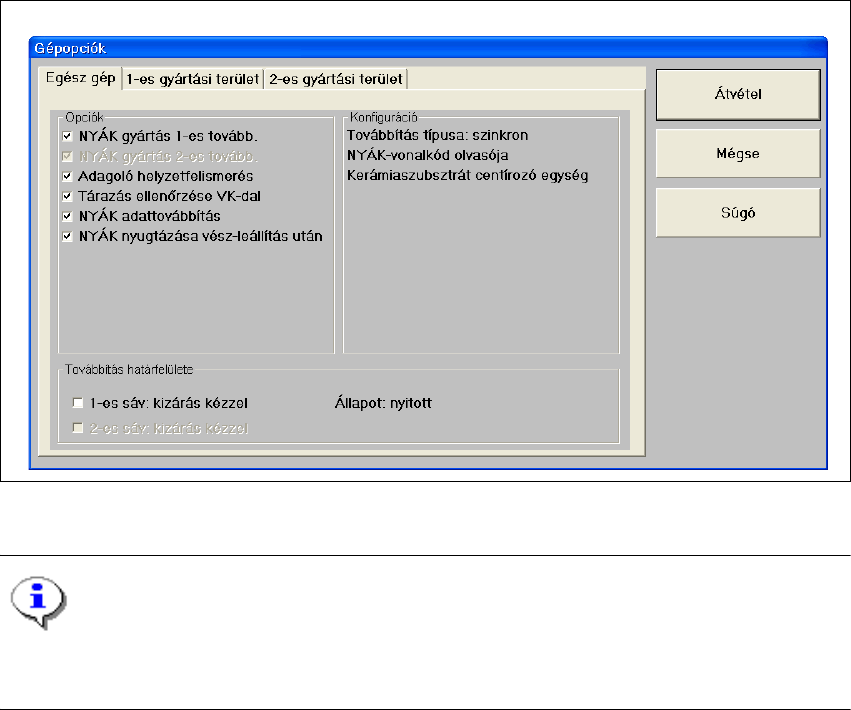

Ábr. 3.3 - 4 "Gépopciók- az egész gép" (példa: HF) párbeszéd
TÁJÉKOZTATÁS
Csak azok a gépopciók jelennek meg, amelyek az aktuális állomáson konfigurálva vannak. A
SIPLACE géptől függően a párbeszéd más és más információt és jelölő négyzetet tartalmazhat.3
