SIPLACE SR.504.xx szoftver útmutató 3 Grafikus kezel ő felület Kiadás 01/2003 3.2 A kezel ő felület összetev ő i 17 3.2.1 Szimbólumok a munka- ill. kijelz ő területen Az alapnézetben b izonyos üzemi állapoto k (gyártás,h…
3 Grafikus kezelőfelület SIPLACE SR.504.xx szoftver útmutató
3.2 A kezelőfelület összetevői Kiadás 01/2003
16
Címsor 3
A címsorban látható a beállított nézet (pl. az "alapnézet"). 3
Menüsáv 3
A menüsávban azok a menük jelennek meg, amelyek tartalma (menüfunkciók/menü opciók) az
aktuális nézetük szerint megkülönböztethető. 3
Munkaterület / kijelzőterület 3
E tartományban belül láthatók azon funkciók működtetésére szolgáló kezelőelemek (gombok,
szimbólumok) amelyek aktivált menük és almenük tartalmait, általános üzeneteket,
hibaüzeneteket és egyéb útmutatásokat jeleznek ki. Ezen kívül az alapnézetben animált és/vagy
eltérő színekkel megkülönböztetett tárgyakkal bizonyos folyamatokra (pl. gyártás, üres állítóhely
stb.) történik utalás. 3
Kezelőelem 3
Ha a bal egérbillentyűvel rákattint egy kezelőelemre, azzal műveletet indít be, opciót választ ki,
vagy beállítást hajt végre.
Amikor inverzen látszik egy kezelőelem (világos szürke tónusban), olyankor hiányoznak a
megfelelő művelet végrehajtásának feltételei. 3
Állapotmező 3
Az állapotmezőben a gépnek azon aktuális állapota látható, amely a legutóbbi hibát és az
operátor által végrehajtandó műveletet mutatja. 3
Szimbólumsáv 3
Ez a sáv olyan szimbólumokat tartalmaz, melyek segítségével a kezelőfelületet egy másik
nézetbe átkapcsolható, úgy hogy a mindenkor szükséges munkák elvégezhetőek legyenek.
Rákattintás egy szimbólumra a kezelőfelület a szimbólumnak megfelelő nézetbe váltja át. Ekkor
az éppen aktivált nézetnek megfelelő szimbólum látszik tétlennek. 3
Infósor 3
Itt mindig menüpontokhoz tartozó rövid információk olvashatók, vagy azok az ikonok jelennek
meg, amelyekre az egér mutatója éppen irányul. Emellett saját mezőben az aktuális üzemmód is
látható. 3
Ha a "GEM illesztő egység" opció konfigurálva van, még a mező jobboldalán kijelzés tájékoztat a
Host számítógéppel való kapcsolat állapotáról. 3
SIPLACE SR.504.xx szoftver útmutató 3 Grafikus kezelőfelület
Kiadás 01/2003 3.2 A kezelőfelület összetevői
17
3.2.1 Szimbólumok a munka- ill. kijelzőterületen
Az alapnézetben bizonyos üzemi állapotok (gyártás,hiba, stb.) különböző szimbólumokkal, vagy
a megfelelő grafika színjelölésével vannak a kijelzőterületen belül megkülönböztetve. 3

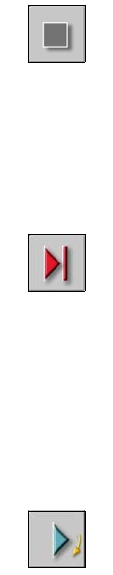

A szimbólumok egyes üzemi állapotokra utaló jelentései 3
3
A gép- és a referenciafutás elindítása 3
E szimbólum azt jelzi, hogy a gép legtöbb funkciója nem kezelhető.
A szoftver betöltése folyamatban van. Ezután az állapotmezőben megjelenik a "Várjon a
referenciafutás végéig" és az "Működtesse a Start billentyűt" kijelzés. 3
Æ Működtesse a Start billentyűt. A referenciamenet erre lefut.
A referenciafutás után a gép kész a beültetésre és előtűnik a következő szimbólum.
Gyártás állj 3
A gép jár, ill. üzemkész. 3
A gomb megnyomása: a gép megáll.
A szimbólum átvált a következő ábrázolt szimbólumra. Ez addig látható, ameddig be nem
fejeződik az aktuális NYÁK lapok beültetése és amíg azok továbbítva nem lesznek a közbenső-
ill. kiadószalagba, vagyis le nem ürülnek a gyártószalagok. 3
3
"Gyártás állj" után, a gyártószalagok leürülési menete alatt 3
A gép ugyan még beültet, de már aktiválva van a megállítás. 3
Az 1-es és 2-es gyártó szalagon ill. a középső szalagon lévő NYÁK lapokat a rendszer teljesen
beülteti és a közbenső ill. kimenő szalagra viszi. Ezután a gép leáll. 3
A gomb megnyomása: a gép megszakítás nélkül tovább jár. 3
(A szimbólumban levő háromszöget folyamatosan egy kis sárga színű nyíl kerekíti.)
A feldolgozó tartományok üresre járása után megjelenik a következő szimbólum. 3
3 Grafikus kezelőfelület SIPLACE SR.504.xx szoftver útmutató
3.2 A kezelőfelület összetevői Kiadás 01/2003
18
3
Gyártás folytatása 3
A gép megállt. 3
A gomb megnyomása: a gép továbbra is beültet. 3
A szimbólum a "Gyártás állj" vagy egy gépleállás után tűnik elő.
(A szimbólumban levő háromszögek folyamatosan balról jobbra mozognak.)
A félbeszakadt gyártás a hiba mgszüntetése után folytatható. 3
3
Æ Kattintson rá a szimbólumra.
Folytatódik a gyártási folyamat.
3
NYÁK lap feldolgozás alatt 3
A NYÁK lapot a rendszer felveszi és feldolgozza. A NYÁK lap szimbólum kijelzése zöldessárga
színű lesz. 3
3
Feldolgozásjelző 3
Valamely gyártási területen beültetett NYÁK-oknál leolvasható az alapnézeten, hogy hol tart a
beültetési folyamat. Ez csak a mindenkori gyártási területre vonatkozik, de nem érvényes a NYÁK
komplett beültetésére. 3
3
A NYÁK lapok feldolgozásának leállítása 3
Ha a "Gyártás állj" paranccsal, vagy egy hiba utáni gépleállás, vagy az Állj-gomb
működtetése következtében megszakad a gyártás, akkor az NYÁK-szimbólum kékeszöld
színben kapcsolószimbólummá válik.
3
A gyártás rákattintással a szimbólumra folytatódik. 3
TÁJÉKOZTATÁS
A következők leírják a gyártás megszakítási menetének módját. 3
