SIPLACE SR.504.xx szoftver útmutató 5 Hibainformáció
Kiadás 01/2003 5.1 Általános tudnivaló
53
5 Hibainformáció
5.1 Általános tudnivaló
Ha munka közben hiba következik be a beültető állomáson, olyankor felhívhatja a hibainformációt
a lehetséges hibák- és megszüntetési lehetőségeik megjelenítésére. 5
Ehhez kattintson rá a
kapcsoló szimbólumra és elindul a Súgórendszer az adott
állomáshoz. 5
– A hibainformációk ekkor mindig arra az éppen kijelzett hibára vonatkoznak, amelyikről a súgót
elindította.
– Egy másik hibára vonatkozó hibatájékoztatást is kaphat a súgórendszer indexén keresztül a
hibaszám megadásával keresve, majd megjelenítve.
5
5.2 Hibainformációk lehívása
Ha munka közben hiba támad, akkor a megfelelő hibaüzenet megjelenik a kezelőfelület
állapotmezőjében. A Hibák nézeten bekapcsolták a Hiba info ikont (lásd az
5.2 - 1
-es ábrát). 5
A
kapcsoló szimbólumról a hiba annak megszüntetése után nyugtázható. 5
5 Hibainformáció SIPLACE SR.504.xx szoftver útmutató
5.2 Hibainformációk lehívása Kiadás 01/2003
54
5

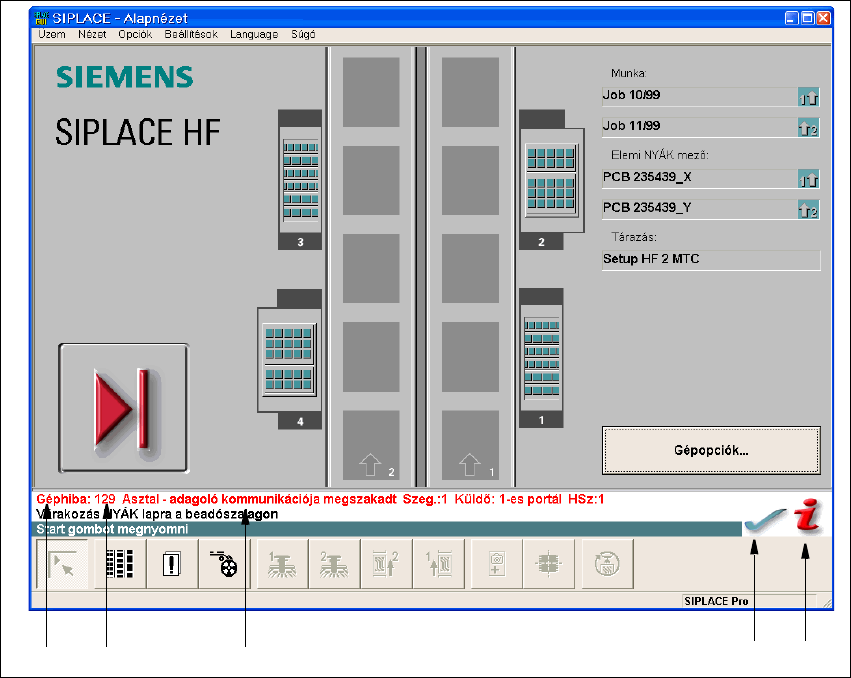

Ábr. 5.2 - 1 Alapnézet hibaüzenettel
Szövegmagyarázat az
5.2 - 1
ábrához
(1) Hibafajta (Sáv-, Gépek-, Továbbítási hiba vagy Ált. hiba)
(2) Hibaszám (a hibához hozzárendelt hibaszám)
(3) Hibaüzenet (a hibához fűzött rövid információ)
(4) "Hiba nyugtázása" kapcsoló
szimbólum (a hiba megszüntetése után a hiba nyugtázására)
(5) "Hibainfó" kapcsoló szimbólum (súgó felhívása az aktuális hibához)
12 3 4 5
SIPLACE SR.504.xx szoftver útmutató 5 Hibainformáció
Kiadás 01/2003 5.2 Hibainformációk lehívása
55
5.2.1 Információk kijelzése az aktuális hibához
Æ Kattintson rá az alapnézetben a kapcsoló szimbólumra.
Megnyílik a Súgórendszer főablaka az aktuális hibához tartozó hibainformációkkal (lásd a
példát az
5.2 - 3
-es fejezetben).
5.2.2 Információk kijelzése egy kiválasztott hibához
Æ Kattintson rá az alapnézet szimbólumsávjában az ikonra.
A kezelőfelület átkapcsolódik az utoljára beállított hibafajta hibakijelzésére. A kijelzésben
felsorolás olvasható az aktuális hibafajta minden előfordult hibájáról.
Æ Kapcsoljon át szükség esetén a megfelelő szimbólummal a szimbólumsávban a keresett
hibafajta nézetére.
A kijelző terület átkapcsolódik a kiválasztott hibafajtára (példát lásd az
5.2 - 2
-es fejezetben).
5

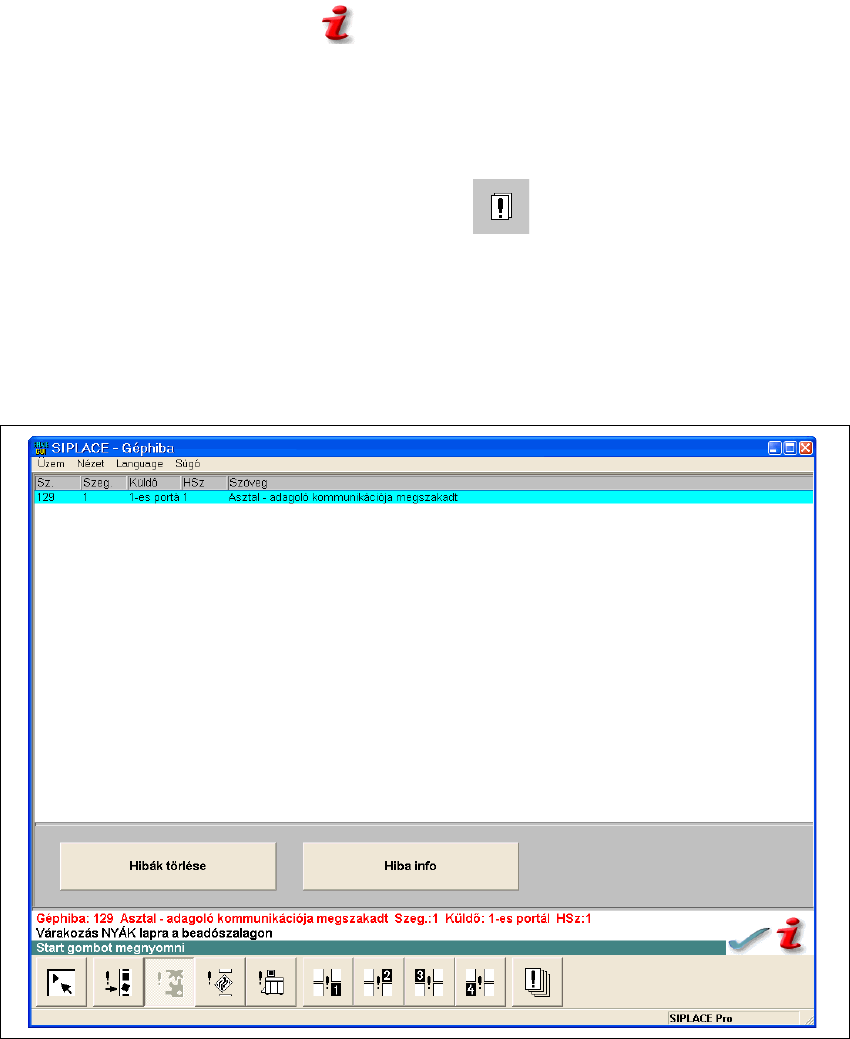

Ábr. 5.2 - 2 Példa: "Továbbítási hiba" hibafajta
Æ Válassza ki a hibatáblázatban azt a hibához tartozó bejegyzést, amelyről információt kíván
kapni. A táblázatban a kiválasztott sort világoskék szín különbözteti meg. Ekkor aktív a "Hiba
info" gomb.
