SIPLACE SR.504.xx szoftver útmutató 3 Grafikus kezelőfelület
Kiadás 01/2003 3.3 Kezelőfelület – nézetek és menük
37
Új elemi NYÁK ... 3
Az "Önálló üzem" üzemmódban lehet egy kiválaszott elemi NYÁK mező adatait az állomásvezérlő
számítógép merevlemezéről letölteni. 3
Æ Kattintson rá az Új elemi NYÁK ... menüopcióra. Az Továbbítás egy soron-nál a következő
párbeszéd jelenik meg.
3

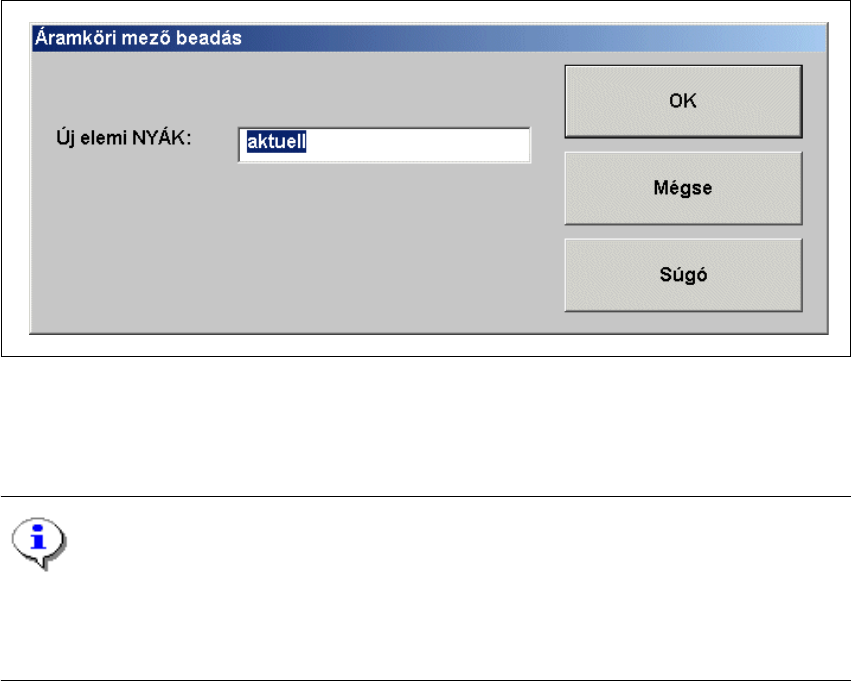

Ábr. 3.3 - 10 "Áramköri mez
ő
beadás" párbeszéd az egy soron továbbításnál
Æ Adja be az ekkor kijelzett beadókeretbe a kívánt elemi NYÁK nevét és erősítse meg egy OK-
val. Ekkor a mezőadatok betöltődnek.
TÁJÉKOZTATÁS
A SIPLACE Pro számítógépről utoljára sikeresen előírt elemi NYÁK mező adatai, a jelekkel és
tokforma adatokkal együtt az "AKTUÁLIS" áramköri mezőnévvel lesznek az állomásvezérlő
számítógép merevlemezén tárolva, és e név beírásával lehet azokat betölteni. 3
3 Grafikus kezelőfelület SIPLACE SR.504.xx szoftver útmutató
3.3 Kezelőfelület – nézetek és menük Kiadás 01/2003
38
Æ Párhuzamos továbbítás-nál a következő párbeszéd jelenik meg:
3
Ábr. 3.3 - 11 "Áramköri mez
ő
beadás" párbeszéd a párhuzamos továbbításnál
Æ Adja be az ekkor kijelzett beadókeretbe a kívánt elemi NYÁK nevét és erősítse meg egy OK-
val. Ekkor a mezőadatok betöltődnek.
TÁJÉKOZTATÁS
A SIPLACE Pro számítógépről utoljára sikeresen előírt elemi NYÁK mező adatai, a jelekkel és
tokforma adatokkal együtt az "AKTUÁLIS" áramköri mezőnévvel lesznek az állomásvezérlő
számítógép merevlemezén tárolva, és e név beírásával lehet azokat betölteni. 3
3
Szoftver opciók 3
E menüopció segítségével aktiválhatja a különböző gép-összetevők ellenőrzését szolgáló
tesztutasításokat (ellenőrző funkciók). 3
TÁJÉKOZTATÁS
Ezt a menüopciót csak "Szerviz szakember" hívhatja fel. 3
FIGYELMEZTETÉS
Az ellenőrző parancsokat csak szerviz szakember állíthatja be és hajthatja végre. 3
SIPLACE SR.504.xx szoftver útmutató 3 Grafikus kezelőfelület
Kiadás 01/2003 3.3 Kezelőfelület – nézetek és menük
39
Æ Kattintson rá a Szoftver opciók menüopcióra.
A következő ablak nyílik meg:
3
Ábr. 3.3 - 12 "Szoftver opciók" párbeszéd (példa: HF)
Æ Válassza ki a kívánt gép-összetevőhöz a mindenkori füleskártyát, és rákattintással a megfelelő
vezérlőnégyzetre aktiválja/deaktiválja az ellenőrző parancsokat.
Æ Kattintson rá az Átvétel-re, a szoftver opciót megadásához. A módosítások a következő
NYÁK-kal lépnek hatályba.
TÁJÉKOZTATÁS
Ha újraindul az állomás, akkor a szoftver opciók visszaállnak az eredeti beállításaikra. 3
